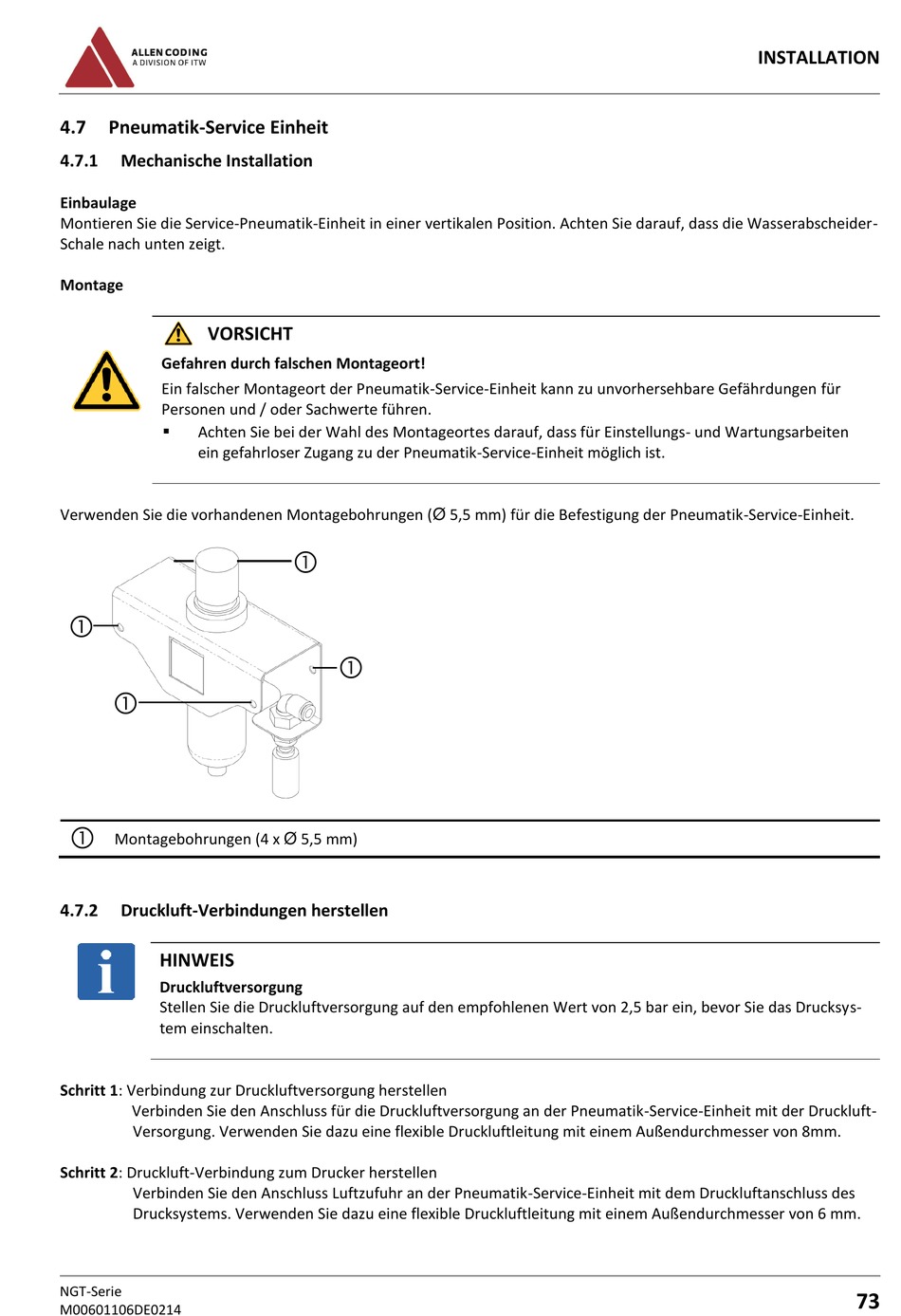

4.7
Pneumatik-Service Einheit
4.7.1
Mechanische Installation
Einbaulage
Montieren Sie die Service-Pneumatik-Einheit in einer vertikalen Position. Achten Sie darauf, dass die Wasserabscheider-
Schale nach unten zeigt.
Montage
VORSICHT
Gefahren durch falschen Montageort!
Ein falscher Montageort der Pneumatik-Service-Einheit kann zu unvorhersehbare Gefährdungen für
Personen und / oder Sachwerte führen.
Achten Sie bei der Wahl des Montageortes darauf, dass für Einstellungs- und Wartungsarbeiten
ein gefahrloser Zugang zu der Pneumatik-Service-Einheit möglich ist.
Verwenden Sie die vorhandenen Montagebohrungen (Ø 5,5 mm) für die Befestigung der Pneumatik-Service-Einheit.
Montagebohrungen (4 x Ø 5,5 mm)
4.7.2
Druckluft-Verbindungen herstellen
HINWEIS
Druckluftversorgung
Stellen Sie die Druckluftversorgung auf den empfohlenen Wert von 2,5 bar ein, bevor Sie das Drucksys-
tem einschalten.
Schritt 1: Verbindung zur Druckluftversorgung herstellen
Verbinden Sie den Anschluss für die Druckluftversorgung an der Pneumatik-Service-Einheit mit der Druckluft-
Versorgung. Verwenden Sie dazu eine flexible Druckluftleitung mit einem Außendurchmesser von 8mm.
Schritt 2: Druckluft-Verbindung zum Drucker herstellen
Verbinden Sie den Anschluss Luftzufuhr an der Pneumatik-Service-Einheit mit dem Druckluftanschluss des
Drucksystems. Verwenden Sie dazu eine flexible Druckluftleitung mit einem Außendurchmesser von 6 mm.
NGT-Serie
M00601106DE0214
INSTALLATION
73
