INSTALLATION
4.5.2
Elektrische Installation

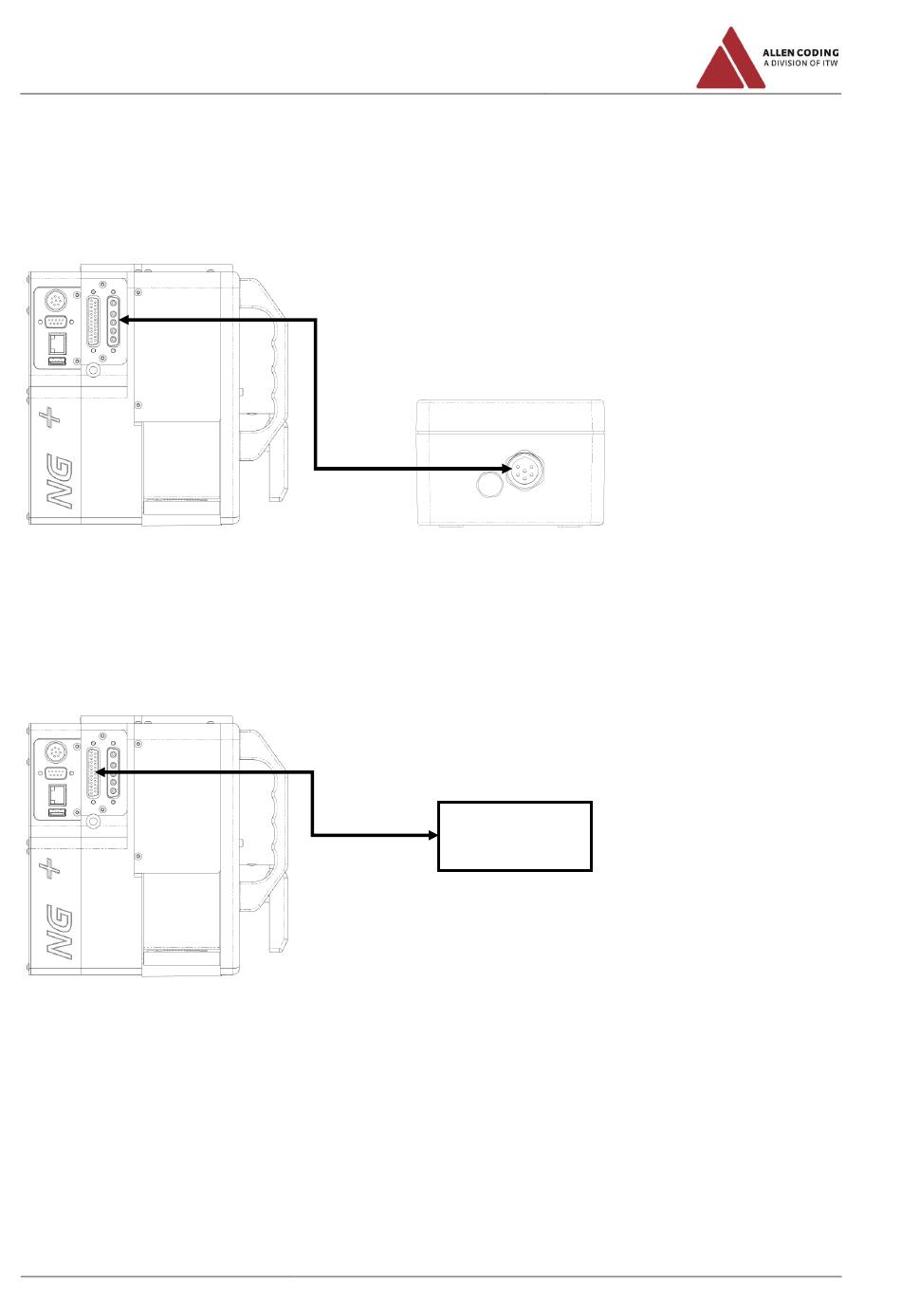

Verbindung zwischen Netzteil und Drucker (NGT+) herstellen
Stellen Sie die Verbindung zwischen Netzteil und Drucker her, indem Sie diese unter Verwendung des 6 poligen An-
schlusskabels miteinander verbinden.
I/O-Schnittstellen des Drucksystems mit Maschine verbinden
Legen Sie das Verbindungskabel, entsprechend Ihren Anforderungen, auf den 25-poligen D-Sub Stecker auf. Dieser
befindet sich im beiliegenden Anschluss-Set. Die Signalbelegung für die I/O-Schnittstelle des Drucksystems (D-Sub
Buchse 25-polig) finden Sie unter „2.3.7 Schnittstellen des NGT+". Stellen Sie unter Verwendung des zuvor konfigurier-
ten Anschlusskabels die Verbindung zwischen Maschine und I/O-Schnittstelle des Drucksystems her.
Maschine
Verbindung mit der Stromversorgung herstellen
Stecken Sie den Netzstecker der Steuerung in eine entsprechende abgesicherte Netzsteckdose.
NGT-Serie
