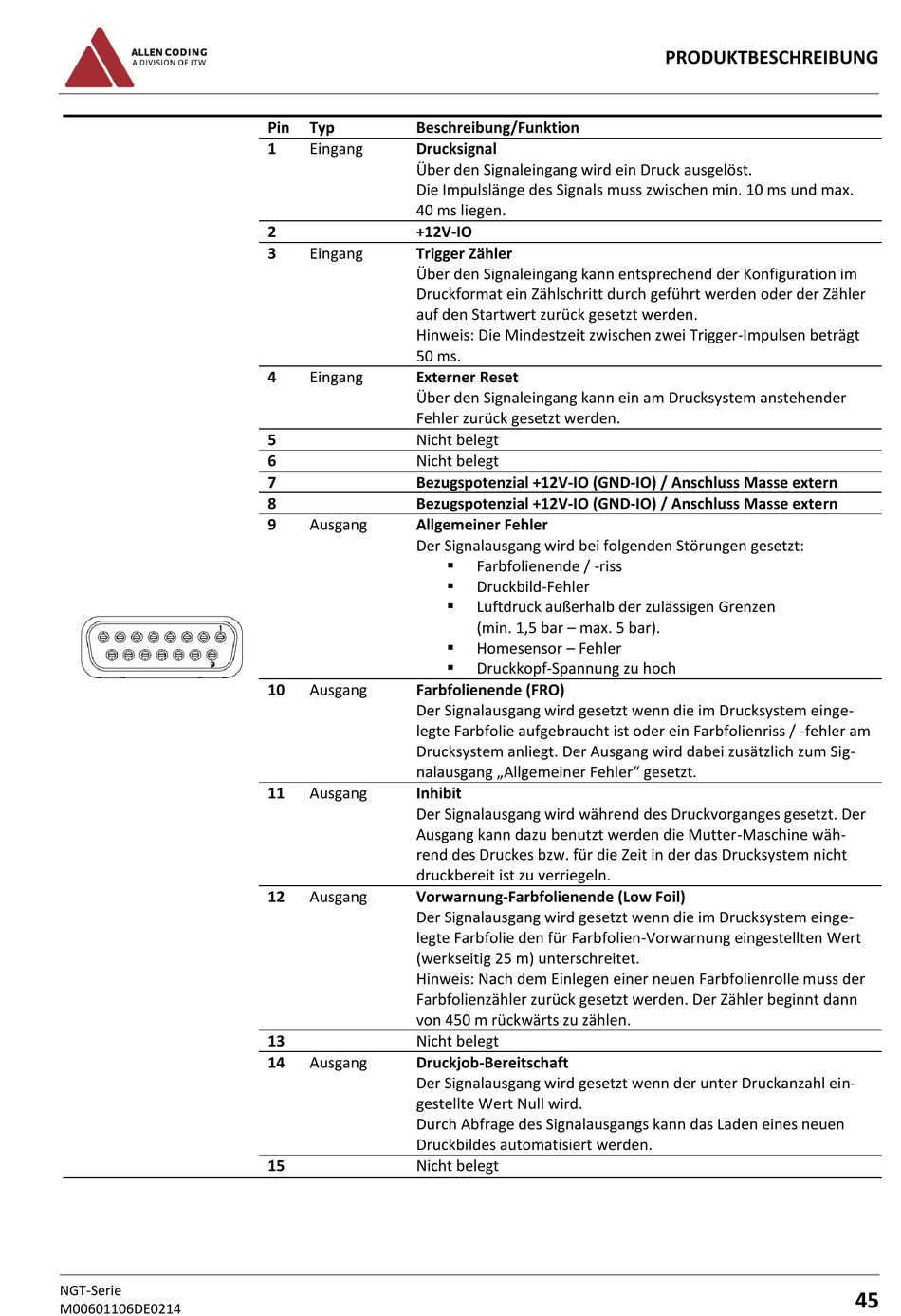

Pin
Typ
Beschreibung/Funktion
1
Eingang
Drucksignal
Über den Signaleingang wird ein Druck ausgelöst.
Die Impulslänge des Signals muss zwischen min. 10 ms und max.
40 ms liegen.
2
+12V-IO
3
Eingang
Trigger Zähler
Über den Signaleingang kann entsprechend der Konfiguration im
Druckformat ein Zählschritt durch geführt werden oder der Zähler
auf den Startwert zurück gesetzt werden.
Hinweis: Die Mindestzeit zwischen zwei Trigger-Impulsen beträgt
50 ms.
4
Eingang
Externer Reset
Über den Signaleingang kann ein am Drucksystem anstehender
Fehler zurück gesetzt werden.
5
Nicht belegt
6
Nicht belegt
7
Bezugspotenzial +12V-IO (GND-IO) / Anschluss Masse extern
8
Bezugspotenzial +12V-IO (GND-IO) / Anschluss Masse extern
9
Ausgang
Allgemeiner Fehler
Der Signalausgang wird bei folgenden Störungen gesetzt:
10
Ausgang
Farbfolienende (FRO)
Der Signalausgang wird gesetzt wenn die im Drucksystem einge-
legte Farbfolie aufgebraucht ist oder ein Farbfolienriss / -fehler am
Drucksystem anliegt. Der Ausgang wird dabei zusätzlich zum Sig-
nalausgang „Allgemeiner Fehler" gesetzt.
11
Ausgang
Inhibit
Der Signalausgang wird während des Druckvorganges gesetzt. Der
Ausgang kann dazu benutzt werden die Mutter-Maschine wäh-
rend des Druckes bzw. für die Zeit in der das Drucksystem nicht
druckbereit ist zu verriegeln.
12
Ausgang
Vorwarnung-Farbfolienende (Low Foil)
Der Signalausgang wird gesetzt wenn die im Drucksystem einge-
legte Farbfolie den für Farbfolien-Vorwarnung eingestellten Wert
(werkseitig 25 m) unterschreitet.
Hinweis: Nach dem Einlegen einer neuen Farbfolienrolle muss der
Farbfolienzähler zurück gesetzt werden. Der Zähler beginnt dann
von 450 m rückwärts zu zählen.
13
Nicht belegt
14
Ausgang
Druckjob-Bereitschaft
Der Signalausgang wird gesetzt wenn der unter Druckanzahl ein-
gestellte Wert Null wird.
Durch Abfrage des Signalausgangs kann das Laden eines neuen
Druckbildes automatisiert werden.
15
Nicht belegt
Farbfolienende / -riss
Druckbild-Fehler
Luftdruck außerhalb der zulässigen Grenzen
(min. 1,5 bar – max. 5 bar).
Homesensor – Fehler
Druckkopf-Spannung zu hoch
