PRODUKTBESCHREIBUNG

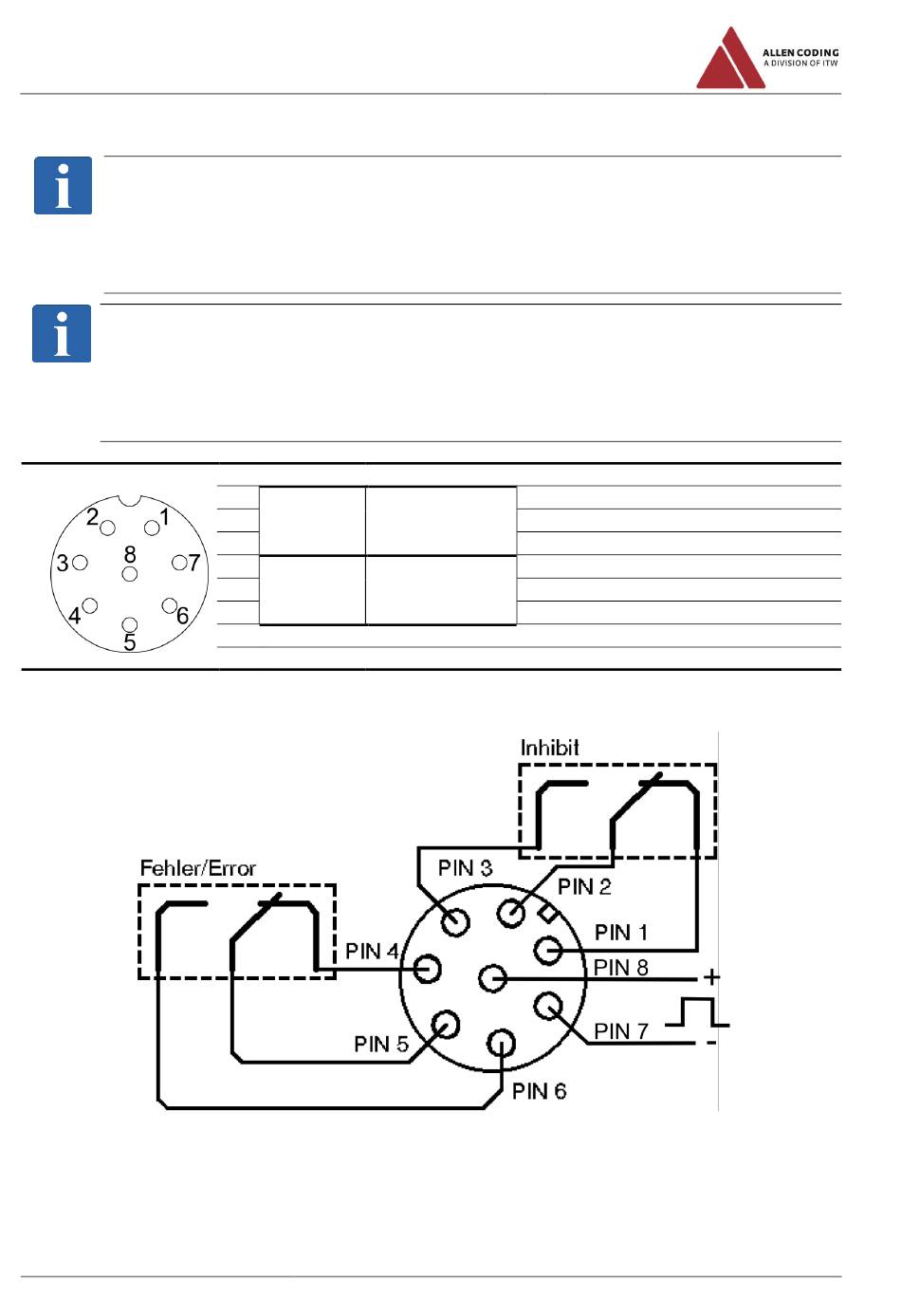

5. Einbaustecker (Stecker rund 8-polig)
HINWEIS
Belastbarkeit der Relais-Signalausgänge „Allgemeiner Fehler" und „Inhibit"
Folgende Grenzen für die Belastbarkeit der Relais-Signalausgänge dürfen nicht überschritten werden:
HINWEIS
Belastbarkeit des Signaleingang „Drucksignal"
Folgende Grenzen für die Belastbarkeit des Signaleingangs dürfen nicht überschritten werden:
48
U = 24 V
max.
I = 1 A
max.
U = 24 V
max.
I = 50 mA (empfohlen 30 mA)
max.
Pin Typ Beschreibung/Funktion
1
2 Ausgang Inhibit
3
4
Allgemeiner
5 Ausgang
Fehler
6
7 Bezugspotenzial für Drucksignal (-)
8 Eingang Drucksignal (+)
N/C
Mittelanzapfung (Wechsler-Kontakt)
N/O
N/C
Mittelanzapfung (Wechsler-Kontakt)
N/O
