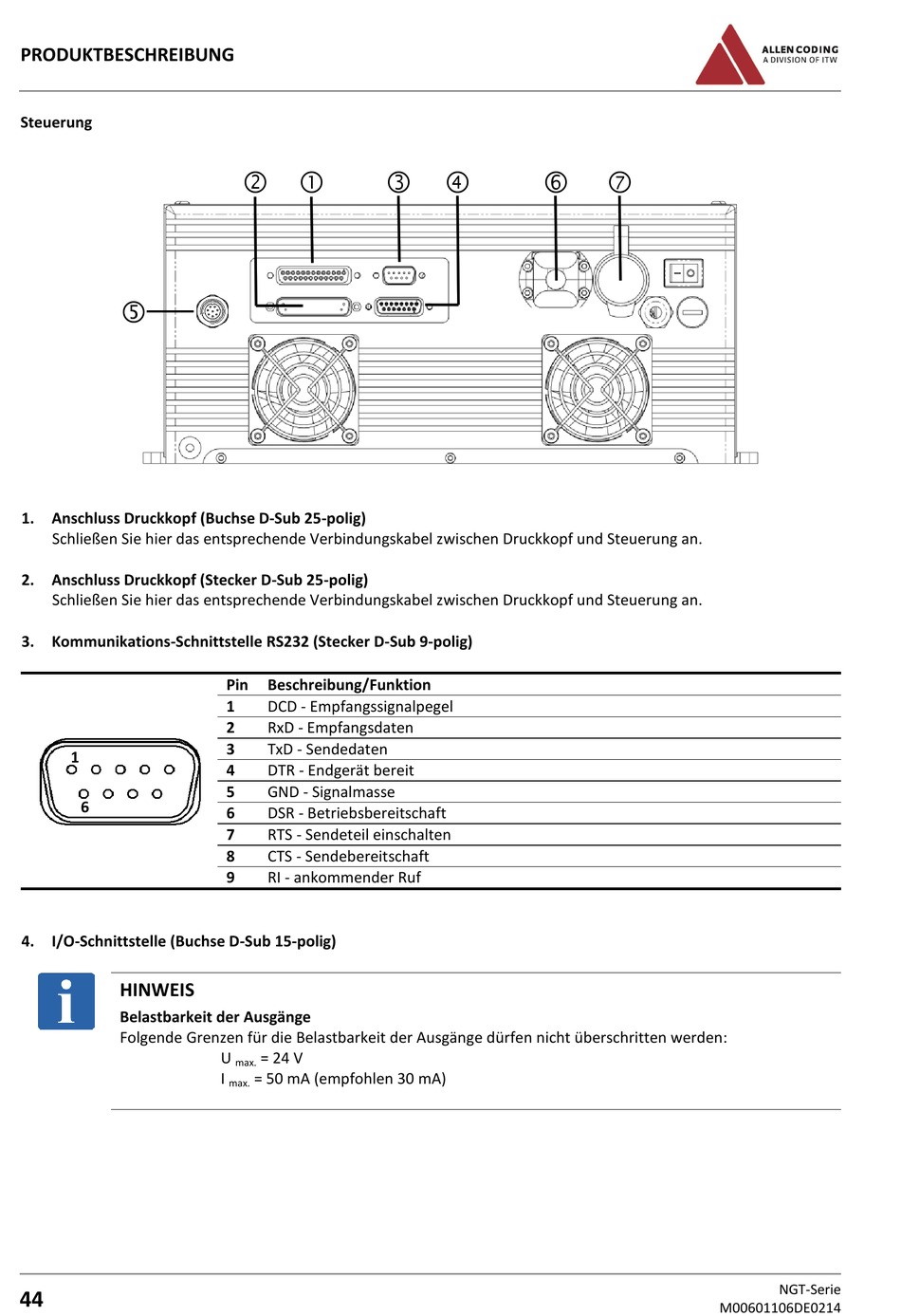

PRODUKTBESCHREIBUNG
Steuerung
1. Anschluss Druckkopf (Buchse D-Sub 25-polig)
Schließen Sie hier das entsprechende Verbindungskabel zwischen Druckkopf und Steuerung an.
2. Anschluss Druckkopf (Stecker D-Sub 25-polig)
Schließen Sie hier das entsprechende Verbindungskabel zwischen Druckkopf und Steuerung an.
3. Kommunikations-Schnittstelle RS232 (Stecker D-Sub 9-polig)
1
6
4. I/O-Schnittstelle (Buchse D-Sub 15-polig)
HINWEIS
Belastbarkeit der Ausgänge
Folgende Grenzen für die Belastbarkeit der Ausgänge dürfen nicht überschritten werden:
44
Pin
Beschreibung/Funktion
1
DCD - Empfangssignalpegel
2
RxD - Empfangsdaten
3
TxD - Sendedaten
4
DTR - Endgerät bereit
5
GND - Signalmasse
6
DSR - Betriebsbereitschaft
7
RTS - Sendeteil einschalten
8
CTS - Sendebereitschaft
9
RI - ankommender Ruf
U
= 24 V
max.
I
= 50 mA (empfohlen 30 mA)
max.
NGT-Serie
M00601106DE0214
