Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 292
1

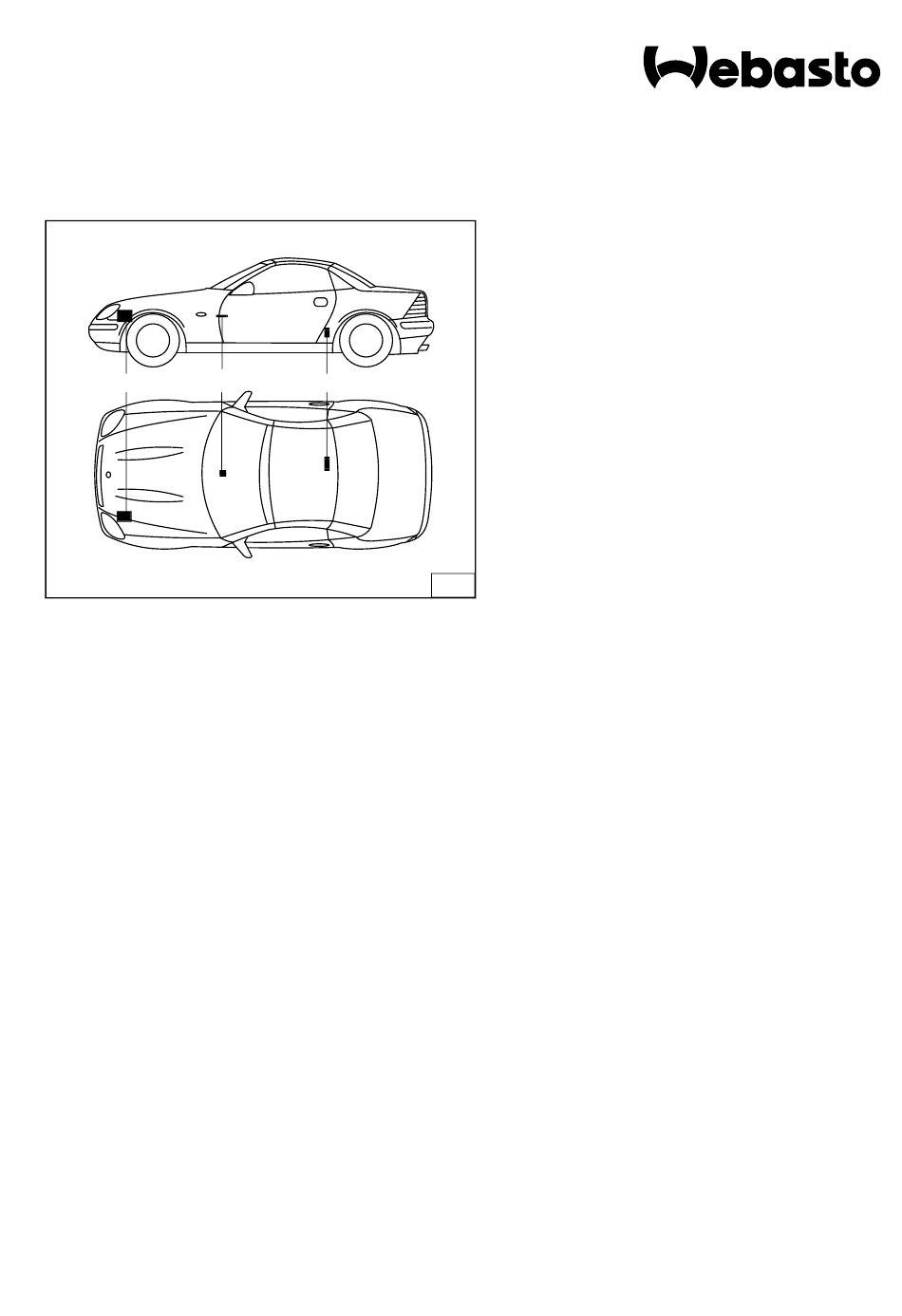

Legende zu Bild 1
1
Heizgerät Thermo Top Z/C-B
2
Vorwahluhr
3
Dosierpumpe
Spezialwerkzeug
Matraklemmen
Drehmomentschlüssel für 2,0 - 10 Nm
Inhaltsverzeichnis
Spezialwerkzeug
Mercedes Benz
Heizgeräte
Gültigkeit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Einbauort Heizgerät
Heizgerät vormontieren
Heizgerät einbauen
Steuergerät für Kühlerlüfter montieren
Brennluftansaugleitung
Einbau Leitungssatz
Vorwahluhr und Sommer-/Winterschalter
Brennstoffeinbindung
Abgasanlage
Ident.-Nr. 776 269
Printed in Germany
2
3
2/1097
Druck: Steffen
Einbauanleitung
(Verbindliche Einbauvorschrift)
TT9703/27
Mercedes Benz
Typ 170
alle Ausstattungsvarianten
Gültigkeit siehe Seite 2
1
1
Einbindung in den Wasserkreislauf
1
Radhausverkleidung umbauen
2
Abschließende Arbeiten und Erstinbetriebnahme 18
2
2
3
3
3
4
4
5
5
6
7
9
12
© Webasto Thermosysteme GmbH Germany
14
17
Werbung
Verwandte Anleitungen für Webasto Thermo Top Z/C
Inhaltszusammenfassung für Webasto Thermo Top Z/C
- Seite 1 Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 292 Einbauanleitung (Verbindliche Einbauvorschrift) TT9703/27 Mercedes Benz Typ 170 alle Ausstattungsvarianten Gültigkeit siehe Seite 2 Legende zu Bild 1 Heizgerät Thermo Top Z/C-B Vorwahluhr Dosierpumpe Spezialwerkzeug Matraklemmen Drehmomentschlüssel für 2,0 - 10 Nm...
- Seite 2 ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- ser Einbauanleitung nicht abnahmepflichtig, da hierzu ein spezieller Nachtrag der ABG besteht. Die Entbin- dung von der Pflicht, der Einbauabnahme nach §19 StVZO, gilt nur, wenn dieser Einbau in allen Anforderungen der nachstehenden, verbindlichen Einbauanleitung entspricht.
- Seite 3 Mercedes Benz Thermo Top Z / C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch (Schrumpfschlauch) versehen - Scharfe Kanten mit Kantenschutz versehen Vorarbeiten ACHTUNG: Masseleitung an Batterie abklemmen!
- Seite 4 Thermo Top Z / C Mercedes Benz Heizgerät vormontieren - Schellen (4/2) und (4/4) lösen und Umwälzpumpe (4/1) abbauen - Umwälzpumpendeckel (4/3) abbauen (Werkzeug: TORX T9) - Den im Kit enthaltenen Pumpendeckel (5/1) montie- - Umwälzpumpe wieder montieren HINWEIS: Zur Befestigung des Heizgerätehalters nur die im Lie- ferumfang beiliegenden Spezialschrauben Typ EJOT PT verwenden! - Heizgerätehalter wie in Bild 6 dargestellt mit 3 im...
- Seite 5 Mercedes Benz Thermo Top Z / C Steuergerät für Kühlerlüfter montieren - Lochbild des Steuergerätes (9/1) an der in Bild 8 und Bild 9 dargestellten Position auf das Radhaus übertragen - 2 Bohrungen Ø 7 mm in das Radhaus bohren - Schwingmetallpuffer (8/1, 8/2) mit Bundmuttern am Radhaus montieren - Steuergerät (9/1) an den Schwingmetallpuffern (8/1,...
- Seite 6 Thermo Top Z / C Mercedes Benz Einbau Leitungssatz HINWEIS: Bei allen Leitungsdurchführungen auf Scheuerschutz achten! - Leitungssatz zum Heizgerät durch Leitungskanal am Wasserkasten führen - Leitungssatz mit Kupplungen (11/1) am Heizgerät anstecken - Leitungssatz mit Kabelbinder am Halter für Gasre- gulierung fixieren - Leitungssatz mit Sicherungshalter (12/2) und Plus- leitung um den Aggregateraum führen...
- Seite 7 Mercedes Benz Thermo Top Z / C Gebläseansteuerung - Mittelkonsole, Schalthebelkonsole und Aschenbe- cher-/Ablageeinheit nach Herstellerangaben aus- bauen - Je nach Ausstattungsvariante das Steuergerät für Heizungsautomatik, Temperaturautomatik oder Kli- maautomatik nach Herstellerangaben ausbauen - Leitung 1,0 mm grau/weiß (14/2) zur 29-poligen Kupplung (14/1) des Steuergerätes der Heizungs- automatik, Temperaturautomatik oder Klimaauto- matik verlegen...
- Seite 8 Thermo Top Z / C Mercedes Benz - Leitungssatz für Vorwahluhr (4-polige Kupplung) zum Ablagefach in der Mittelkonsole verlegen ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken - Befestigungshülse mit Blechschraube am Uhren- halter montieren - Leitungssatz der Vorwahluhr durch die Bohrungen im Ablagefach und im Uhrenhalter führen und 4-po- lige Kupplung an der Vorwahluhr anstecken HINWEIS:...
- Seite 9 Mercedes Benz Thermo Top Z / C Brennstoffeinbindung HINWEIS: Kraftstoffverschlußdeckel öffnen, Kraftstoffbehälter belüften und Kraftstoffverschlußdeckel wieder schlie- ßen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung mit Scheuerschutz versehen! Brennstoffleitung verlegen - Brennstoffleitung mit Formschlauch (20/1) und Schlauchschellen am Heizgerät anschließen...
- Seite 10 Thermo Top Z / C Mercedes Benz - Brennstoffleitung gemäß Bild 23 verlegen und Gum- miring (23/1) anbringen - Brennstoffleitung wie in Bild 24 dargestellt zur rech- ten Fahrzeugseite verlegen - Brennstoffleitung unter Verwendung von Gummirin- gen, Schellen und Blechschrauben am Unterboden befestigen HINWEIS: Schellen gegebenenfalls nachbiegen!
- Seite 11 Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! - Fahrzeugeigene Kraftstoffvorlaufleitung mit Matra- klemmen abklemmen und wie in Bild 27 dargestellt trennen - Webasto-Brennstoffentnehmer 15x5x15 (27/2) an der Trennstelle einsetzen und mit Schlauchschellen befestigen - Brennstoffschlauch (27/1) zur Dosierpumpe mit dem Brennstoffentnehmer (27/2) verbinden und mit...
- Seite 12 Thermo Top Z / C Mercedes Benz Abgasanlage Abgasleitung SLK 230 Kompressor Bild 28 bis Bild 32 Endstück Abschnitt Heizgerät-Schalldämpfer - Abgasleitung und Abgasleitung-Endstück gemäß Skizze Bild 28 ablängen AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA AAAA...
- Seite 13 Mercedes Benz Thermo Top Z / C - 2 Abstandhalter rot (29/1, 29/2) (32/4, 32/5) auf der Abgasleitung vom Heizgerät anbringen - Abgasleitung vom Heizgerät mit Schlauchklemme am Schalldämpfer befestigen - Abstandhalter rot (32/2) auf Abgasleitung-Endstück anbringen - Abgasleitung-Endstück mit Schlauchklemme am Schalldämpfer befestigen und gemäß...
- Seite 14 Thermo Top Z / C Mercedes Benz - Abgasleitung (36/1) vom Heizgerät mit Schlauch- klemme am Schalldämpfer (36/2) befestigen - Abstandhalter rot (36/3) auf Abgasleitung-Endstück (36/4) anbringen - Abgasleitung-Endstück (36/4) mit Schlauchklemme am Schalldämpfer befestigen und gemäß Bild 36 ausrichten - Abstandhalter rot gemäß...
- Seite 15 Mercedes Benz Thermo Top Z / C - Wasserschlauch gemäß Bild 38 trennen: Heizgerät Wasseraustritt zum Fahrzeugwärme- tauscher (38/1) mit 180°-Bogen HINWEIS: 180°-Bogen um 20 mm kürzen Motor-Wasseraustritt zum Heizgerät-Wassereintritt (38/2) mit 90°-Bogen Abschnitt - Fahrzeugseitigen Wasserschlauch vom Motoraus- tritt zum Wärmetauscher vor dem 90° Bogen am Wärmetauscher (39/2) trennen - Schelle am Wärmetauscher lösen und 90°...
- Seite 16 Thermo Top Z / C Mercedes Benz - Wasserschlauch (38/1, 42/1) (Heizgerät-Wasser- austritt mit 180° Bogen mit 90°-Bogen (42/2) zum Wärmetauscher verbinden und mit Schlauchschelle befestigen HINWEIS: Auf Freigängigkeit der Gasregulierung achten! Schrumpfschlauch 200 mm lang im Bereich des Fahr- zeugabstandhalters (43/1) anbringen - Wasserschlauch wie in Bild 43 dargestellt zum Heiz- gerät verlegen und ablängen...
- Seite 17 Mercedes Benz Thermo Top Z / C Radhausverkleidung umbauen - Radhausverkleidung im Bereich der Abgasleitung ausschneiden (Bild 46) - Bohrung zur Durchführung des Abgasleitungs-End- stück in Abdeckung bohren - Nach der Montage der Abdeckung Abstandhalter gemäß Bild ausrichten...
- Seite 18 - Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl 100K, Bestell-Nr. 111329) einsprühen - Zündung einschalten, Fahrzeugheizung auf „warm“ stellen und Heizgebläse auf Stufe 1 einschalten - Motor starten, Wasserkreislauf entlüften, Kühlflüssigkeit nachfüllen - Gefrierschutz kontrollieren, ggf. richtigstellen - Wenn spürbar Warmluft austritt, Webasto-Heizung einschalten, siehe „Betriebsanweisung“...
- Seite 19 Mercedes Benz Thermo Top Z / C...
- Seite 20 Thermo Top Z / C Mercedes Benz Webasto Thermosysteme GmbH 82131Stockdorf - Kraillinger Str. 5 - Telefon (089) 85794-0 Telefax (089)85794-448 - Telex 523647 webas d...
