Abgasanlage - Webasto Thermo Top Z/C Einbauvorschlag

Thermo Top Z/C

Abgasanlage

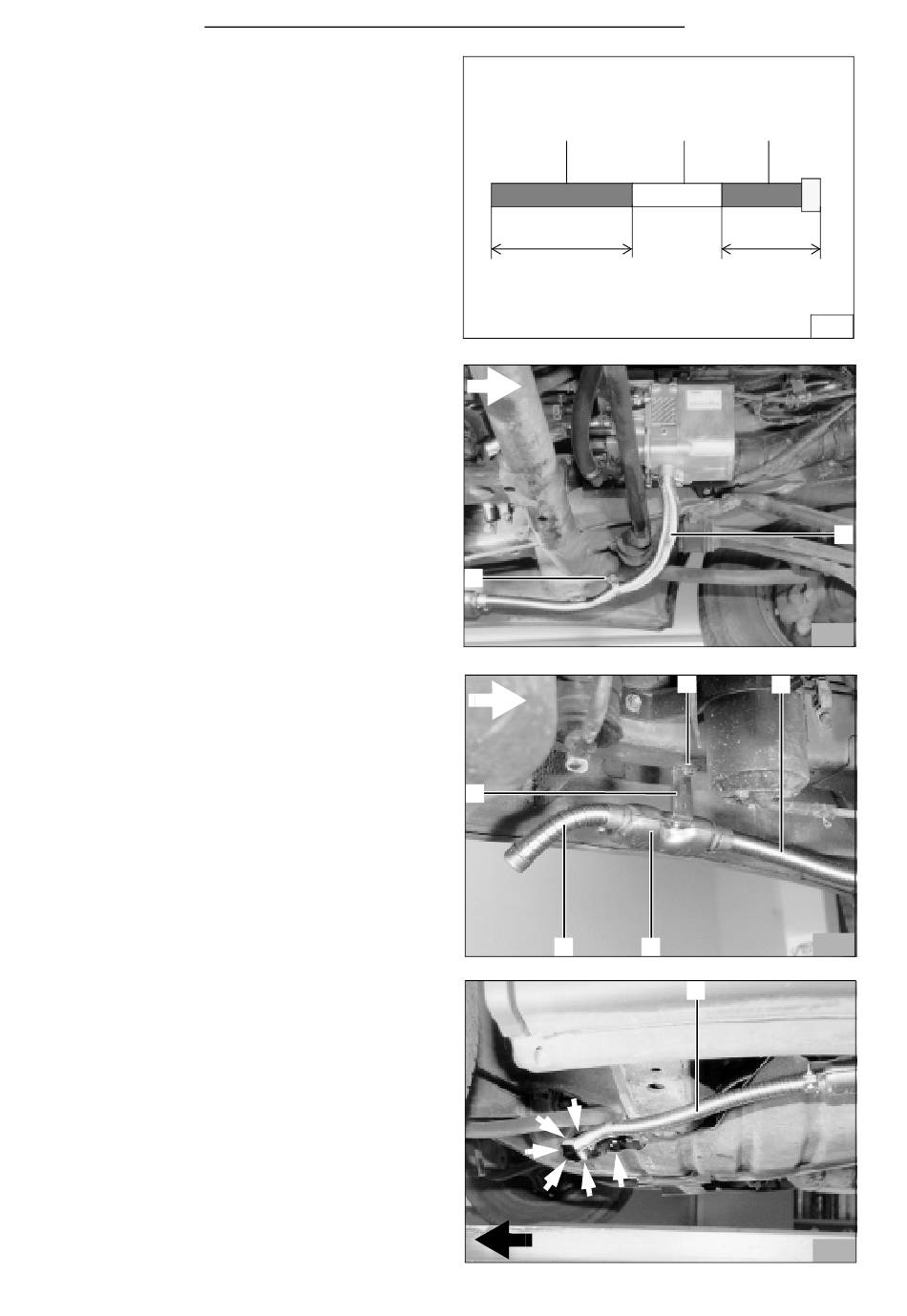

- Abgasleitung und Abgasleitung-Endstück gemäß
Skizze Bild 8 ablängen
ACHTUNG:
Bei der Verlegung der Abgasanlage auf genügend Ab-
stand zu Schläuchen, Leitungen und zum Querlenker
achten!
- Abgasleitung (12/1) mit Schlauchklemme am Heiz-
gerät befestigen
- Abgasleitung (12/1) mit Rohrschelle, Schraube
M6x20 und Bundmutter an vorhandenem Winkel
(12/2) befestigen
- Lochband (13/5) gemäß Bild 13 abwinkeln
- Abgewinkeltes Lochband (13/5) mit Schraube
M6x20 und Bundmutter an vorhandener Ein-
schweißmutter (13/1) befestigen
- Schalldämpfer (13/3) mit Schraube M6x20 und
Bundmutter am abgewinkelten Lochband (13/5) be-
festigen
- Abgasleitung (13/2) und Abgasleitung-Endstück
(13/4) mit Schlauchklemmen am Schalldämpfer
(13/3) befestigen.
- Endstück so formen, daß der Auslaß nach unten
weist
- Unterfahrschutz im Bereich der Abgasleitung (14/1)
wie in Bild 14 dargestellt (Pfeile) ausschneiden
8
Abgasleitung
Heizgerät-Schalldämpfer
770
2
5
4
TOYOTA Previa
Endstück
Abschnitt
130
1 2
3
1
11
1
12
13
14
