Webasto Thermo Top Z/C Einbauvorschlag
Wasser-heizgerät hyundai starex 2,4l benzin 2,5l diesel typ h-1
Vorschau ausblenden
Andere Handbücher für Thermo Top Z/C:
- Einbauanleitung (45 Seiten) ,
- Bedienungshinweise (29 Seiten) ,
- Einbauvorschlag (27 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 292 / ~~~ S 289
2
3
4
1

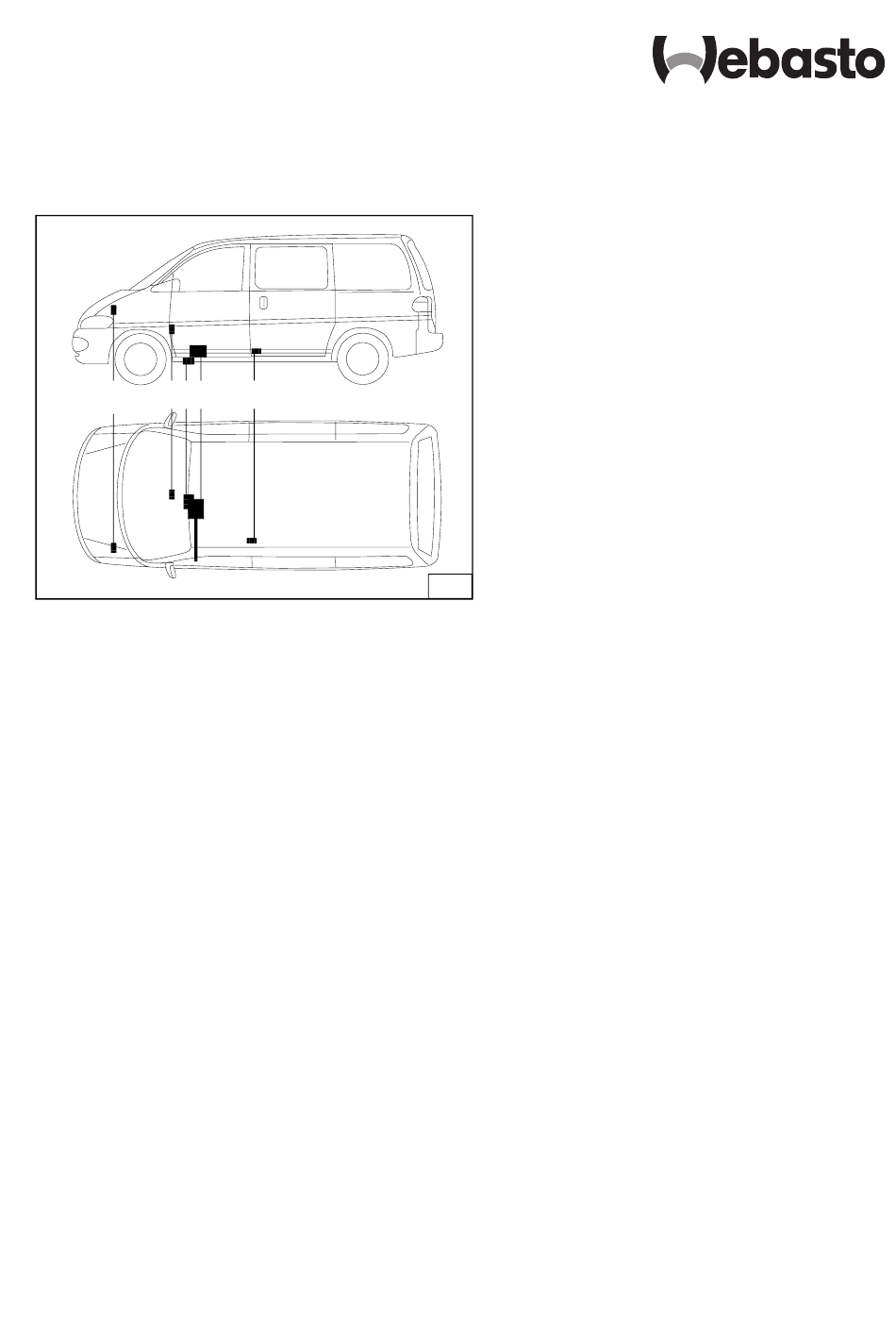

Legende zu Bild 1
1
Heizgerät Thermo Top Z/C-B/-D
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
TORX E5 3/8'' Nuß
Inhaltsverzeichnis
Ident.-Nr. 661 31A
Printed in Germany
5
2.0/1198
Druck: Steffen
Einbauvorschlag
HYUNDAI Starex
2,4l Benzin
2,5l Diesel
Typ H-1
1
1
2
2
3
3
3
4
4
5
5
6
8
9
10
© Webasto Thermosysteme GmbH Germany
10
11
12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Z/C
Inhaltszusammenfassung für Webasto Thermo Top Z/C
-
Seite 1: Inhaltsverzeichnis
Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 292 / ~~~ S 289 Einbauvorschlag HYUNDAI Starex 2,4l Benzin 2,5l Diesel Typ H-1 Legende zu Bild 1 Heizgerät Thermo Top Z/C-B/-D Flachsicherungshalter und Gebläserelais Vorwahluhr Abgasschalldämpfer Dosierpumpe Spezialwerkzeug Abklemmzangen Drehmomentschlüssel für 2,0 - 10 Nm TORX E5 3/8’’... -
Seite 2: Heizgerät / Einbaukit
Thermo Top Z/C HYUNDAI Starex Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top Z/ C-B mit Lieferumfang 906 04A oder Wasserheizgerät Thermo Top Z/ C-D mit Lieferumfang 892 44A Zusätzlich erforderlich: Einbaukit Hyundai Starex Benzin und Diesel Thermo Top Z/ C-B/D... -
Seite 3: Allgemeine Hinweise
HYUNDAI Starex Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen... -
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C HYUNDAI Starex Flachsicherungshalter und Gebläserelais ACHTUNG: Bei allen Kabeldurchführungen auf Scheuerschutz achten! - Lochbild der Befestigungsplatte des Sicherungshal- ters (3/3), des Gebläserelais (3/2) und des Masse- stützpunkt (3/1) wie in Bild 3 dargestellt auf die Spritzwand übertragen - Bohrung für Sicherungshalter ø... -
Seite 5: Gebläseansteuerung
HYUNDAI Starex Thermo Top Z/C Gebläseansteuerung - Stecker am Gebläsemotor abziehen - Leitung blau (5/2), (5/3) ca. 50 mm vor dem Stecker trennen - Rundsteckverbindungen ancrimpen - Verbindungen gemäß Schaltplan Bild 6 herstellen - Leitung rot (5/4) vom Gebläserelais K3/87a mit Lei- tung blau (5/3) vom Gebläseschalter verbinden... -
Seite 6: Wassereinbindung
Thermo Top Z/C HYUNDAI Starex - Halter (9/6) mit Schrauben M6x20 und Federringen (9/1, 2) in Einnietmuttern befestigen - Strebe (9/4) mit Mutter M8 und Federring (9/3) an vorhandenem Stehbolzen befestigen - Strebe mit Schraube M6x20 und Bundmutter (9/5) am Halter befestigen - Kabelbaum-Heizgerät am Heizgerät aufstecken... - Seite 7 HYUNDAI Starex Thermo Top Z/C - Von dem im Lieferumfang enthaltenen Wasser- schlauch 2 Schlauchstücke gemäß Bild 12 ablän- Abschnitt - 1 x 670mm +90°-Bogen (12/1) (Motor-Wasseraus- tritt zum Heizgerät-Wassereintritt (Umwälzpumpe) - 1 x 650mm +180°-Bogen (12/2) (Heizgerät-Wasser- austritt zum Fahrzeugwärmetauscher) Abschnitt - Wärmeschutzschlauch jeweils 600 mm lang auf bei-...
-
Seite 8: Dosierpumpe
Thermo Top Z/C HYUNDAI Starex - Wasserschläuche wie in Bild 16 dargestellt mit Ka- belbinder an vorhandenen Leitungen befestigen Dosierpumpe ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! -
Seite 9: Brennstoffentnahme Benzinfahrzeug
HYUNDAI Starex Thermo Top Z/C Brennstoffentnahme Benzinfahrzeug HINWEIS: Füllstand des Fahrzeugtankes beachten! - Fahrzeugtank nach Herstellerangaben aus der Hal- terung lösen und absenken - Tankarmatur nach Herstellerangaben ausbauen - Bohrung ø 8,0 mm (18/1) für Tankentnehmer an der in Bild 18 dargestellten Position in Tankarmatur... -
Seite 10: Brennstoffentnahme Dieselfahrzeug
Thermo Top Z/C HYUNDAI Starex Brennstoffentnahme Dieselfahrzeug Die Brennstoffentnahme erfolgt aus der Fahrzeug- Kraftstoffvorlauleitung HINWIES: Einbaulage des Brennstoffentnehmers beachten, sie- he "Einbauanweisung"! - Fahrzeugseitige Kraftstoff-Vorlaufleitung (21/1) an der in Bild 21 dargestellten Position trennen und um 100 mm kürzen - Brennstoffentnehmer 8x5x8 mm (21/2) in die ge-... -
Seite 11: Brennluftansaugleitung
HYUNDAI Starex Thermo Top Z/C - Distanzgummi (rot) (24/2) auf Abgasleitungs-End- stück (24/1) aufschieben - Abgasleitungs-Endstück am Schalldämpfer aufstek- ken und mit Schlauchklemme befestigen - Abgasleitungs-Endstück wie in Bild 24 dargestellt ausrichten - Abgasleitungs-Endstück mit Rohrschelle (24/3), und Bundmutter an vorhandenem Stehbolzen befe-... -
Seite 12: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf „warm“ und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung" Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de... - Seite 13 FEDERRING DIN128-A8-PHRF 18137A GUMMIPROFIL (rot) 337749 BLIND-EINNIETMUTTER M6x15.5 403474 SCHLAUCH 492329 DISTANZMUTTER 40LG 91885A EJOT DG60X14,5/M6X15,5/E5 DACRO 500 66130A HALTER Hyundai Starex 66131A EBV Hyundai Starex TT-C D+B 93270A HALTER RENAULT MEGANE Ident-Nr. 9001 588A 04/01 © Webasto Thermosysteme GmbH Germany...
