Seite 1: Inhaltsverzeichnis

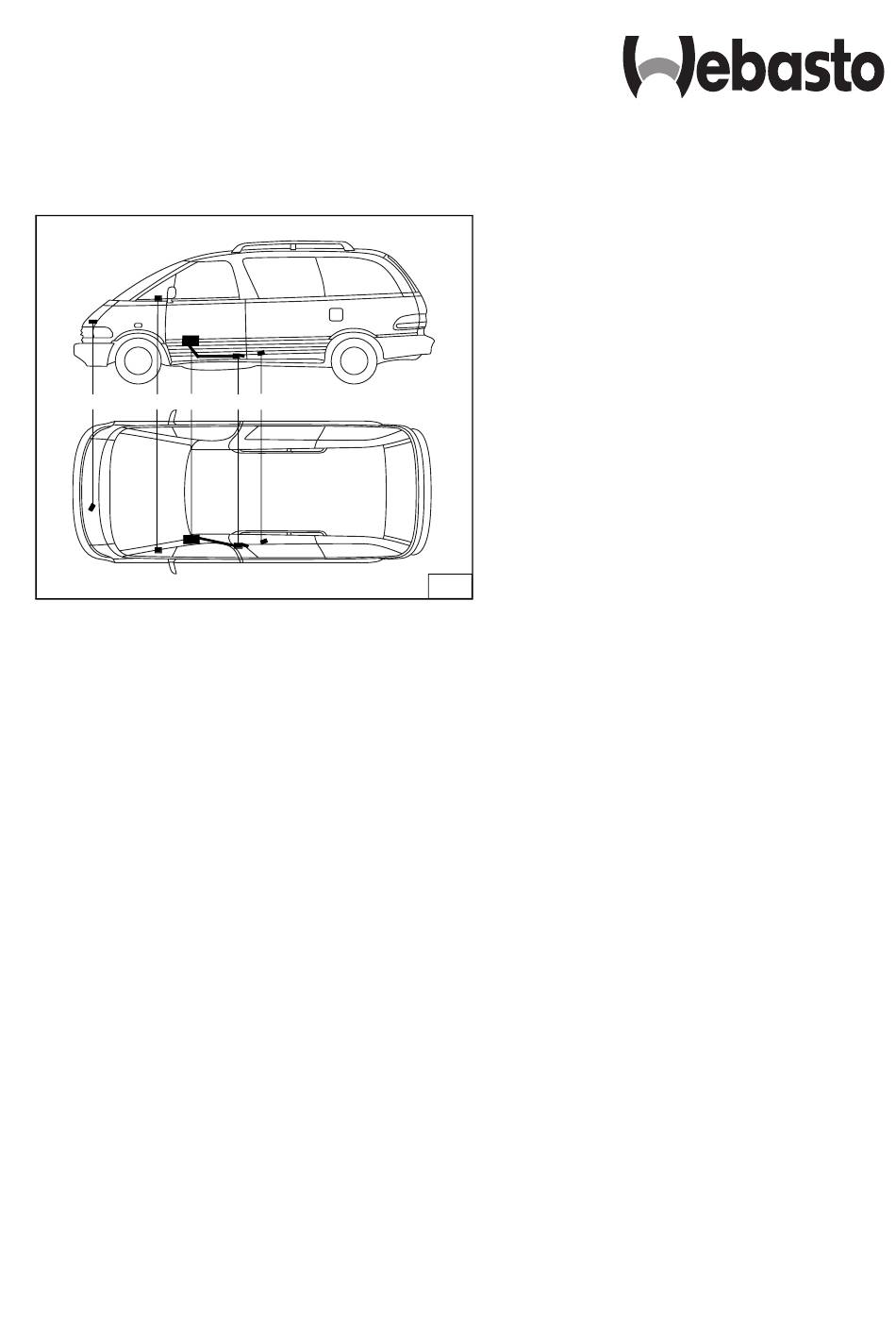

Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 289 Einbauvorschlag TOYOTA Previa alle Ausstattungen Legende zu Bild 1 Heizgerät Thermo Top Z/C-D Flachsicherungshalter und Gebläserelais Vorwahluhr Abgasschalldämpfer Dosierpumpe Spezialwerkzeug Abklemmzangen Drehmomentschlüssel für 2,0 + 0,5 Nm Einnietzange Torx E5 3/8“ Nuß...
Seite 2: Heizgerät / Einbaukit
ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- sem Einbauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,...
Seite 3: Toyota Previa
TOYOTA Previa Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
Seite 4: Gebläseansteuerung
Thermo Top Z/C TOYOTA Previa Gebläseansteuerung - Stecker am Gebläsemotor abziehen - Leitung blau ca. 30 mm nach dem Stecker trennen - Flachsteckhülsen und Flachstecker ancrimpen - Flachsteckhülsen-Gehäuse und Flachstecker-Ge- häuse aufstecken - Verbindungen gemäß Schaltplan Bild 4 herstellen - Leitung rot (3/3) vom Gebläserelais K3/87a mit Lei- tung blau (3/2) zur Fahrzeugsicherung verbinden - Leitung schwarz (3/4) vom Gebläserelais K3/30 mit...
Seite 5: Flachsicherungshalter Und Gebläserelais
TOYOTA Previa Thermo Top Z/C Flachsicherungshalter und Gebläserelais - Abdeckung Gebläsemotor anbauen - Frischluft-Ansaugkanal zum Gebläse montieren - Lochbild der Befestigungsplatte des Sicherungshal- ters (5/1), des Gebläserelais (5/2) wie in Bild 5 dar- gestellt übertragen - Bohrung für Sicherungshalter ø 2,5 mm und Geblä- serelais ø...
Seite 6: Heizgerät Einbauen
Thermo Top Z/C TOYOTA Previa Heizgerät einbauen Strebe und Halter montieren - Vorhandene Gummitülle (Pfeil) entfernen - Befestigung Kupplungsseil (6/6) lösen - Distanzmutter M6x20 auf ø 8,5 mm aufbohren - Schraube M8x35 mit Karosseriescheibe von oben durch die Bohrung (Pfeil) stecken...
Seite 7: Einbindung In Den Wasserkreislauf
TOYOTA Previa Thermo Top Z/C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! ϑ Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des...
Seite 8: Abgasanlage
Thermo Top Z/C TOYOTA Previa Abgasanlage Abgasleitung - Abgasleitung und Abgasleitung-Endstück gemäß Skizze Bild 8 ablängen Endstück Abschnitt Heizgerät-Schalldämpfer ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Ab- stand zu Schläuchen, Leitungen und zum Querlenker achten! - Abgasleitung (12/1) mit Schlauchklemme am Heiz- gerät befestigen...
Seite 9: Brennstoffeinbindung
TOYOTA Previa Thermo Top Z/C Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! - Mecanyl-Brennstoffleitung (15/1) mit Schlauchstück und Schlauchschellen am Heizgerät anschließen und zum Einbauort der Dosierpumpe (15/2) führen...
Seite 10: Brennstoffentnahme
Thermo Top Z/C TOYOTA Previa Brennstoffentnahme - Neoprenmantel des Kraftstoff-Rücklaufschlauches im Bereich der Trennstelle entfernen - Fahrzeugseitige Kraftstoff-Rücklaufleitung trennen (siehe Pfeil) HINWEIS: Einbaulage des Brennstoffentnehmers beachten, sie- he „Einbauanweisung“ - Brennstoffentnehmer 8x5x8 (18/1) in die getrennte Kraftstoff-Rücklaufleitung einsetzen Schlauchschellen befestigen - Mecanyl-Brennstoffleitung (18/3) von der Dosier- pumpe zum Brennstoffentnehmer führen und ablän-...
Seite 11: Vorwahluhr Und Option Sommer-/Winterschalter
TOYOTA Previa Thermo Top Z/C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (20/1) ist eine Empfehlung! Vor der Montage bitte den Einbau- ort mit Ihrem Kunden abstimmen...
Seite 12: Abschließende Arbeiten
- Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl 100K, Bestell-Nr. 111329) einsprühen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung" Webasto Thermosysteme GmbH 82131Stockdorf - Kraillinger Str. 5 - Telefon (089) 85794-0...
Seite 13 492302 DISTANZMUTTER 20 LG. 492310 DISTANZMUTTER 30 LG. 776287 „D“ABG-HEFT THERMO TOP C 776303 „D“EBA TOYOTA PREVIA 776812 „D“ABG-EBV THERMO TOP 776916 „D“EBV TTS TOY.PREV.M.ABG 776811 „D“MAT LISTE ZU EBV 776810 Ident-Nr. 776 811 ?/0498 © Webasto Thermosysteme GmbH Germany...
