Gebläseansteuerung - Webasto Thermo Top Z/C Einbauvorschlag

Thermo Top Z/C
Gebläseansteuerung
- Stecker am Gebläsemotor abziehen
- Leitung blau ca. 30 mm nach dem Stecker trennen
- Flachsteckhülsen und Flachstecker ancrimpen
- Flachsteckhülsen-Gehäuse und Flachstecker-Ge-
häuse aufstecken

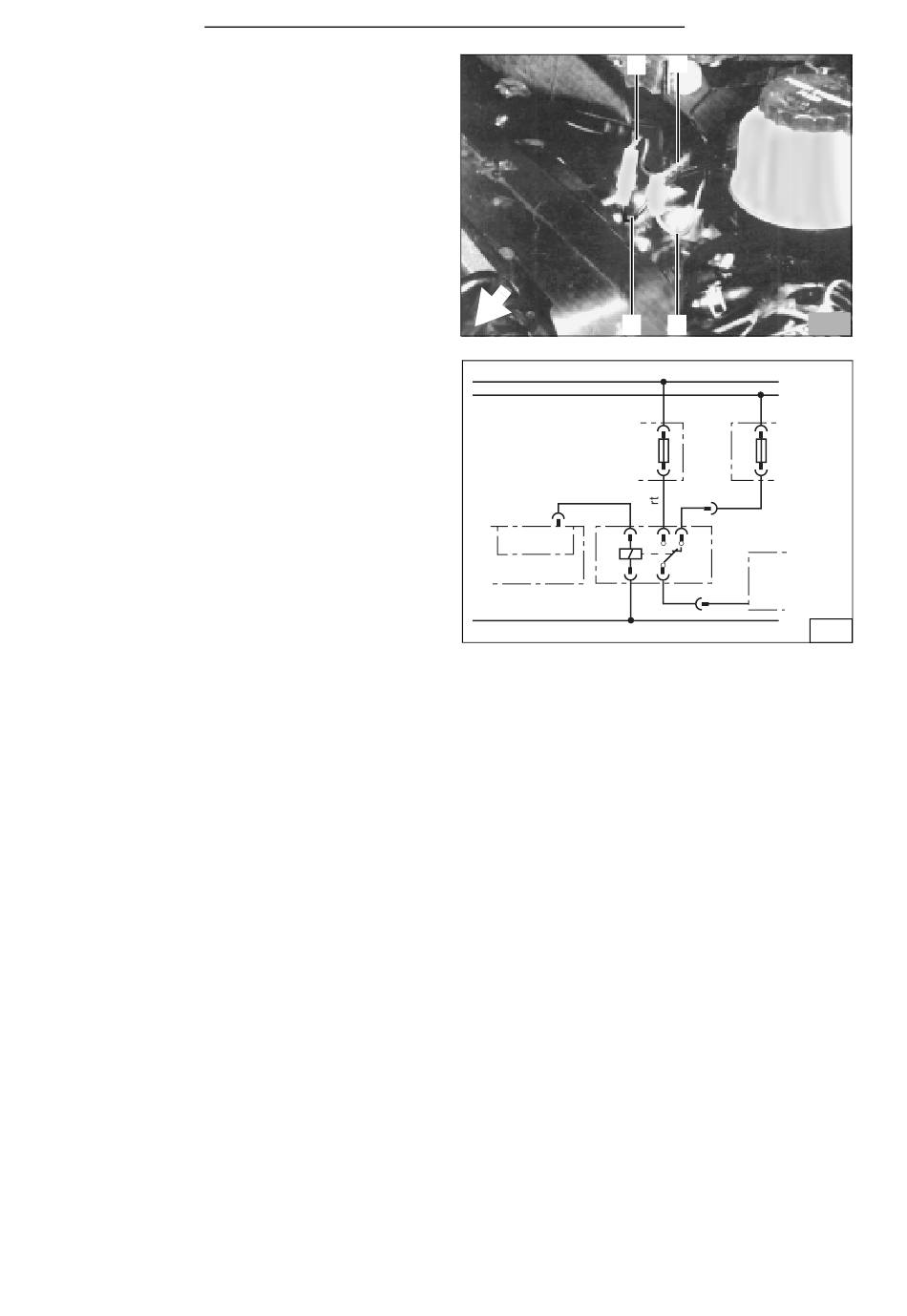

- Verbindungen gemäß Schaltplan Bild 4 herstellen
- Leitung rot (3/3) vom Gebläserelais K3/87a mit Lei-
tung blau (3/2) zur Fahrzeugsicherung verbinden
- Leitung schwarz (3/4) vom Gebläserelais K3/30 mit
Leitung blau (3/1) zum Gebläsemotor verbinden
