Webasto Thermo Top E Einbauvorschlag
Wasser-heizgerat, opel vectra b
Vorschau anzeigen
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 316 / S 292
5
2
3
1
4
5
4

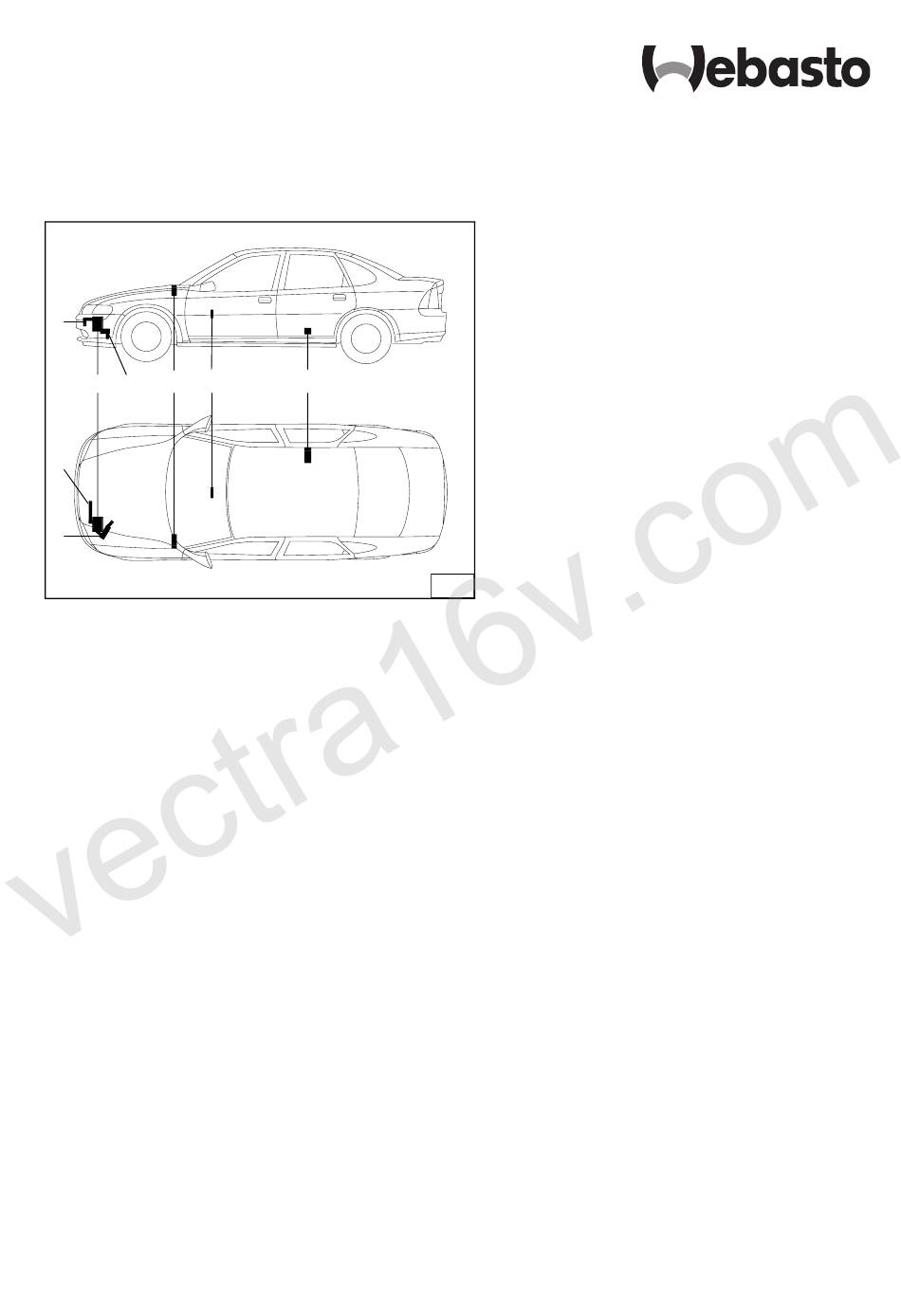

Legende zu Bild 1
1
Heizgerät Thermo Top E, Z/C-B
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Brennluftansaugleitung
6
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Einnietzange
Torx-Einsatz T9
Inhaltsverzeichnis
Ident.-Nr. 90 005 25B
Printed in Germany
6
1
1
2
2
2
4
4
4
5
6
7
9
10
14
14
17
03/01
Druck: Steffen
Einbauvorschlag
Opel Vectra B
1,6l Benzin
1,8l Benzin
Typ J96
nicht bei Automatik
nur für Linkslenker
Gültigkeit siehe Seite 2
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten die nicht in diesem Einbauvorschlag
aufgeführt sind wurden nicht geprüft.
Ein Einbau nach diesem Einbauvorschlag kann
aber möglich sein.
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
© Webasto Thermosysteme GmbH Germany
17
20
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
-
Seite 1: Inhaltsverzeichnis
Linkslenker Gültigkeit siehe Seite 2 Fahrzeugtypen, Motortypen und Ausstattungs- Legende zu Bild 1 varianten die nicht in diesem Einbauvorschlag Heizgerät Thermo Top E, Z/C-B aufgeführt sind wurden nicht geprüft. Flachsicherungshalter und Gebläserelais Vorwahluhr Ein Einbau nach diesem Einbauvorschlag kann Abgasschalldämpfer... -
Seite 2: Opel Vectra B
Ausschluß irgendwelcher Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber diesem Einbauvorschlag notwendig werden. In jedem Fall sind jedoch die Vorschriften der “Einbauanweisung” und “Betriebsanweisung” Thermo Top E, Z/C zu befolgen. Die entspre- chenden Regeln der Technik sind beim Einbau einzuhalten. -
Seite 3: Allgemeine Hinweise
Opel Vectra Benzin Thermo Top E, Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener... -
Seite 4: Sicherungshalter Und Gebläserelais
Thermo Top E, Z/C Opel Vectra Benzin Sicherungshalter und Gebläserelais HINWEIS: Bei Fahrzeugen mit Klimaautomatik eine zusätzliche Leitung gn/ws am Gebläserelais K3/86 anschließen (siehe Schaltplan Bild 11) Bei Fahrzeugen mit Innenraumüberwachung eine zu- sätzliche Leitung am Gebläserelais K3/86 für Zusatz- Relais K3.1 anschließen (siehe Schaltplan Bild 11). -
Seite 5: Gebläseansteuerung Ohne Klimaautomatik
Opel Vectra Benzin Thermo Top E, Z/C Gebläseansteuerung ohne Klimaautomatik - 4-poligen Stecker (7/1) an der Widerstandsgruppe Gebläsemotor abziehen HINWEIS: Bei Fahrzeug ohne Klimaanlage Leitung grün 1,5mm (7/2, 5) trennen! (Schaltplan Bild 8) - Gebläseansteuerung gemäß Schaltplan Bild 8 vor- nehmen - Leitung grün (7/2, 5) trennen... -
Seite 6: Gebläseansteuerung Mit Klimaautomatik
Thermo Top E, Z/C Opel Vectra Benzin Gebläseansteuerung mit Klimaautomatik - Gebläseansteuerung gemäß Schaltplan Bild 10 vor- nehmen - Radio ausbauen - Bedienteil Klimaautomatik ausbauen - Zusätzliche Leitung (9/1) von Klemme 86 Gebläse- relais K3 am rechten Stecker des Bedienteils der Klimaautomatik Pin 19 anschließen (Bild 9) -
Seite 7: Gebläseansteuerung Bei Klimaautomatik Und Innenraumüberwachung
Opel Vectra Benzin Thermo Top E, Z/C Gebläseansteuerung bei Klimaautomatik und Innenraumüberwachung... -
Seite 8: Vorwahluhr
Thermo Top E, Z/C Opel Vectra Benzin Vorwahluhr ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (11/1) ist eine Empfehlung! Vor der Montage bitte den Einbau- ort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr (11/1) an der ge-... -
Seite 9: Einbau Heizgerät
Opel Vectra Benzin Thermo Top E, Z/C Einbau Heizgerät - Zentraldeckel (13/1) am Heizgerät abhebeln - Steckverbindung Umwälzpumpe trennen - Umwälzpumpe (13/4) und Wasserschlauch (13/2) am Heizgerät abbauen Umwälzpumpe vormontieren - Von dem im Lieferumfang enthaltenen Wasser- schlauch 3 Schlauchstücke wie in Bild 14 dargestellt... -
Seite 10: Einbau Umwälzpumpe
Thermo Top E, Z/C Opel Vectra Benzin Einbau Umwälzpumpe - Vorhandene Bohrung (17/1) im Batterieträger auf ø 9 mm aufbohren - Einnietmutter M6 in Bohrung einsetzen - Umwälzpumpe (18/1) mit gummierter Rohrschelle, Schraube M6x20, Federring und Scheibe gemäß Bild 18 in der Einnietmutter befestigen Heizgerät vormontieren... -
Seite 11: Heizgerät Montieren
Opel Vectra Benzin Thermo Top E, Z/C - Schlauchstück (21/1) am Heizgerät-Brennstoffein- tritt aufstecken und mit Schlauchschelle befestigen HINWEIS: Zur Befestigung des Prallbleches nur die im Lieferum- fang beiliegenden Spezialschrauben Typ EJOT PT verwenden! - Prallblech (21/2) gemäß Bild 21 mit Schraube Typ EJOT PT (21/3) am Heizgerät befestigen (Anzugs-... - Seite 12 Thermo Top E, Z/C Opel Vectra Benzin - Distanzscheibe 40 mm dick (25/2) gemäß Bild 25 zwischen Halter-Heizgerät und Achsträger einset- - Halter Heizgerät gemäß Bild 25 mit Schraube M6x70 (25/1), Karosseriescheiben oben und unten und Bundmutter lose befestigen - Wasserschlauch (26/1) Umwälzpumpe-Wasseraus- tritt am Heizgerät-Wassereintritt aufstecken und mit...
-
Seite 13: Abgasanlage
Opel Vectra Benzin Thermo Top E, Z/C Abgasanlage Abgasleitung - Abgasleitung und Abgasleitung-Endstück gemäß Skizze Bild 28 ablängen Abschnitt Endstück Heizgerät-Schalldämpfer - 90°-Winkel (29/3) mit Schraube M6x20 und Bund- mutter am Abgasschalldämpfer (29/1) befestigen - Abgasschalldämpfer gemäß Bild 29 mit der Schrau- be M6x70 mm (25/1) befestigen - Befestigungsschrauben Halter-Heizgerät festzie-... - Seite 14 Thermo Top E, Z/C Opel Vectra Benzin - Fahrzeugeigenen Wasserschlauch (31/2) vom Mo- tor-Wasseraustritt zum Fahrzeugwärmetauscher- Eingang am Motor-Wasseraustritt (31/1) abziehen - Verbindungsrohr 20/20 (31/3) in Wasserschlauch zum Fahrzeugwärmetauscher einsetzen und mit Schlauchschelle befestigen - Scheuerschutz (Distanzgummis) (2 Stück) (32/1, 3) auf Wasserschlauch mit 180°-Bogen (14/1), (32/2)
- Seite 15 Opel Vectra Benzin Thermo Top E, Z/C - Wasserschläuche gemäß Bild 35 mit Kabelbindern (35/1,2) zusammenbinden - Wasserschlauch (36/1) vom Motoraustritt an der Umwälzpumpe (36/2) (Wassereintritt) aufstecken und mit Schlauchschelle befestigen - Wasserschlauch (37/1) zum Fahrzeugwärmetau- scher mit 90°-Bogen am Heizgerät-Wasseraustritt aufstecken und mit Schlauchklemme befestigen - Wasserschläuche mit Kabelbindern fixieren...
-
Seite 16: Brennluftansaugleitung
Thermo Top E, Z/C Opel Vectra Benzin Brennluftansaugleitung - Brennluftansaugleitung (38/1) mit geschlitzter Seite am Heizgerät aufstecken und mit Schlauchschelle befestigen - Ansaugschalldämpfer (39/1) bis Anschlag in Brenn- luftansaugleitung eindrehen - Brennluftansaugleitung wie in Bild 38 und Bild 39 dargestellt verlegen - Ansaugschalldämpfer (39/1) gemäß... - Seite 17 Opel Vectra Benzin Thermo Top E, Z/C - Mecanyl-Brennstoffleitung (41/1), Kabelbaum Vor- wahluhr und Kabelbaum Dosierpumpe vor der Spritzwand gemäß Bild 41 mit Kabelbinder (41/2) an vorhandenem Kabelbaum befestigen - Mecanyl-Brennstoffleitung (42/1) und Kabelbaum- Dosierpumpe gemäß Bild 42 an der Spritzwand nach unten führen und mit Kabelbindern an vorhan-...
- Seite 18 Thermo Top E, Z/C Opel Vectra Benzin Dosierpumpe HINWEIS: Einbaulage der Dosierpumpe beachten, siehe "Ein- bauanweisung" - Bohrung ø 9 mm zur Befestigung der Dosierpumpe (44/5) gemäß Bild 45 bohren - Einnietmutter M6 einsetzen - Schwingmetallpuffer (45/2) in Einnietmutter befesti- - Dosierpumpe (45/1) mit gummierter Rohrschelle (45/3) und Bundmutter gemäß...
- Seite 19 Opel Vectra Benzin Thermo Top E, Z/C - Deckel Tankarmatur nach Herstellerangaben ein- bauen - Mecanyl-Brennstoffleitung (49/3) unter Verwen- dung von Schlauchstück (49/2) und Schlauchschel- len mit Tankentnehmer (49/1) verbinden - Mecanyl-Brennstoffleitung zur Dosierpumpe verle- - Mecanyl-Brennstoffleitung (50/1) gemäß Bild 50 mit...
-
Seite 20: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe „Betriebsanweisung“ Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de... - Seite 21 OPEL VECTRA BENZIN...
