Seite 1: Inhaltsverzeichnis

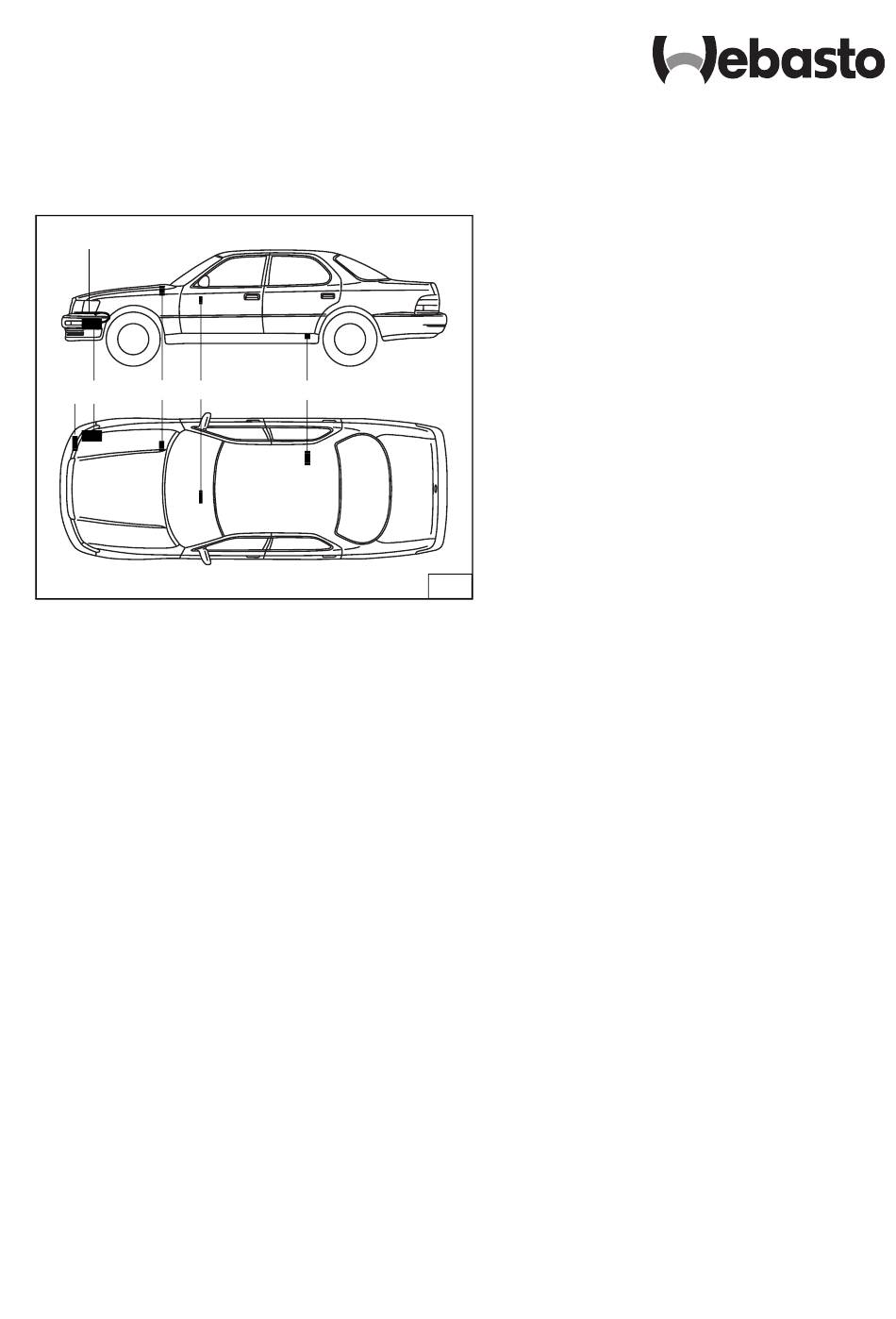

LEXUS LS400 Typ F2 Motor 1UZ-FE / 209 kW (Einstrangsystem) Gültig für alle Varianten außer mit Electro-Multi-Visions-System Legende zu Bild 1 1 Heizgerät Thermo Top Z/C-B 2 Flachsicherungshalter und Gebläserelais 3 Vorwahluhr 4 Abgasschalldämpfer 5 Dosierpumpe 6 Brennluftansaugleitung Spezialwerkzeug Abklemmzangen Drehmomentschlüssel für 2,0 - 10 Nm...
Seite 2: Heizgerät / Einbaukit
Thermo Top Z/C LEXUS LS400 Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top Z/ C-B mit Lieferumfang 906 04A Zusätzlich erforderlich: Einbaukit LEXUS LS400 Thermo Top Z/ C 674 08A Vorwort Dieser unverbindliche Einbauvorschlag gilt für TOYOTA Lexus LS400, wenn technische Änderungen am Fahr- zeug den Einbau nicht beeinflussen unter Ausschluß...
Seite 3: Vorarbeiten
LEXUS LS400 Thermo Top Z/C Vorarbeiten - Fabriknummer vom Typschild Original auf das Typ- schild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikat- schild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen Motorraum ACHTUNG: Batterie abklemmen! - Kühlerverschlußdeckel öffnen, Druck ablassen...
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C LEXUS LS400 Flachsicherungshalter und Gebläserelais ACHTUNG: Beim Bohren auf dahinterliegende Leitungen achten! HINWEIS: Bei allen Kabeldurchführungen auf Scheuerschutz achten! - Dämm-Matte (3/4) an der Spritzwand gemäß Bild 3 ausschneiden - Plus-Leitung (rot) aus Flachsicherungshalter aus- crimpen und durch beiliegende Plusleitung ersetzen - Lochbild der Halteplatte des Flachsicherungshalters (3/1), des Massestützpunktes (3/2) und des Geblä-...
Seite 5: Vorwahluhr Und Option Sommer-/Winterschalter
LEXUS LS400 Thermo Top Z/C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (4/2) und des Sommer/Winterschalters (4/1) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort der Vor-...
Seite 6: Gebläseansteuerung
Thermo Top Z/C LEXUS LS400 Gebläseansteuerung - Leitung ws/rt 6 mm vom fahrzeugeigenen Geblä- serelais zum Gebläseregler vor dem Stecker IH 1 gemäß Bild 6 trennen - Leitung rot vom Geläserelaiselais K3 unter Verwen- dung von Flachsteckverbindung (6/1) mit Leitung ws/rt 6 mm zum Fahrzeug-Gebläserelais verbin-...
Seite 7 LEXUS LS400 Thermo Top Z/C...
Seite 8: Heizgerät Vormontieren
Thermo Top Z/C LEXUS LS400 Heizgerät vormontieren - Von dem im Lieferumfang beiliegenden Wasser- schlauch 1 Schlauchstück wie in Bild 9 dargestellt Abschnitt ablängen: 1 x 1450 mm + 90°-Bogen (9/1) 1450 Abschnitt - Von zusätzlichem Wasserschlauch 1 Schlauch- stück wie in Bild 10 dargestellt ablängen: Abschnitt 1 x 1680 mm + 180°-Bogen (10/1)
Seite 9: Brennstoffeinbindung
LEXUS LS400 Thermo Top Z/C - Strebe (13/2) an vorhandenem Stehbolzen (13/3) gemäß Bild 13 befestigen - Halter (13/1) unter die Schwingungsdämpfer des Kompressorhalters schieben und mit beigelegten Schrauben M8x35 und Karosseriescheiben 8 mm zusammen mit dem Kompressorhalter befestigen - Heizgerät wie in Bild 2 dargestellt in den Halter ein- setzen, dabei die Brennluftansaugleitung unter den Kotflügel verlegen und Heizgerät mit 3 Bundmuttern...
Seite 10 Thermo Top Z/C LEXUS LS400 Dosierpumpe HINWEIS: Einbaulage der Dosierpumpe beachten, siehe "Ein- bauanweisung" - Dosierpumpe (17/6) mittels gummierter Rohrschelle (17/5), Schwingmetallpuffer (17/2), Muttern M6 und Federringen am Winkel (17/3) vormontieren - Winkel (17/3) an vorhandenem Stehbolzen M6 (17/4) mit vorhandener Mutter gemäß Bild 17 befes-...
Seite 11: Einbindung In Den Wasserkreislauf
LEXUS LS400 Thermo Top Z/C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des...
Seite 12 Thermo Top Z/C LEXUS LS400 - Fahrzeugeigenen 90°-Bogen (21/1) auf Motoraus- tritt lösen, zur rechten Fahrzeugseite drehen und wieder befestigen - Verbindungsrohr 18x20 einsetzen Schlauchschelle befestigen - Wasserschlauch 1680 mm lang vom Heizgeräte- Wasseraustritt (22/3) zum fahrzeugeigenen Was- serschlauch vom Absperrventil / Wärmetauscher (22/4) führen und mittels Verbindungsrohr 18x20...
Seite 13: Abgasanlage
LEXUS LS400 Thermo Top Z/C Abgasanlage Abgasleitung - Abgasleitung und Abgasleitung-Endstück gemäß Skizze Bild 23 ablängen Abschnitt Endstück Heizgerät-Schalldämpfer - Winkel (24/3) mittels Bundmutter M6 gemäß Bild 24 an vorhandenem Stehbolzen (24/6) befestigen - Abgasschalldämpfer (24/2) mittels Schraube M6x20 und Bundmutter M6 gemäß Bild 25 am Winkel (24/3) befestigen - Abgaswinkel (24/7) am Heizgeräte-Abgasstutzen...
Seite 14 Thermo Top Z/C LEXUS LS400...
Seite 15: Probelauf Und Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und „DEF“ stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung" Folgende Einstellungen für den Heizungsbetrieb sind durch den Fahrzeugnutzer vorzunehmen - Vor Ausschalten der Zündung: Gebläsestufe 1 oder 2, Defrosterstellung, Frischluft...
Seite 16 Thermo Top Z/C LEXUS LS400 Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
Seite 17 LEITUNG FLRY 0,5 SW 1000 lg. 67413A LEITUNG FLRY 0,5 RT 1000 lg. 85590A STOSSVERBINDER 0,5-1,0 DURASEAL 89867A KABELBAUMPLUS-VERLAENGERUNG 91885A EJOT DG60X14,5/M6X15,5/E5DACRO500 67410A HALTER 2-TLG. Toyota Lexus 400 67414A EBV TOYOTA LEXUS 400 TT-C B Ident-Nr. /0599 © Webasto Thermosysteme GmbH Germany...
