Vivotek AE2000 Benutzerhandbuch Seite 8

III.

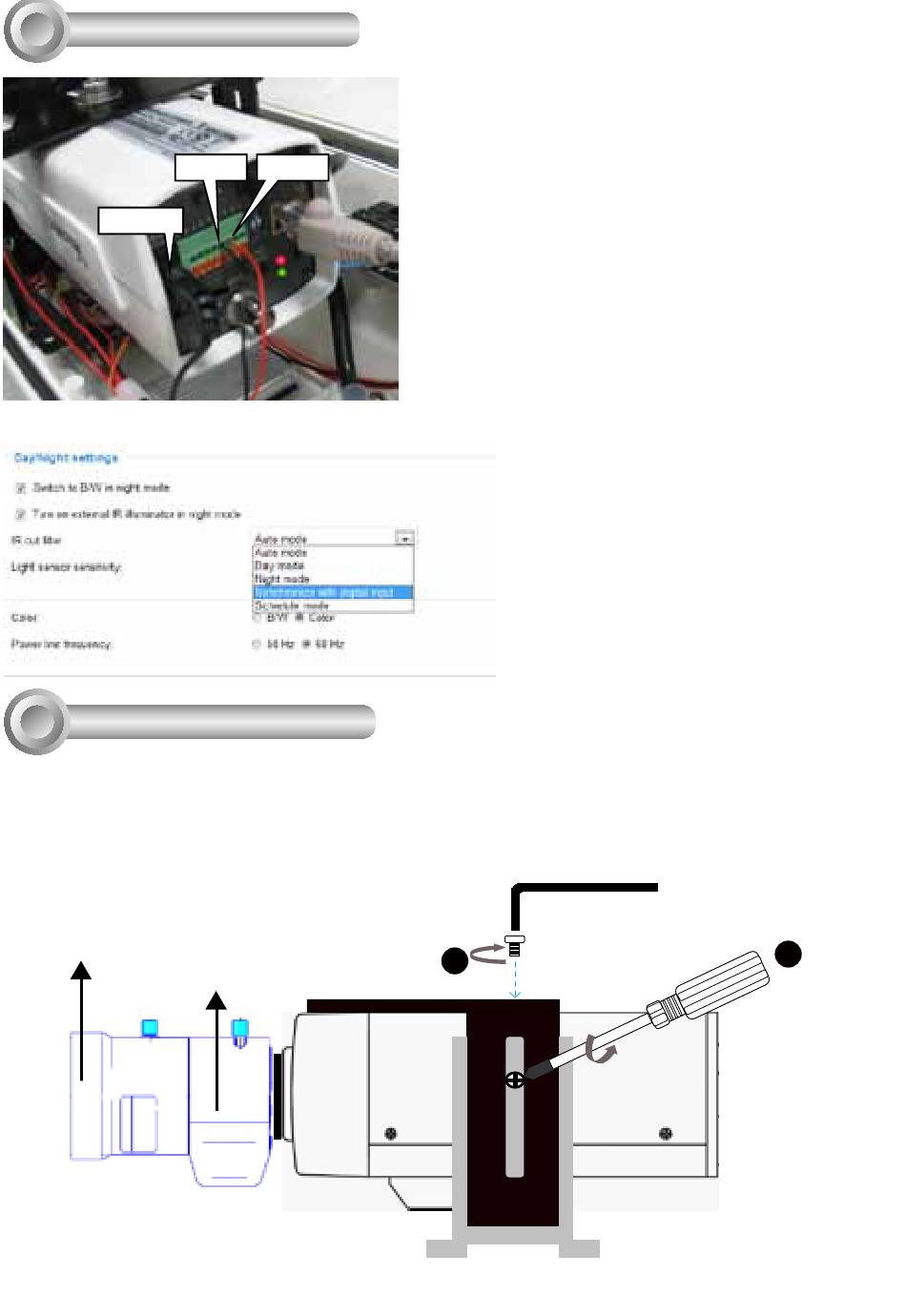

介面連線
DC 12V
IV.
硬體安裝
1. 將攝影機支架兩側的兩顆螺絲旋鬆，然後上下滑動以調整攝影機支架的位置。
2. 使用隨附的L型六角扳手將攝影機固定在攝影機支架上。
3. 將電源線及乙太網路線連接至攝影機。
側視圖
縮放環
接地 DI
對焦環
在安裝完攝影機之後，您即可連接12 V DC電話插
孔，以開啟攝影機電源。
因為外殼具有光線感應器，可用來控制何時變為
夜間模式，並點亮紅外線LED燈。將紅色或橘色線
圈連接端子台上的DI針腳，黑色線圈連接至接地針
腳。
請依下列方式判斷應將哪條線圈(紅色或橘色)連接
DI針腳。
紅色：若紅外線觸發訊號在高位(+ 5 V DC)時，請
連接紅色及黑色線圈。
橘色：若紅外線觸發訊號在低位(+ 0 V DC)時，請
連接橘色及黑色線圈。
將攝影機的紅外光截止濾鏡設定值(若您的
攝影機有該項配備)設定為「與數位輸入同
步」。
在設定 > 媒體 > 影像 > 一般設定 > 日間/夜
間設定 > 紅外光截止濾鏡中可以找到設定
選項。
L型六角扳手
2
8
1
