II. Fyzický popis
11
12
3
2
1

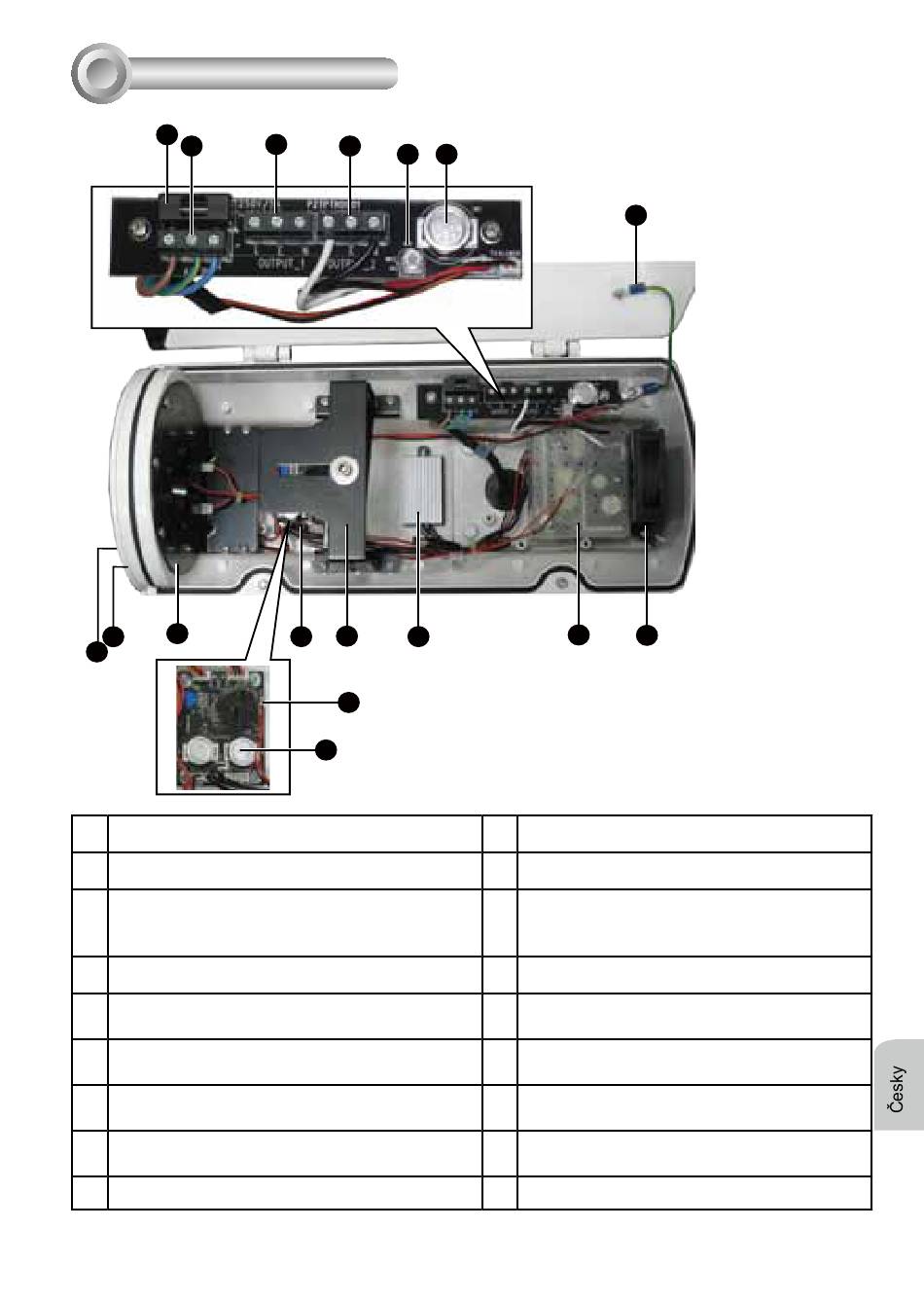

1. Kryt objektivu s ohřevem
3. IR deska a držák IR desky
5. Spoušť Den/Noc: ovládá spínač režimu barva/
mono pro kamery D/N
7. Držák kamery
9. Napájecí jednotka: výkon na vstupu AC 90 ~
240 V, výstup DC 12 V
11. Fuse holder: s pojistkou 250 V/5 A
13. Náhradní rozvodný blok OUTPUT_1: pro
použití kamery 24 V stř. nebo 90 ~ 240 V stř.
15. VR:seřízení úrovně aktivace infračervené LED 16. Spínač termostatu: zapnutí větráku při 35°C
17. Zemnicí vodič: na horní kryt
13
14
15 16
6 7 8
5
4
17
9
2. IR kontrolka LED za temperovaným sklem
4. Spínač termostatu
6. Univerzální obvodová deska pro ovládání
IR: přepínání barva/mono a synchronizace
IR zap/vyp
8. Vyhřívací zařízení
10. Větrák a držák větráku
12. Rozvodný blok AC IN: externí výkon na
výstupu AC 90 ~ 240 V
14. OUTPUT_2: do napájecí jednotky
a vypnutí při 25°C
