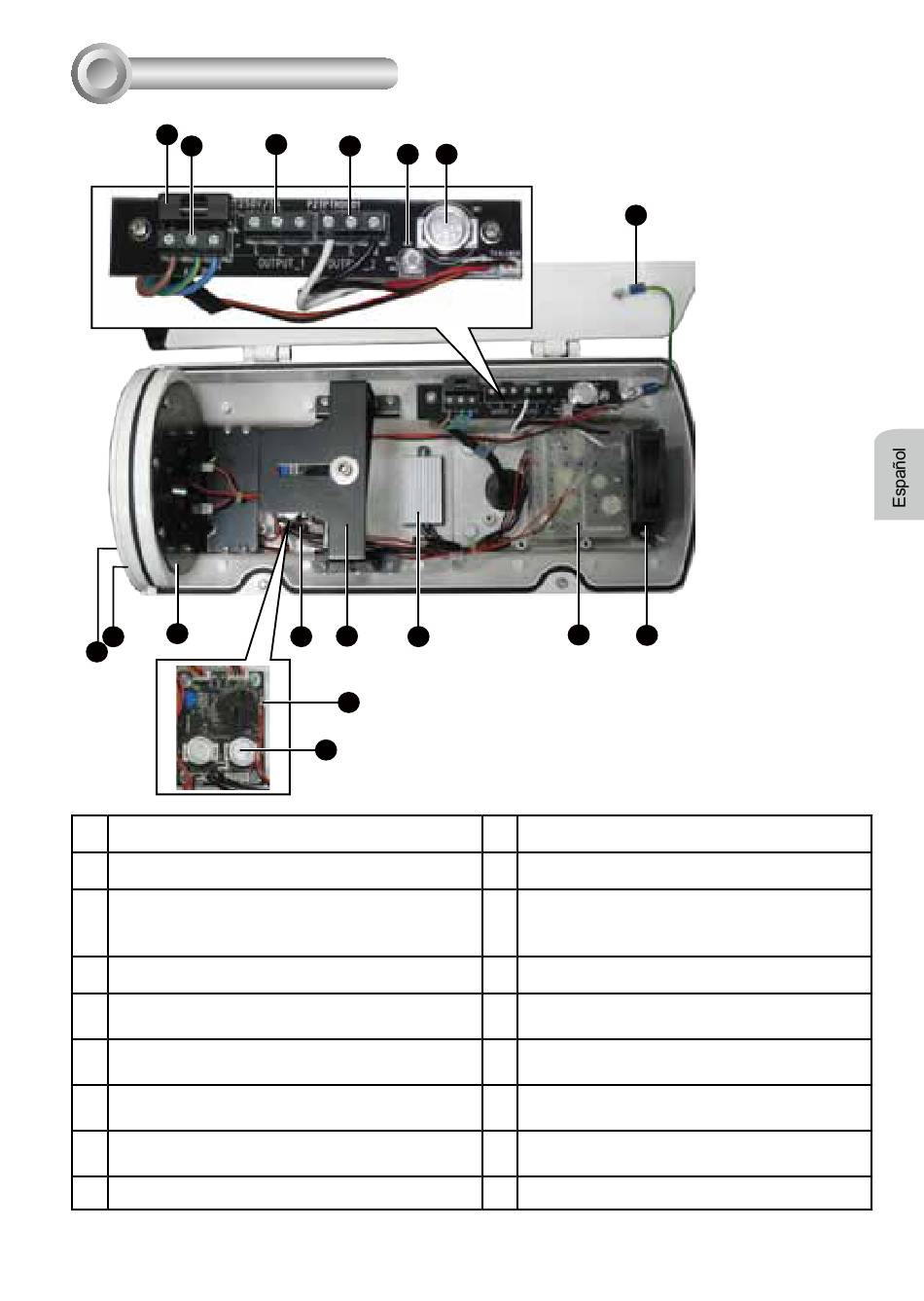

II. Descripción física
11
12
3
2
1
1. Tapa de lentes con calentador
3. Placa IR y soporte de placa IR
5. Disparador Día/Noche: controla el conmutador
de modo color/mono para cámaras D/N
7. Abrazadera de Cámara
9. Unidade de Alimentación: Entrada de energía
AC 90 ~ 240 V, salida DC 12 V
11. Portafusibles: con un fusible 250 V/5 A
13. Bloco terminal de repuesto SALIDA_1: para
AC 24V o uso en cámara AC 90 ~ 240V
15. VR: para ajustar nível de activación del LED
Infrarojo
17. Cable a tierra: para tapa superior
13
14
15 16
6 7 8
5
4
17
9
2. LEDs IR por detrás del vidrio templado
4. Interruptor del Termostato
6. Placa de circuito de control IR universal:
para controlar cambio de color/mono y
encender/apagar sincronización IR
8. Calentador
10. Soplador y abrazadera del soplador
12. Bloco terminal de ENTRADA AC: entrada de
energía externa AC 90 ~ 240 V
14. SALIDA_2: para unidad de alimentación
16. Interruptor del Termostato: encienda a 35°C
y apague a 25°C para el soplador
