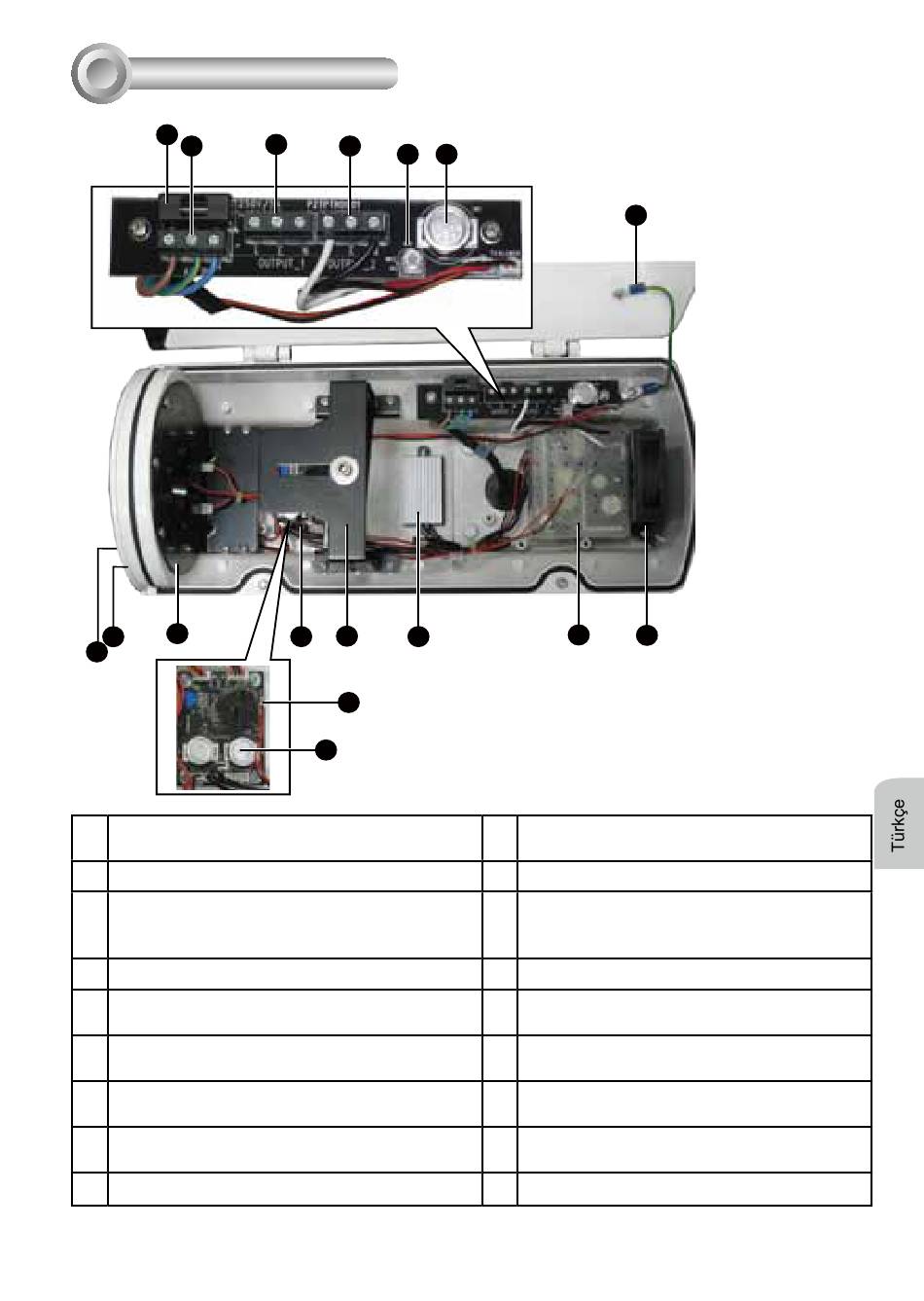

II. Fiziksel açıklama
11
12
3
2
1
1. Isıtıcılı mercek başlığı
3. IR kartı ve IR kartı bağlantısı
5. Gün/Gece Tetikleyici: D/N kameralar için renkli/
mono modu geçişini kontrol eder
7. Kamera bağlantısı
9. Güç Kaynağı Ünitesi: AC 90 ~ 240 V güç girişi,
DC 12 V çıkışı
11. Sigorta tutucu: 250 V/5 A sigorta ile
13. OUTPUT_1 yedek uç birim bloğu: AC 24V veya
AC 90 ~ 240V kamera kullanımı için
15. VR: Kızılötesi LED etkinleştirme seviyesini
ayarlamak için
17. Yer kablosu: en üst kapağa
13
14
15 16
6 7 8
5
4
17
9
2. Tempereli cam arkadasında bulunan
Kızılötesi LED'ler
4. Termostat anahtarı
6. Evrensel IR kontrol devresi kartı: renk /
mono değiştirmeyi kontrol etmek ve UR
senkronizasyonu açıp / kapamak için
8. Isıtıcı
10. Fan ve fan bağlantısı
12. AC GİRİŞ uç birim bloğu: AC 90 ~ 240 V
harici güç girişi
14. OUTPUT_2: üniteye güç sağlamak için
16. Termostat anahtarı: Fan için 35°C'de açın ve
25°C'de kapatın
