II.

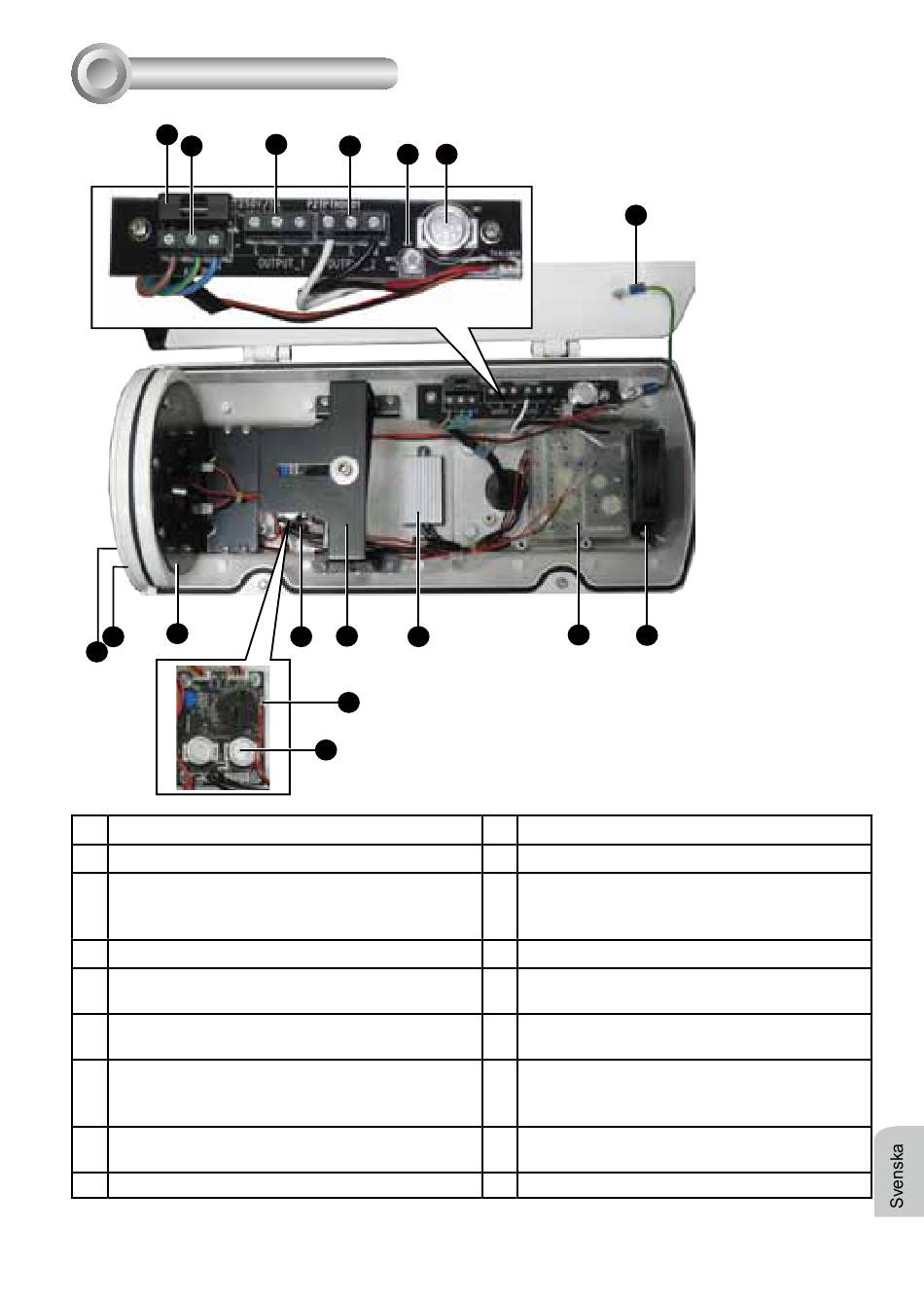

Fysisk beskrivning

11
12
3
2
1
1. Objektivlock med värmare
3. IR-kort och IR-korthållare
5. Dag-/nattutlösare: styr färg-/mono-
lägesomkopplaren för D/N-kameror
7. Kamerafäste
9. Strömförsörjningsenhet: 90 ~ 240 V AC
ineffekt, 12 V DC uteffekt
11. Säkringshållare: med en 250 V/5 A-säkring
13. UTMATNING_1 extra terminalblock: för
användning av kamera för växelström 24V eller
AC 90 - 240V
15. VR: Justera den infraröda lysdiodens
aktiveringsnivå
17. Jordsladd: till topphöljet
13
14
15 16
6 7 8
5
4
17
9
2. Infraröda lysdioder bakom härdat glas
4. Termostatomkopplare
6. Universellt kretskort för IR-kontroll: för
kontroll av växling mellan färg/mono och IR
av/på-synkronisering
8. Värmare
10. Fläkt och fläktfäste
12. Växelström IN terminalblock: 90 ~ 240 V AC
extern strömkälla
14. UTMATNING_2: till
strömförsörjningsenheten
16. Termostatomkopplare: slå på vid 35°C och
stäng av vid 25°C för fläkten
