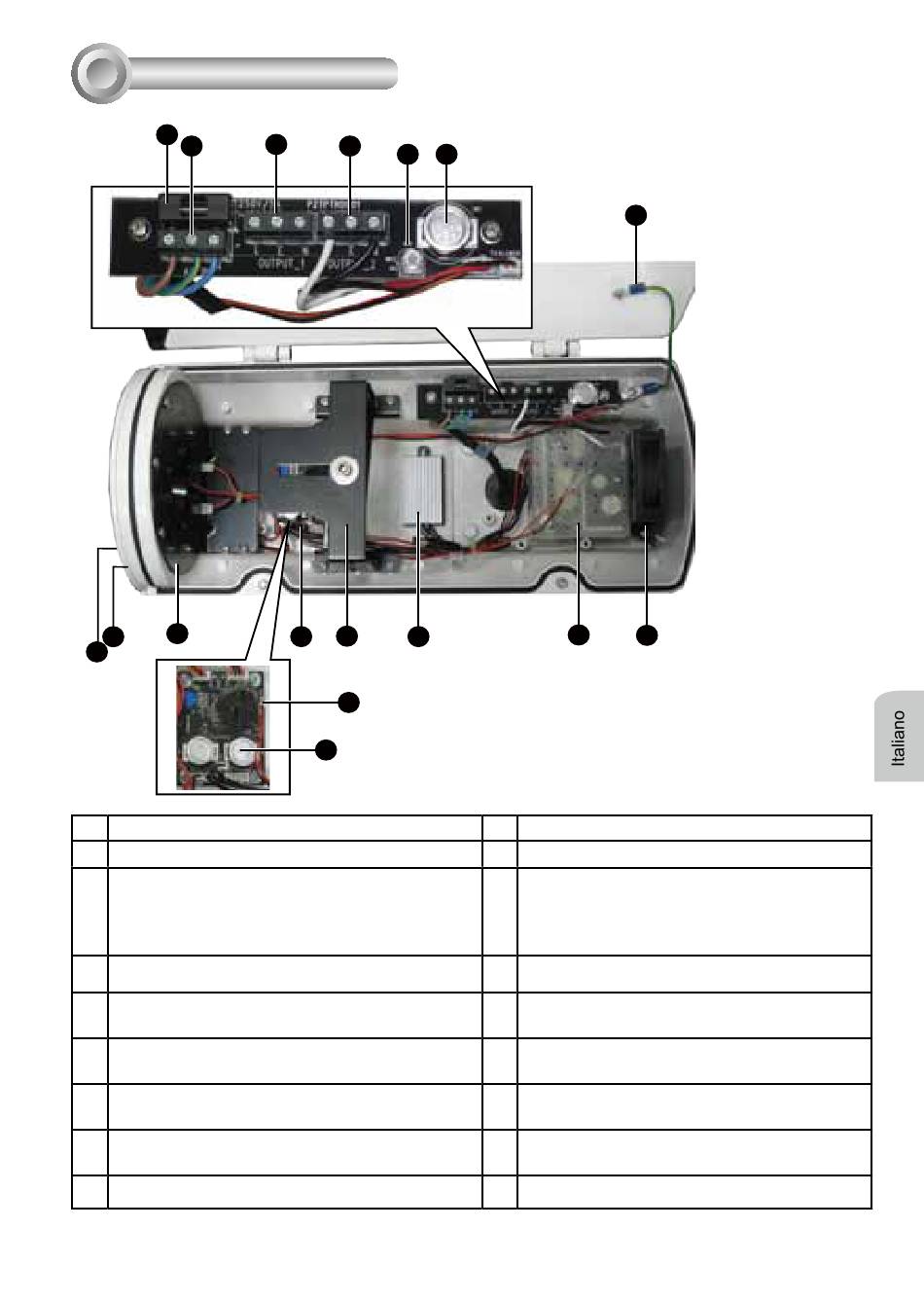

Descrizione fisica

11
12
3
2
1
1. Cappuccio obiettivo con riscaldatore
3. Scheda infrarosso e staffa scheda infrarosso
5. Sensore Giorno/Notte: controlla il commutatore
di modo colore/mono per camere D/N
7. Staffa telecamera
9. Alimentatore: Corrente di ingresso AC 90 ~ 240
V, uscita DC 12 V
11. Portafusibili: con un fusibile 250 V/5 A
13. OUTPUT_1 (USCITA 1) blocco terminali libero:
per uso con telecamera CA 24V o CA 90 ~ 240V
15. VR: per regolare il livello di attivazione dei LED
infrarosso
17. Cavo di terra: al coperchio superiore
13
14
15 16
6 7 8
5
4
17
9
2. LED IR dietro vetro temprato
4. Interruttore termostatico
6. Scheda universale per il circuito di controllo
dell'infrarosso: per controllare il passaggio
da colori/mono e la sincronizzazione on/off
dell'infrarosso
8. Radiatore
10. Ventola e staffa della ventola
12. Blocco terminali ingresso CA: ingresso di
energia esterna AC 90 ~ 240 V
14. OUTPUT_2 (USCITA 2): all'alimentatore
16. Interruttore termostatico: attivazione della
ventola a 35°C e spegnimento a 25°C
