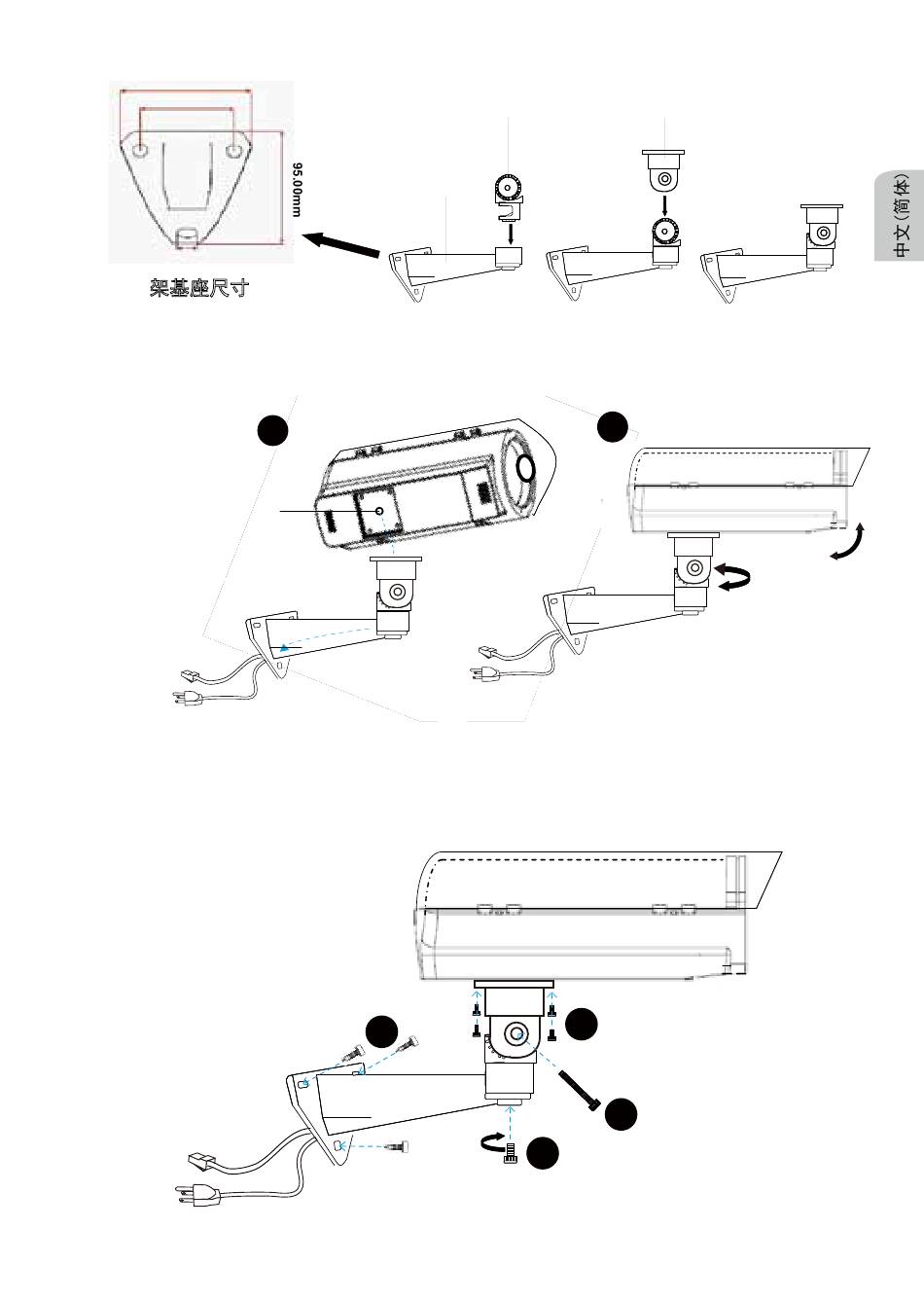

4. 装配固定架臂(A)、(B)、(C)。
110.00mm
83.00mm
(B)
(C)
(A)
8.00mm
架基座尺寸
5. 将护罩底部孔(D)出来的以太网线缆和电源线穿过固定架臂。
6. 摇动并倾斜护罩,以对准待监视的区域。
6
5
(D)
以太网线缆
电源线
7. 用所提供的四个螺丝将护罩固定到装配板(C)上。
8. 用所提供的长螺丝将(C)固定到(B)上。
9. 用所提供的大螺丝将(B)固定到(A)上。
10. 用所提供的三个螺丝将AE2000安装到所需的位置上。
7
10
8
9
13
