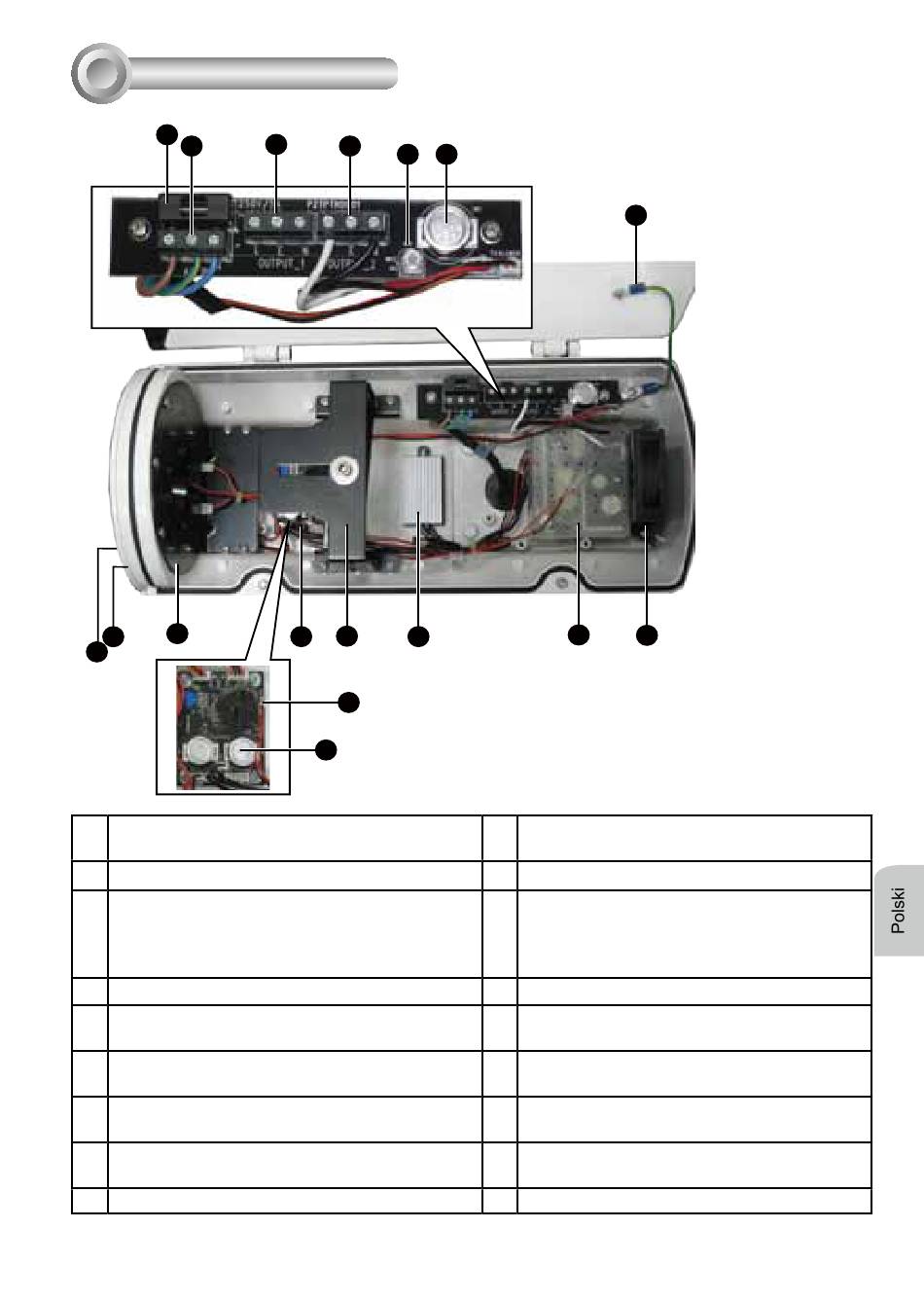

II. Opis fizyczny
11
12
3
2
1
1. Osłona soczewki z ogrzewaniem
3. Płytka podczerwieni oraz rama na płytkę
5. Spust dzień/noc: kontroluje przełączanie trybu
kolor/momo dla kamer dz/n
7. Rama na kamerę
9. Urządzenie zasilające: AC 90 ~ 240 V wejście
prądu, DC 12 V wyjście
11. Uchwyt bezpiecznika: z bezpiecznikiem 250
V/5 A
13. Zapasowy blok złącza WYJŚCIA_1: w przypadku
korzystania z kamery AC 24V lub AC 90 ~ 240V
15. VR: do dostrojenia poziomu aktywacji LED
podczerwieni
17. Kabel uziemienia: do szczytu pokrywy
13
14
15 16
6 7 8
5
4
17
9
2. Diody LED podczerwieni za hartowanym
szkłem
4. Przełącznik termostatu
6. Uniwersalna płytka z obwodem drukowanym
kontroli podczerwieni: do kontroli przełączania
koloru/czarno-białego oraz synchronizacji
włączania/wyłączania podczerwieni
8. Grzejnik
10. Nadmuch oraz rama nadmuchu
12. Blok złącza wejścia АC: zewnętrzne wejście
prądu AC 90 ~ 240 V
14. WYJŚCIA_2: do podłączenia zasilania do
urządzenia
16. Przełącznik termostatu: włącza nadmuch
przy 35°C i wyłącza przy 25°C
