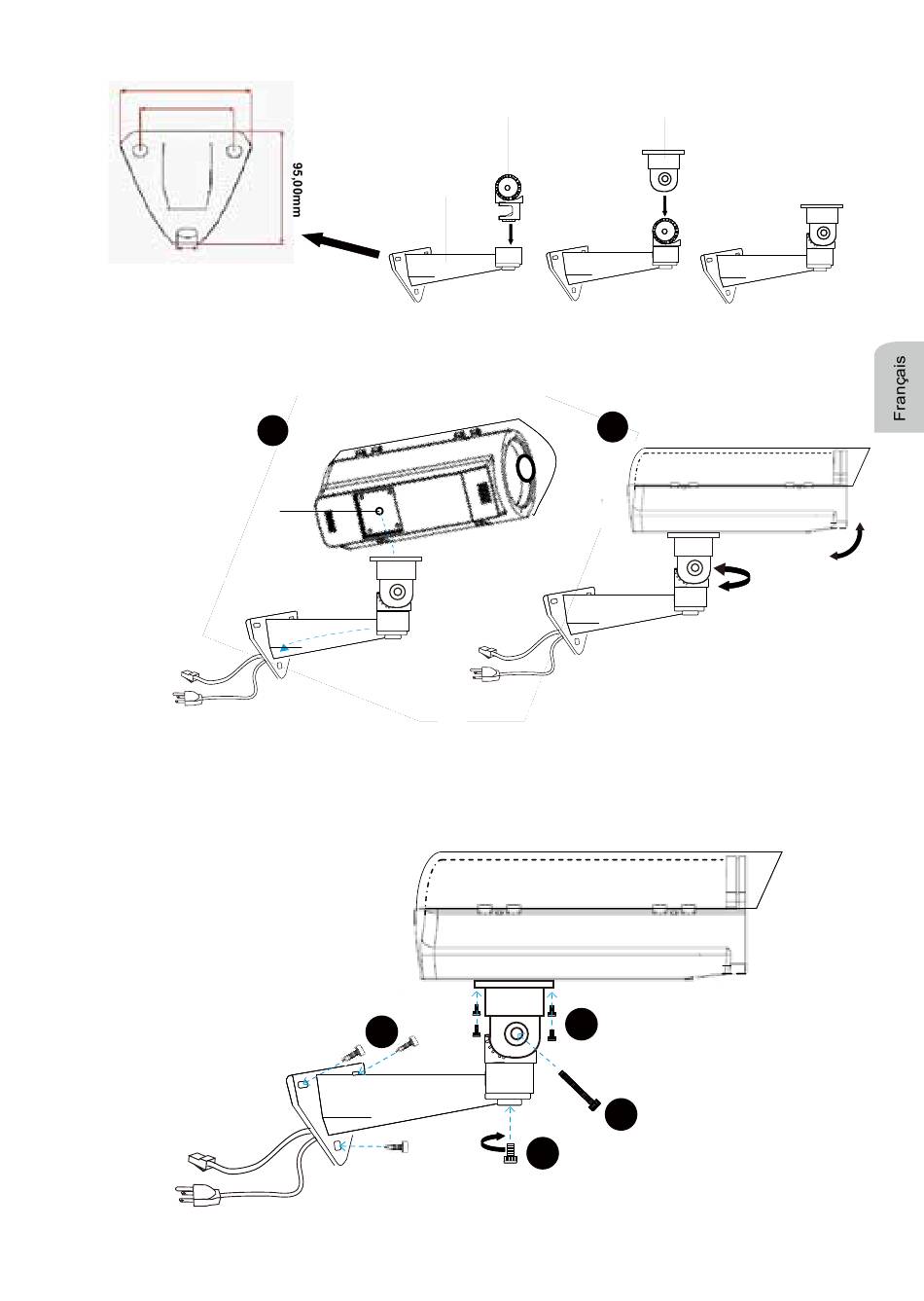

4. Assemblage du bras du montant (A).(B).(C).
110,00mm
83,00mm (B) (C)
(A)
8,00mm
Dimensions de la base du
montant
5. Faites passer le câble Ethernet et le câble d'alimentation par le trou (D) situé au bas du
boîtier puis à travers le bras du montant.
6. Inclinez et pivoter le boîtier afin de couvrir la zone de surveillance.
6
5
(D)
Câble Ethernet
Câble d'alimentation
7. Placez le boîtier sur le plateau de montage (C) en utilisant les quatre vis fournies.
8. Utilisez la vis longue fournie pour fixer (C) avec (B).
9. Utilisez la grosse vis fournie pour fixer (B) avec (A).
10. Utilisez les trois vis fournies pour monter fixer l'AE2000 à l'emplacement désiré.
7
10
8
9
