III. Conexión de interface
DC 12V
IV. Instalación de hardware

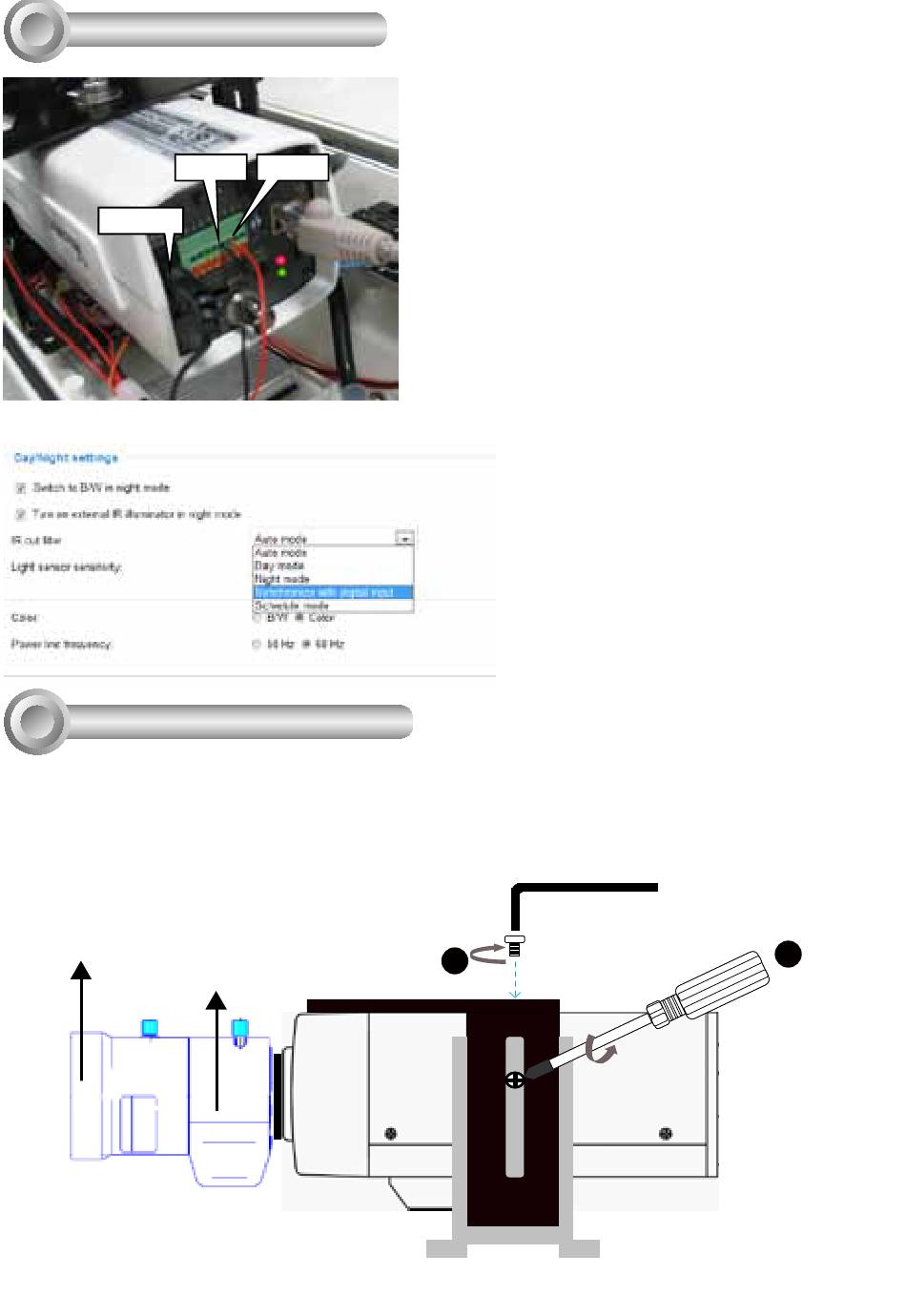

1. Afloje dos tornillos en ambos los lados de la abrazadera de cámara, y después ajuste
la posición de la abrazadera de cámara deslizándola arriba y abajo.
2. Usar el atornillador hex tipo-L proporcionado para fijar la cámara en la abrazadera de
cámara.
3. Conecte el cable de energía y cable Ethernet a la cámara.
Vista Lateral
Anelo de Zoom
Anelo de Enfoque
Tierra DI
Una vez que la cámara esté instalada, se podrá
conectar el conecot de teléfono 12 V DC para
encender la cámara.
Ya que el compartimiento viene con un sensor de
luz, que controla el momento de activación del
modo noche y el encendido de LEDs IR. Conecte
el hilo rojo o naranjado al perno DI en el bloco
terminal, y el fio negro al perno Tierra.
A continuación determine cuál hilo (Rojo o
Naranjado) deberá ser conectado al perno DI.
Rojo: Si el señal del disparador IR está en alta
posición (+ 5 V DC), conecte los hilos Rojo y
Negro.
Naranja: Si el señal del disparador IR está en baja
posición (+ 0 V DC), conecte los hilos Naranjado
y Negro.
Haga la configuración del filtro de corte
IR de la cámara (si la su cámara viene
con filtro) para "Sincronizar con la entrada
digital".
La opción de configuración puede ser
encontrada en Configuración > Media >
Imagen > Configuraciones Generales >
Configuraciones Día/Noche > Filtro de
corte IR.
