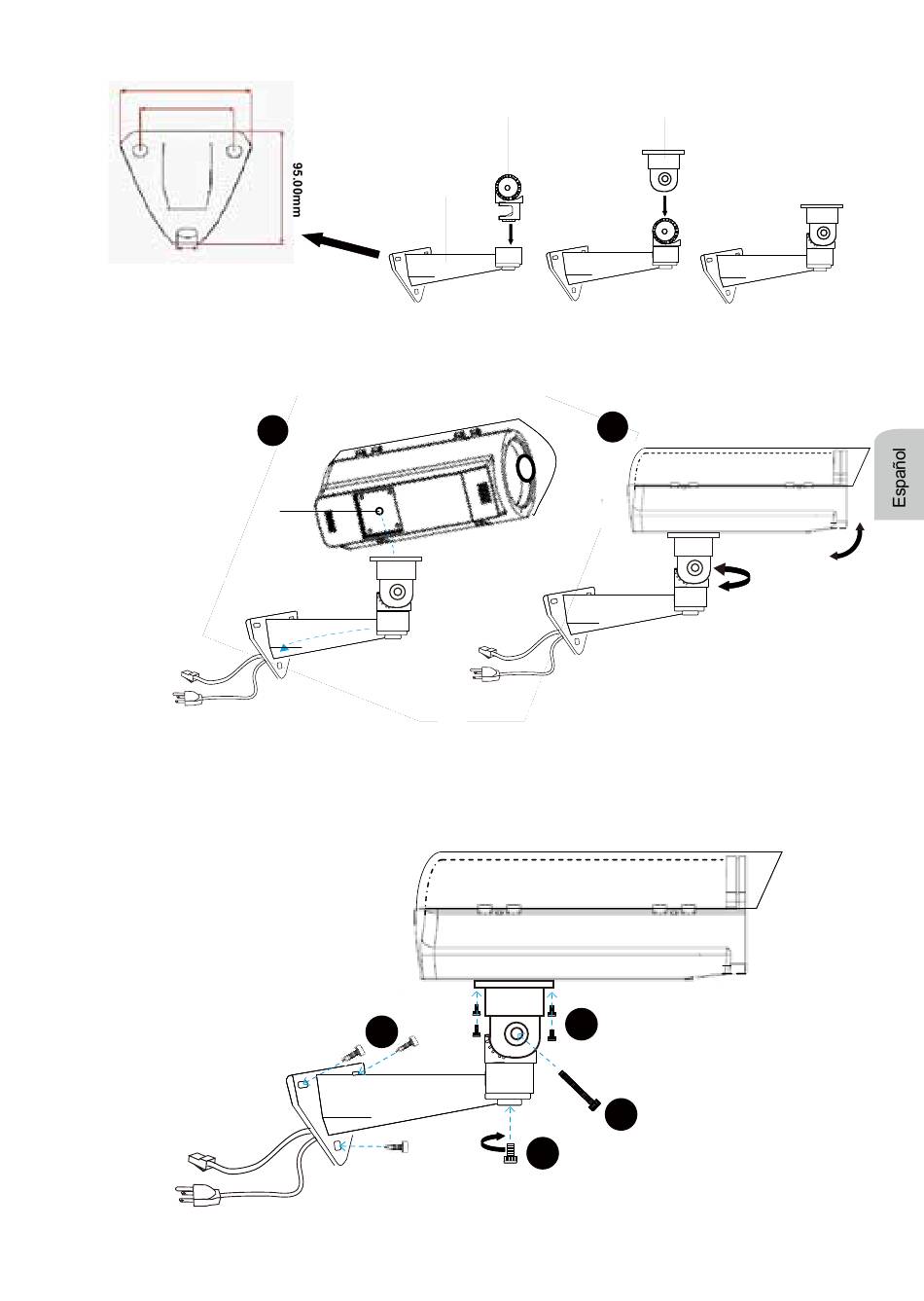

4. Montar el brazo de la abrazadera de montage (A).(B).(C).
110.00mm
83.00mm (B) (C)
(A)
8.00mm
Dimensiones de la Base de
Abrazadera
5. Alimentar el cable Ethernet y cable de energía desde el hoyo (D) en la parte inferior del
compartimiento a través del brazo de la abrazadera de montage.
6. Girar y inclinar el compartimiento para apuntar al área monitorado.
6
5
(D)
Cable Ethernet
Cable de energía
7. Montar el compartimiento a la placa de montage (C) con cuatro tornillos
proporcionados.
8. Usar el tornillo largo proporcionado para fijar (C) al (B).
9. Usar el tornillo grande proporcionado para fijar (B) a (A).
10. Usar los tres tornillos proporcionados para montar AE2000 a un lugar deseado.
7
10
8
9
