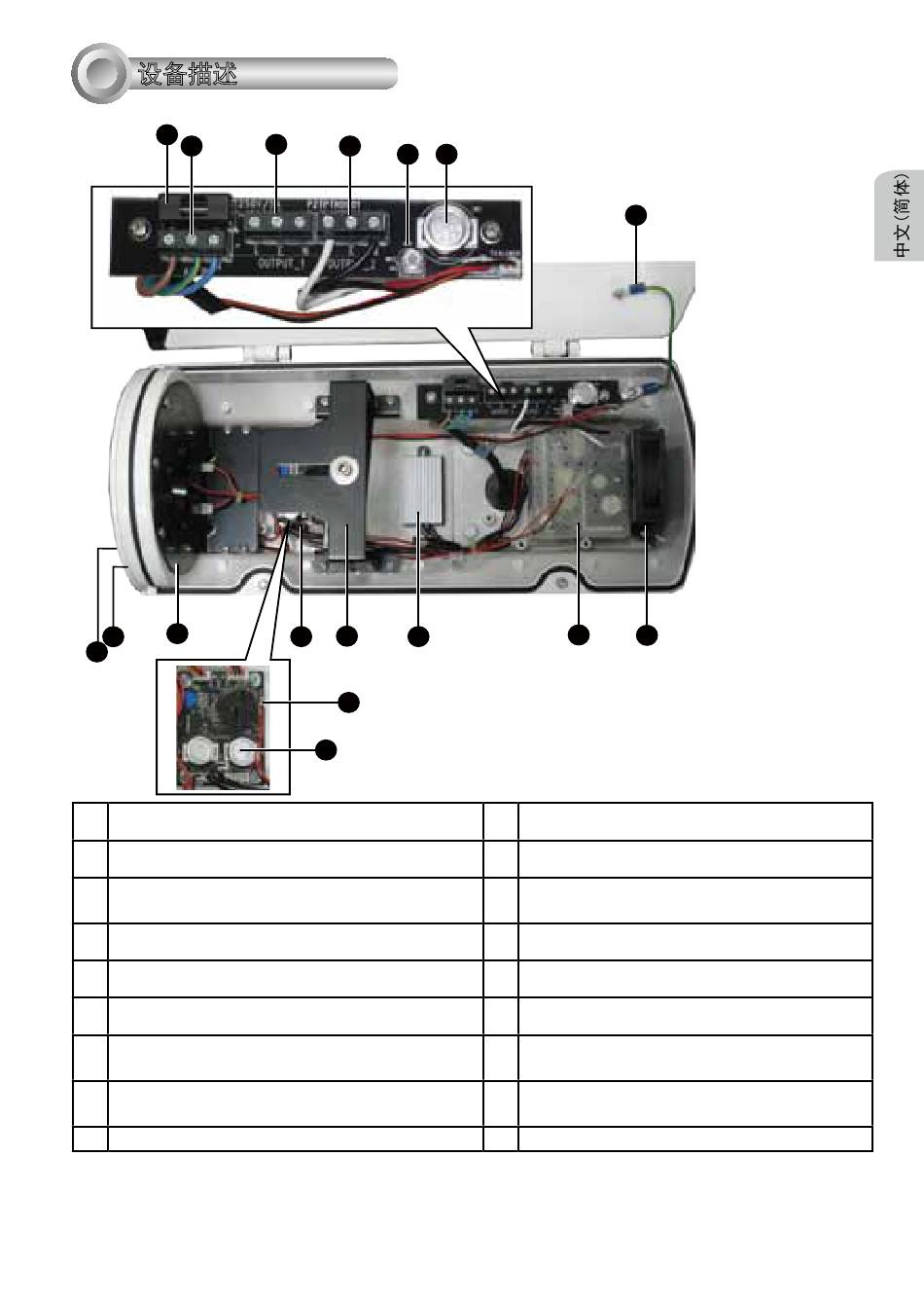

设备描述
11
12
3
2
1
1.
镜头盖(带加热器)
3.
红外板和红外板支架
5.
日/夜触发器：控制日/夜摄相机中彩色/黑白模式
开关
7.
摄像机支架
9. 电源模块：输入AC 90 ~ 240 V，输出DC12V
11. 保险丝盒：带有一个250 V/5 A 保险丝
13. OUTPUT_1备用终端块：用于AC 24V或AC 90
~ 240V摄像机
15. VR：调节红外LED灯的触发水平
17. 接地线：至顶盖
13
14
15 16
6 7 8
5
4
17
9 10
2.
位于钢化玻璃后的红外LED灯
4.
恒温器开关
6.
通用红外控制电路板：控制彩色/单色切换和
红外开/关同步
8.
加热器
10. 散热器和散热器支架
12. AC IN终端块：AC 90 ~ 240 V外接电源输入
14. OUTPUT_2：至电源模块
16. 恒温器开关：散热器在35°C时开启，在25°C
时关闭
