II. Physische Beschreibung
11
12
3
2
1

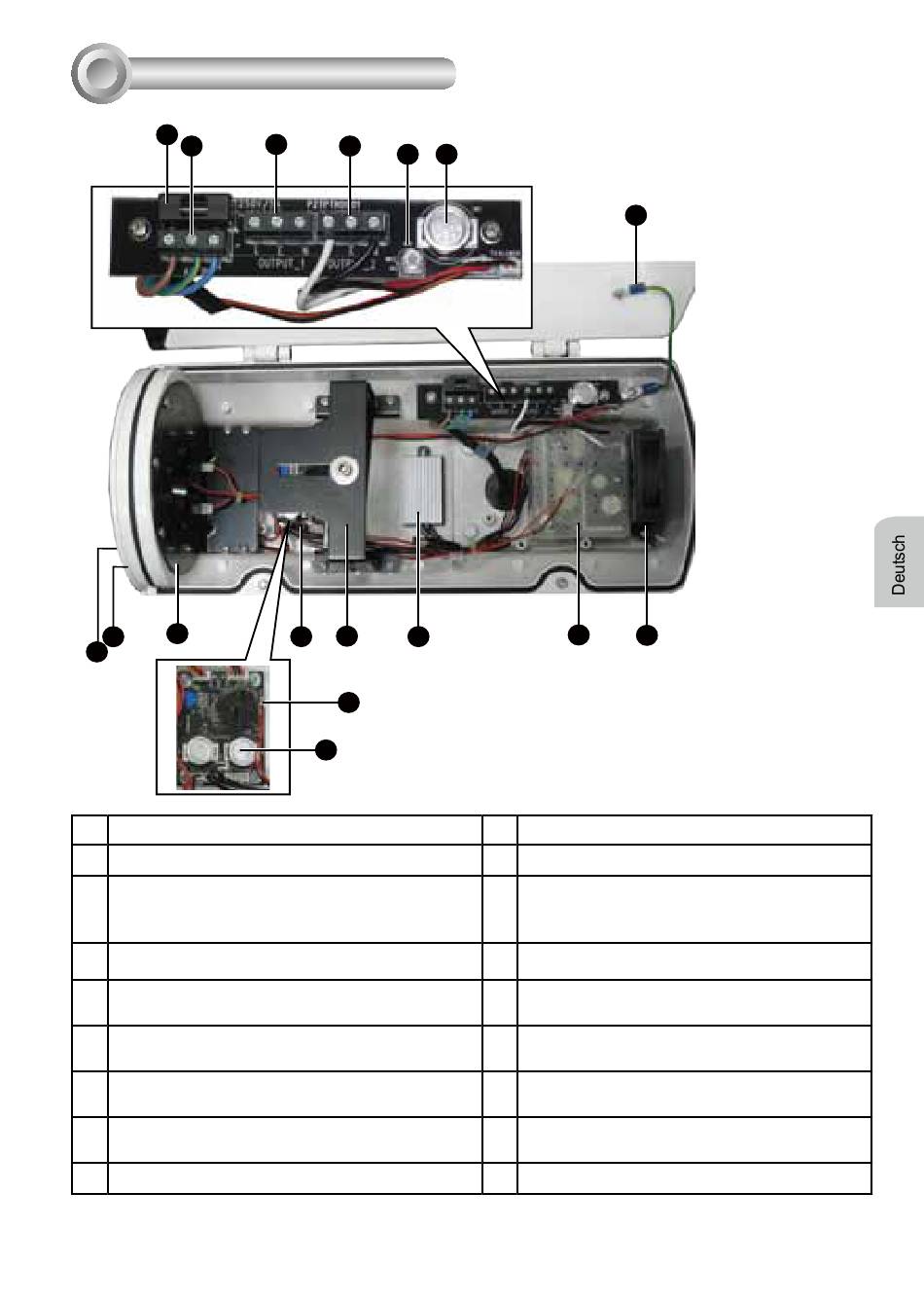

1. Linsenabdeckung mit Heizung
3. IR Platte und IR Plattenhalterung
5. Tag/Nacht-Auslöser: steuert den Farb-/
Monomodus Schalter für D/N Kameras.
7. Kamerahalterung
9. Netzteil: AC 90 ~ 240 V Stromeingang, DC 12
V Ausgang
11. Sicherungshalter: mit einer 250 V/5 A
Sicherung
13. AUSGANG_1 Ersatzanschlussblock: für 24V
oder AC 90 ~ 240V Nutzung der Kamera
15. VR: zur Einstellung der Infrarot LED
Aktivierungsstufe
17. Erdungskabel: zur oberen Abdeckung
13
14
15 16
6 7 8
5
4
17
9
2. IR LEDs hinter Hartglas
4. Thermostatschalter
6. Universal IR Steuerungsschaltplatte: zur
Steuerung der Farb/Mono Umschaltung und
IR an/aus Synchronisation
8. Heizung
10. Lüfter und Lüfterhalterung
12. AC IN Anschlussblock: AC 90 ~ 240 V
externer Stromeingang.
14. AUSGANG_2: zum Netzteil
16. Thermostatschalter: einschalten bei 35°C
und ausschalten bei 25°C für Lüfter
