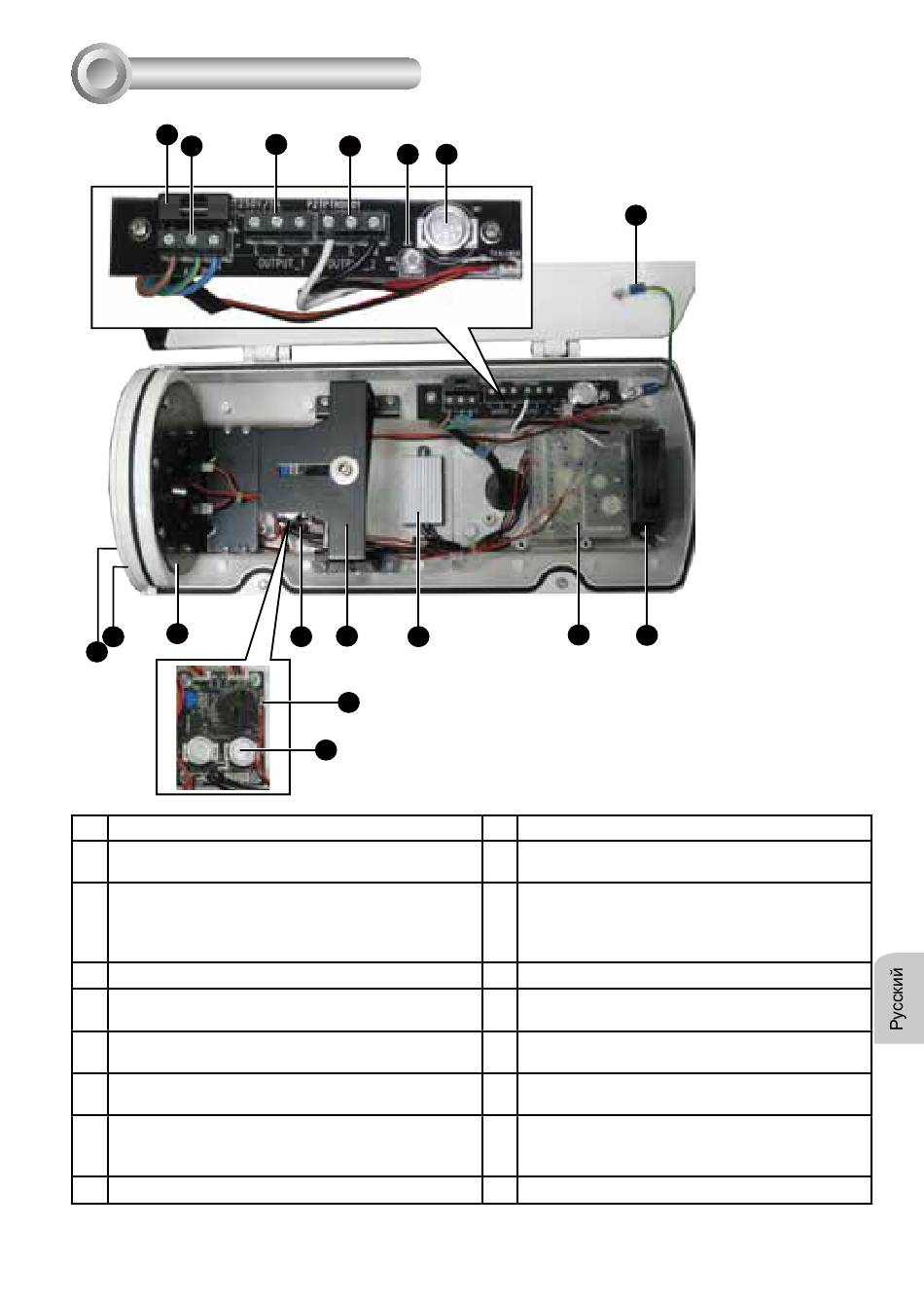

II. Физическое описание
11
12
3
2
1
1. Крышка объектива с нагревателем
3. Инфракрасная панель и кронштейн для
инфракрасной панели
5. Триггер «день/ночь»: управляет
переключателем цветного/монохромного
режимов камер Д/Н
7. Кронштейн для камеры
9. Источник питания: вход 90~240 В (пер.т), выход
12 В (пост.т.)
11. Гнездо предохранителя: с плавкой вставкой
250В/5А
13. ВЫХОД_1 запасная контактная панель: для
камеры 24В перем. тока или 90 ~ 240В перем. тока
15. Стабилизатор:для регулировки уровня
активации инфракрасного светодиода
17. Провод заземления: к верхней крышке
13
14
15 16
6 7 8
5
4
17
9
2. ИК-лампы под закаленным стеклом
4. Переключатель термостата
6. Универсальная инфракрасная печатная
панель управления: для переключения
режимов color/mono (цветной/моно) и ВКЛ/
ВЫКЛ инфракрасной синхронизации
8. Нагреватель
10. Вентилятор и кронштейн для вентилятора
12. Клеммник питания (пер.т.): внешн. вход
питания 90~240 В (пер.т.).
14. ВЫХОД_2: для блока питания
16. Переключатель термостата: включается при
температуре вентилятора 35°C выключается
при температуре вентилятора 25°C
