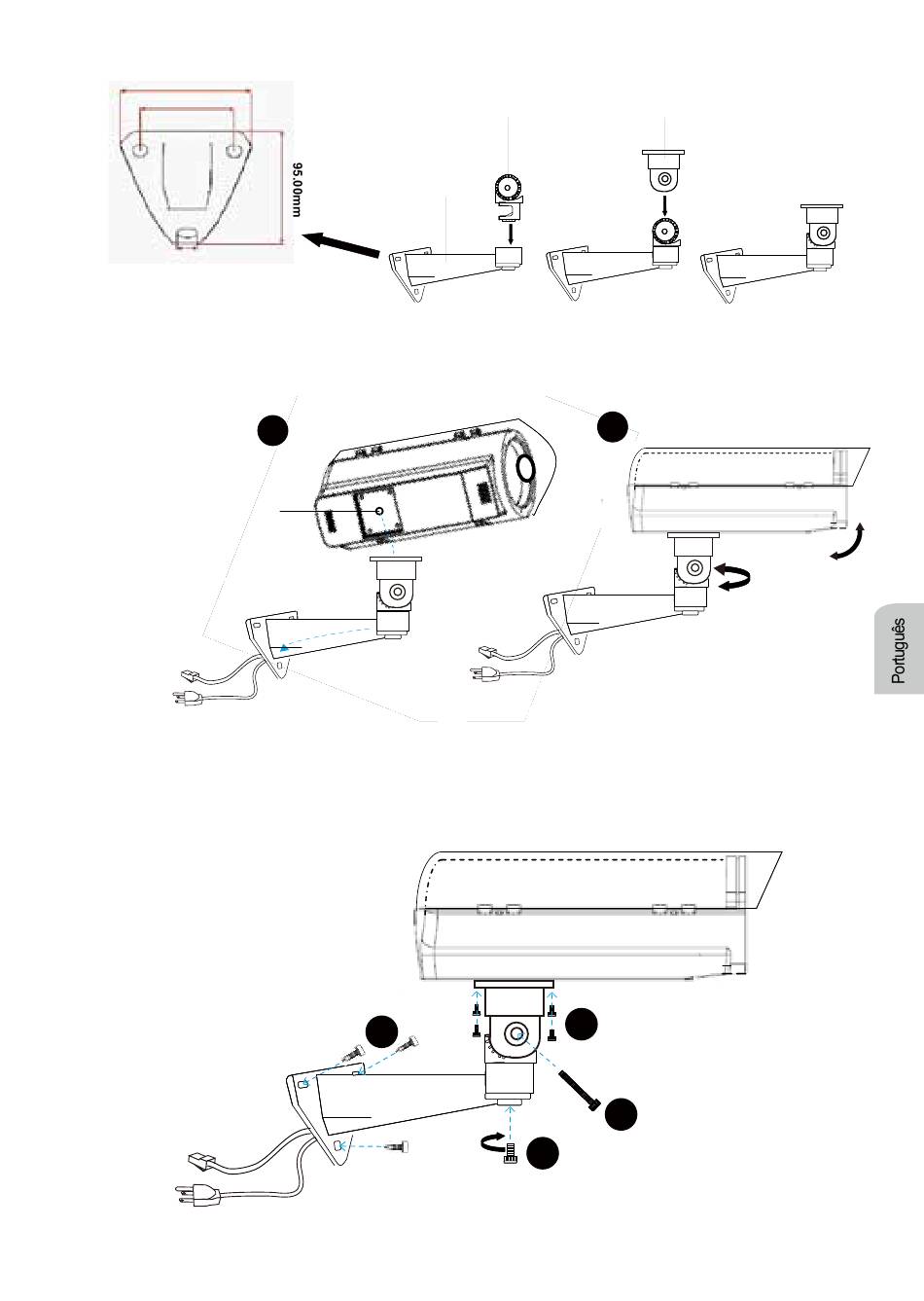

4. Montar o braço da abraçadeira de montagem (A).(B).(C).
110.00mm
83.00mm (B) (C)
(A)
8.00mm
Dimensões da Base de
Abraçadeira
5. Alimentar o cabo Ethernet e cabo de energia a partir do buraco (D) na parte inferior do
compartimento através do braço da abraçadeira de montagem.
6. Girar e inclinar o compartimento para apontar à área monitorada.
6
5
(D)
Cabo Ethernet
Cabo de energia
7. Montar o compartimento à placa de montagem (C) com quatro parafusos fornecidos.
8. Utilizar o parafuso longo fornecido para fixar (C) al (B).
9. Utilizar o parafuso grande fornecido para fixar (B) a (A).
10. Utilizar os três parafusos fornecidos para montar AE2000 a um lugar desejado.
7
10
8
9
33
