Zapojení rozhraní
DC 12V
IV.

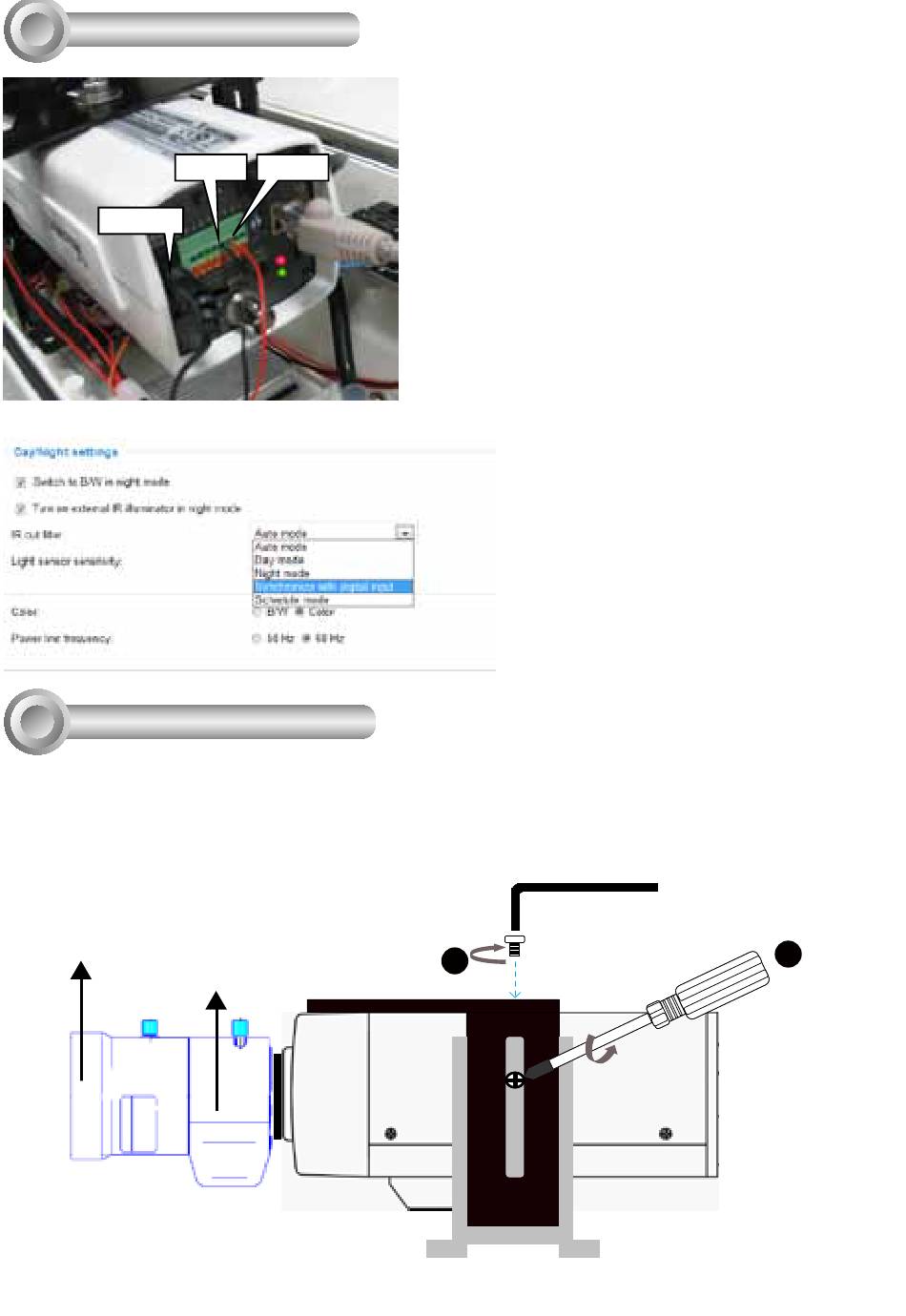

Montáž zařízení
1. Povolte dva šrouby na obou stranách držáku kamery a upravte pozici držáku kamery
posunutím nahoru nebo dolů.
2. Pomocí přiloženého šestihranného klíče typu L upevněte kameru na držák kamery.
3. Připojte ke kameře napájecí kabel a kabel Ethernet.
Boční pohled
Zoomovací
kroužek
Zaostřovací
Uzemnění
DI
kroužek
Jakmile je kamera nainstalovaná můžete pro účely
napájení zapojit 12V DC konektor ke kameře.
Vzhledem k tomu, že je kryt vybaven čidlem, které
řídí okamžik přepnutí do nočního režimu a rozsvítí
IR kontrolky LED. Zapojte červený a oranžový
kabel k DI svorce na svorkovnici a černý kabel k
uzemnění.
Následující údaje stanoví, který kabel (červený
nebo oranžový) musí být připojen k DI.
Červený: Je-li signál IR na vysoké pozici (+ 5 V
DC), zapojte červené a černé kabely.
Oranžový: Je-li signál IR na nízké pozici (+ 0 V
DC), zapojte oranžové a černé kabely.
Nastavte konfiguraci IR filtru kamery
( j e - l i j í m v a š e k a m e r a v y b a v e n a ) v
"Synchronizace s digitálním výstupem".
M o ž n o s t k o n f i g u r a c e l z e n a l é z t v
Konfigurace > Média > Obraz > Obecná
nastavení > Nastavení Den/Noc > Filtr IR.
Šestihranný klíč typu L
