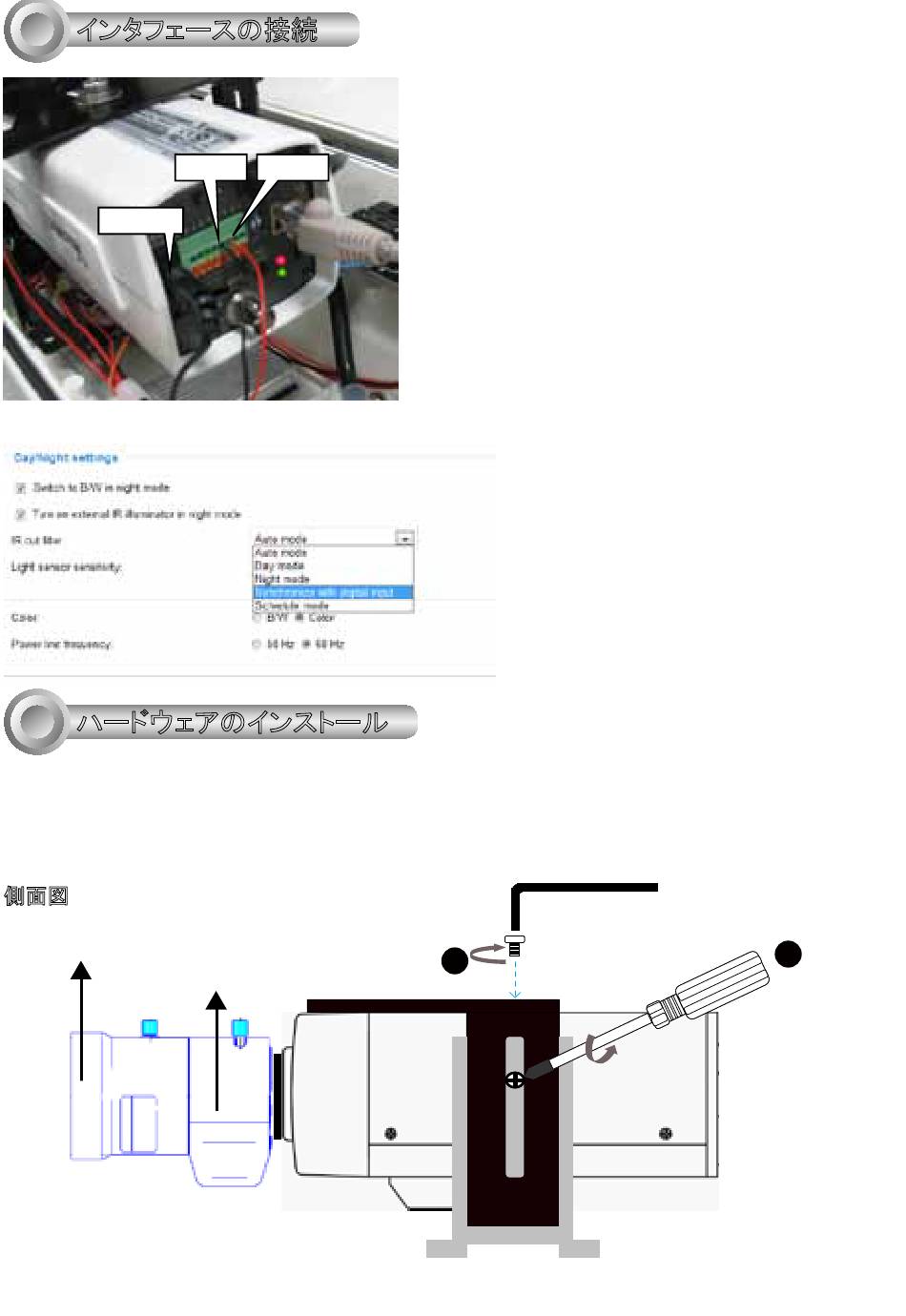

III.
インタフェースの接続
DC 12V
IV.
ハードウェアのインストール
1. カメラブラケットの両側のネジ2本を緩めて、上下にスライドさせてカメラブラケットの位置を調
整します。
2. 付属のL形六角キーレンチを使って、カメラをカメラブラケットに取り付けます。
3. 電力ケーブルおよびイーサネットケーブルをカメラに接続します。
側面図
ズームリング
フォーカスリング
DI
接地
カメラが設置されたら、12 V DCフォンジャックコネクタ
を接続してカメラに電源を供給します。
ハウジングには光センサが付いており、夜間モードに
なるとIR LEDが点灯します。赤またはオレンジのリー
ド線はターミナルブロックのDIピンに、クロのリード線
はGround (接地)ピンに接続します。
どちらのリード線(赤またはオレンジ)をDIピンに接続
するかは以下のように判断します。
赤：IRトリガー信号が高電位側(+ 5 V DC)の場合、赤
と黒のリード線を接続します。
オレンジ：IRトリガー信号が低電位側(+ 0 V DC)の場
合、オレンジおよび黒のリード線を接続します。
カメラのIRカットフィルタ設定(カメラが当機能
対応の場合)を「デジタル入力と同期」に設定
します。
設定オプションは、Configuration (設定) >
Media (メディア) > Image (画像) > General
settings (一般設定) > Day/Night (昼間/夜
間)設定> IRカットフィルタから確認できます。
L形六角キーレンチ
