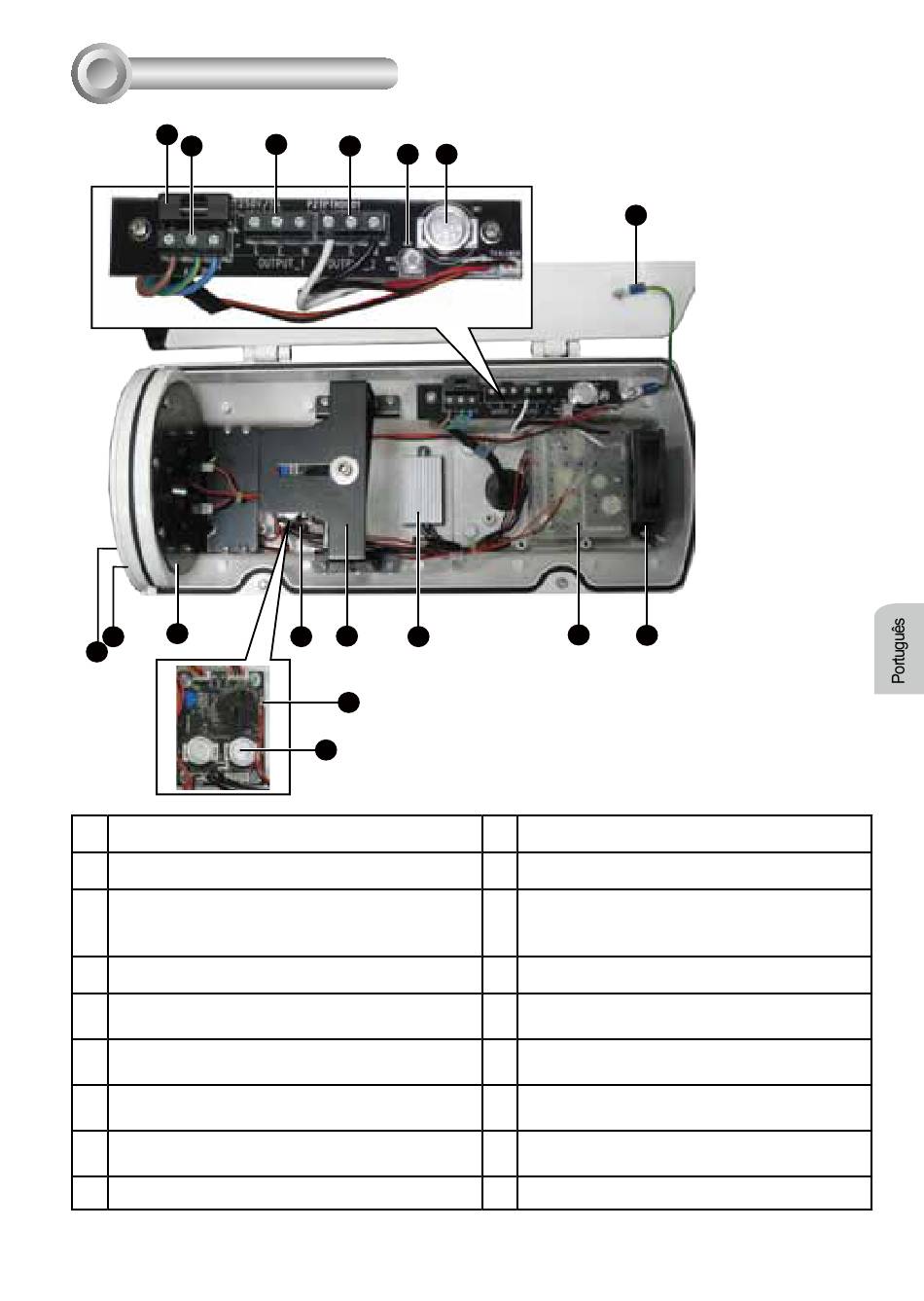

II. Descrição física
11
12
3
2
1
1. Tampa de lentes com aquecedor
3. Placa IV e suporte de placa IV
5. Disparador Dia/Noite: controla o comutador de
modo a cores/mono para câmeras D/N
7. Abraçadeira de Cámara
9. Unidade de Alimentação: Entrada de energia
AC 90 ~ 240 V, saída DC 12 V
11. Porta fusíveis: com um fusível 250 V/5 A
13. Bloco terminal de repuesto SAÍDA_1: para AC
24V ou utilização em cámara AC 90 ~ 240V
15. VR: para ajustar nível de activação do LED
Infravermelho
17. Cabo a terra: para tampa superior
13
14
15 16
6 7 8
5
4
17
9
2. LEDs IR atrás do vidro temperado
4. Interruptor do Termostato
6. Placa de circuito de controlo IV universal:
para controlar mudança de côr/mono e ligar
/desligar sincronização IR
8. Aquecedor
10. Soprador e abraçadeira do soprador
12. Bloco terminal de ENTRADA AC: entrada de
energia externa AC 90 ~ 240 V
14. SAÍDA_2: para unidade de alimentação
16. Interruptor do Termostato: ligue a 35°C e
desligue a 25°C para o soprador
