III.

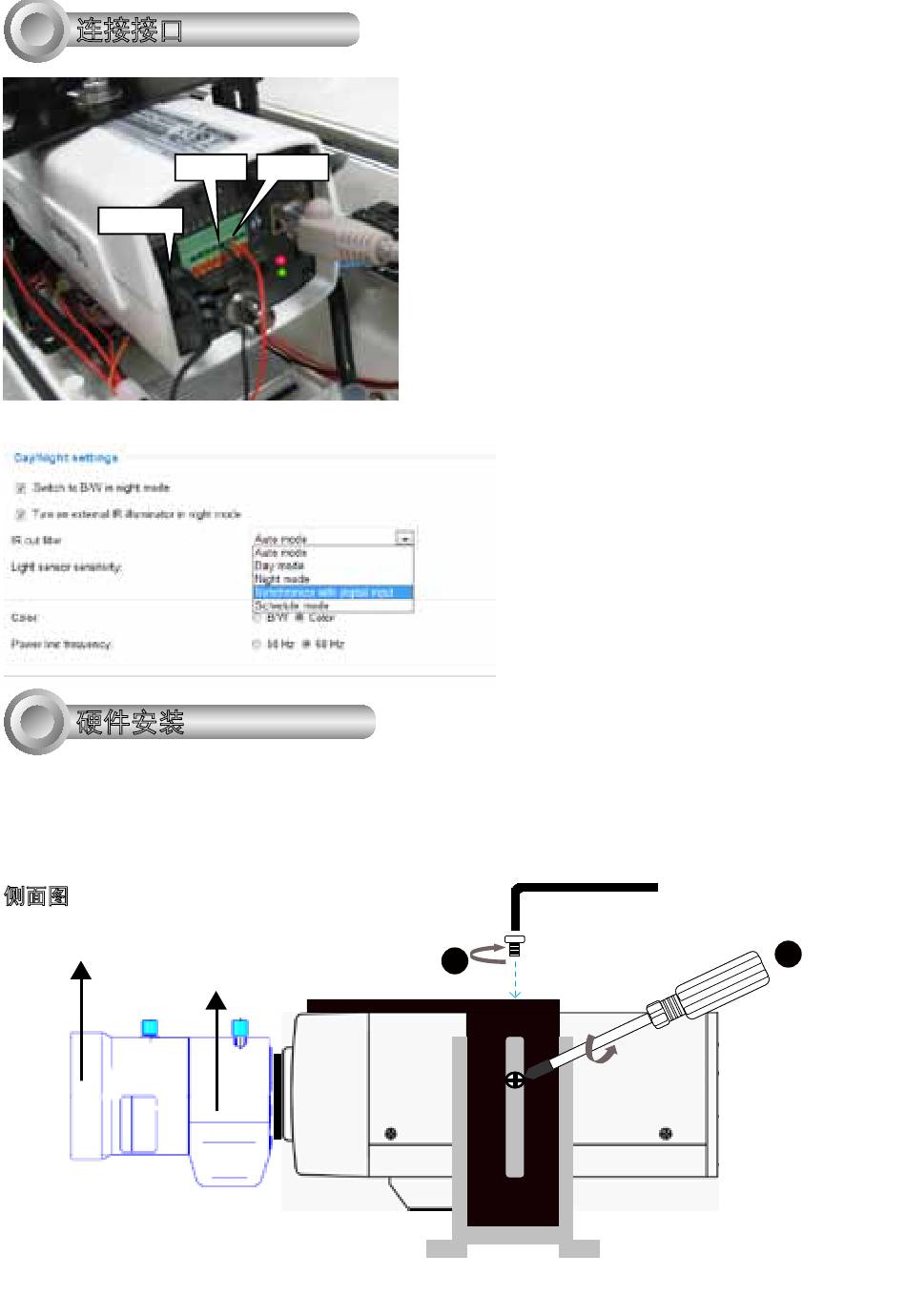

连接接口
12V直流电
IV.
硬件安装
1. 松开摄像机支架双侧的两个螺丝，通过上下滑动摄像机支架调整其位置。
2. 用所提供的L形六角扳手将摄像机固定到摄像机支架上。
3. 将电源线和以太网线连接到摄像机。
侧面图
变焦环
DI
接地线
聚焦环
当安装好一台摄像机后，您可以通过连接具有12 V
直流电源的电话机插孔为摄相机供电。
由于外壳带有一个光线感应器，因此控制开关转入
夜间模式时，同时会点亮红外LED灯。连接红色或
橙色电线至接线端子上的DI引脚，并将黑色电线连
接至接地引脚。
以下判断哪种电线(红色或橙色)应连接到DI引脚。
红色：如果红外触发器信号位于高位上(+5 V直
流)，连接红色和黑色的电线。
橙色：如果红外触发器信号位于低位上(+ 0 V直
流)，连接橙色和黑色的电线。
配 置 摄 像 机 的 红 外 滤 光 片 设 置 到 ( 如 果 您
的 摄 相 机 带 有 红 外 滤 光 片 ) " 同 步 数 字 输
入"。
在配置> 多媒体 >影像 > 一般设置 > 日/夜
设置 > 红外滤光片中可以找到相关配置选
项。
L形六角扳手
2
12
1
