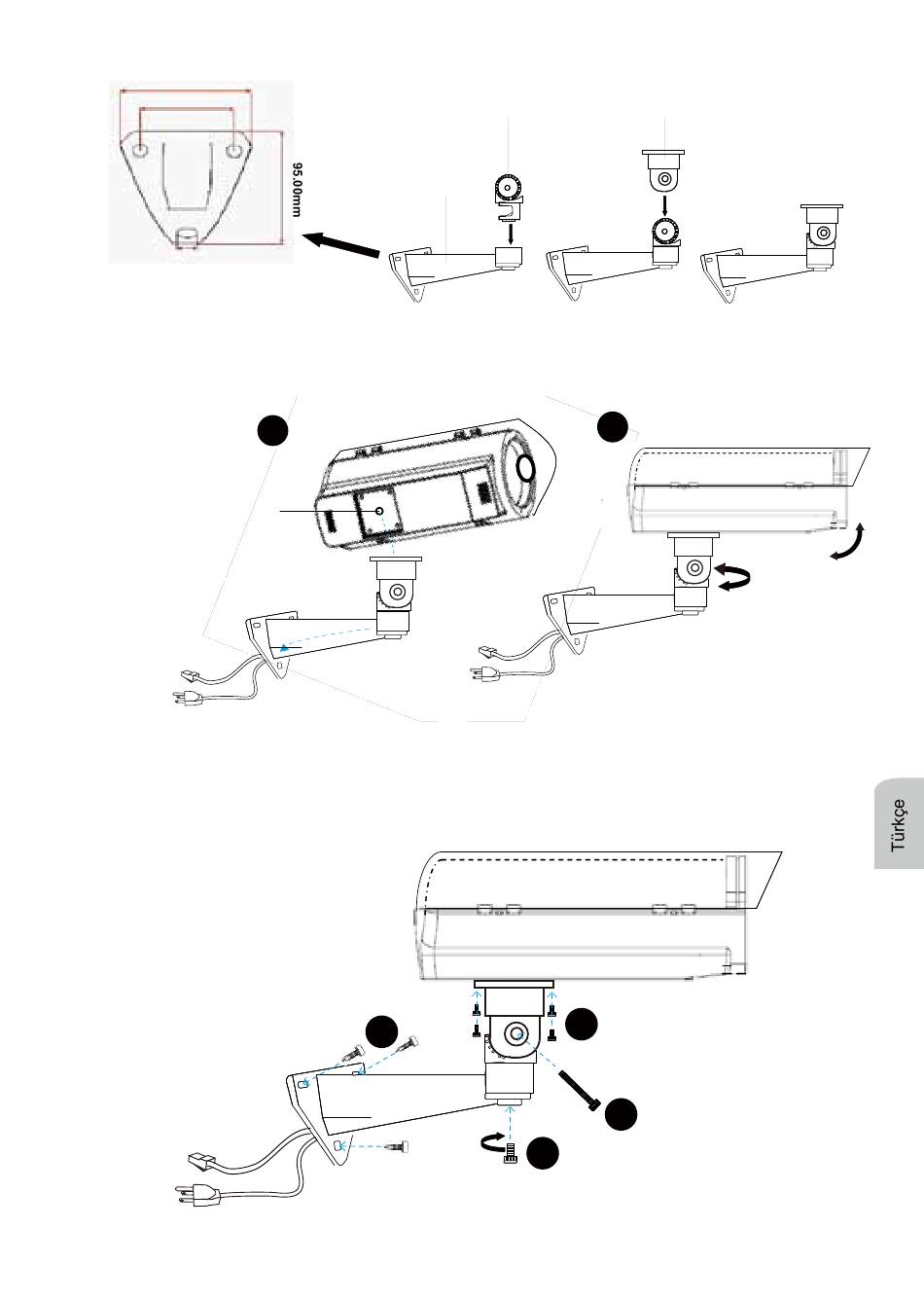

4. Bağlantı parçası kolu (A).(B).(C)'yi monte edin.
110.00mm
83.00mm (B) (C)
(A)
8.00mm
Bağlantı altlığının boyutları
5. Eternet kablosunu ve güç kablosunu, bağlantı parçası kolu yoluyla muhafazanın
altındaki delikten (D) besleyin.
6. Gösterilen alana hedef almak için muhafazayı çevirip sallayın.
6
5
(D)
Eternet kablosu
Güç kablosu
7. Verilen dört adet vidayla muhafazayı bağlantı plakasına (C) takın.
8. (C)'yi (B) ile sabitlemek için verilen uzun vidayı kullanın.
9. (B)'yi (A) ile sabitlemek için verilen uzun vidayı kullanın.
10. AE2000'i istenen bir yere monte etmek için verilen üç vidayı kullanın.
7
10
8
9
