HBM T12 Montageanleitung Seite 28

28
Fluchtlinie

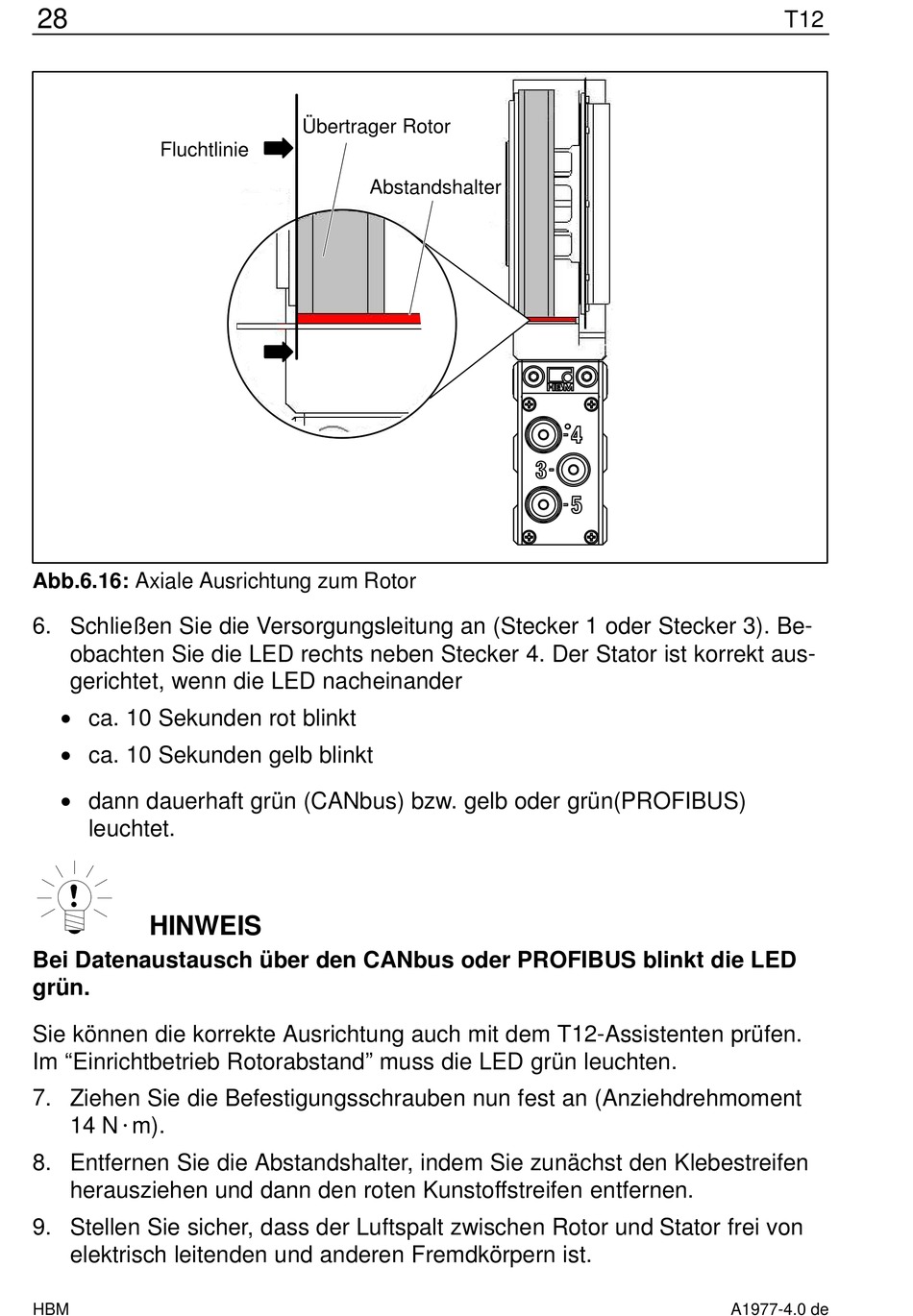

Abb.6.16: Axiale Ausrichtung zum Rotor
6. Schließen Sie die Versorgungsleitung an (Stecker 1 oder Stecker 3). Be-
obachten Sie die LED rechts neben Stecker 4. Der Stator ist korrekt aus-
gerichtet, wenn die LED nacheinander
• ca. 10 Sekunden rot blinkt
• ca. 10 Sekunden gelb blinkt
• dann dauerhaft grün (CANbus) bzw. gelb oder grün(PROFIBUS)
leuchtet.
HINWEIS
Bei Datenaustausch über den CANbus oder PROFIBUS blinkt die LED
grün.
Sie können die korrekte Ausrichtung auch mit dem T12-Assistenten prüfen.
Im "Einrichtbetrieb Rotorabstand" muss die LED grün leuchten.
7. Ziehen Sie die Befestigungsschrauben nun fest an (Anziehdrehmoment
14 N@m).
8. Entfernen Sie die Abstandshalter, indem Sie zunächst den Klebestreifen
herausziehen und dann den roten Kunstoffstreifen entfernen.
9. Stellen Sie sicher, dass der Luftspalt zwischen Rotor und Stator frei von
elektrisch leitenden und anderen Fremdkörpern ist.
HBM
Übertrager Rotor
Abstandshalter
T12
A1977-4.0 de
