Bündel
Ein Bündel ist die Zusammenfas-
sung von Anschlüssen gleicher Art
und Richtung. Ein Anschluss kann
nur einem Bündel zugeordnet wer-
den.
Netzbe-
treiber

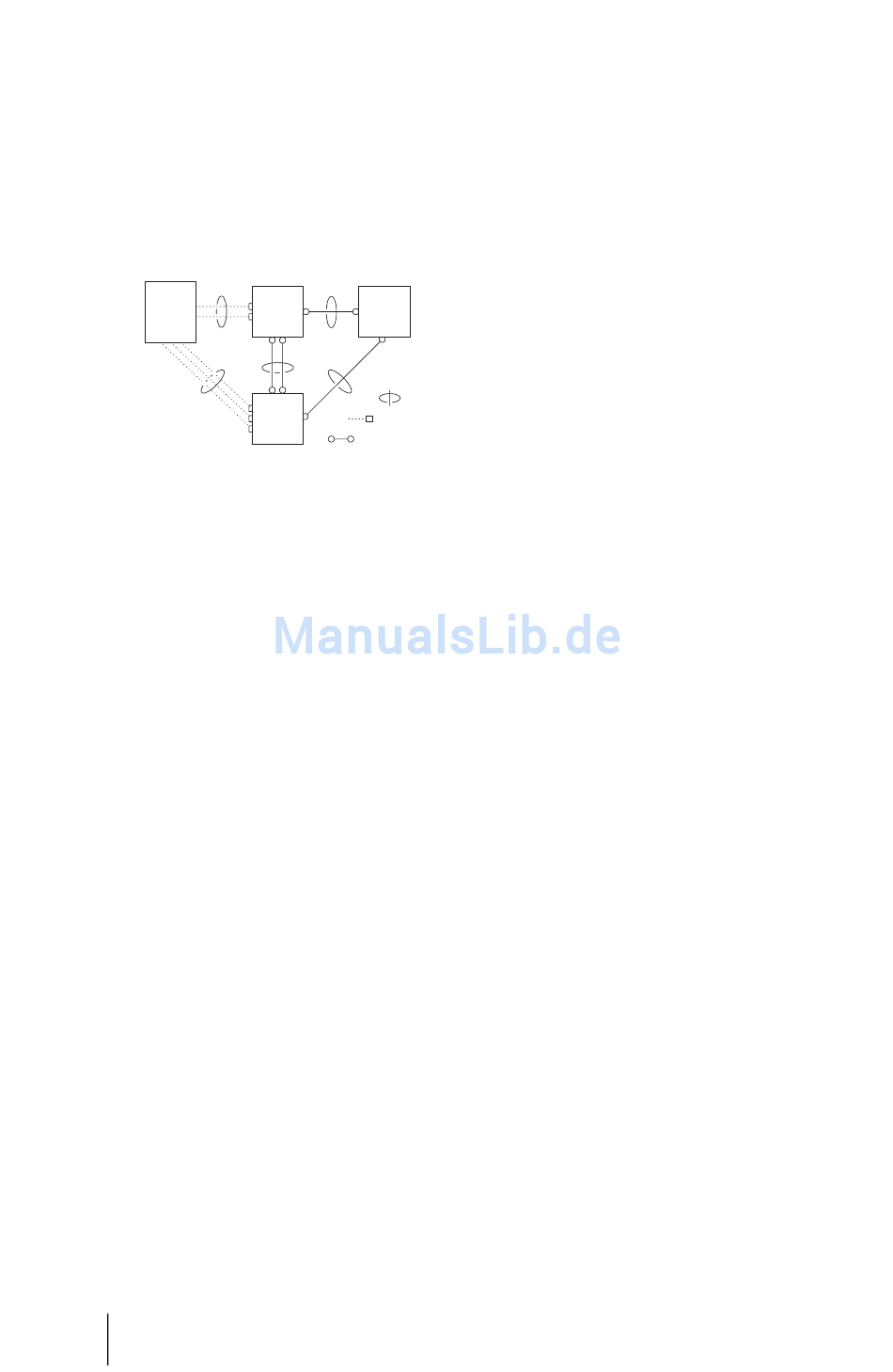

Beispiel für ein TK-Anlagennetzwerk
mit Bündeln
Im obigen Beispiel sind für TK-An-
lage 1 folgende Bündel konfiguriert:
Zwei S
■
räte-Konfiguration zum Netzbe-
treiber, die einem Bündel „A" zu-
geordnet sind.
Drei S
■
schluss-Konfiguration zum Netz-
betreiber, die einem Bündel „B"
zugeordnet sind.
Zwei S
■
TK-Anlage 2, die einem Bündel
„C" zugeordnet sind.
Eine S
■
TK-Anlage 3, die einem Bündel
„E" zugeordnet ist.
Hinweis: Eine Leitung oder ein
Bündel kann nicht direkt belegt wer-
den. Die Belegung erfolgt immer indi-
rekt über einen Leitweg.
82
TK-Anlagenvernetzung
TK- TK-
Anlage Anlage
1 3
A E
C
B D
TK-
Anlage Amtsleitung
2
Festverbindung
-Leitungen in Mehrge-
0
-Leitungen in Anlagenan-
0
-Festverbindungen zur
0
-Festverbindung zur
0
Leitweg
Ein Leitweg (z.B. „Amtsanlassung")
ist die Zusammenfassung von Bün-
deln, die eine Verbindung in eine
Richtung ermöglichen. Ist das erste
Bündel eines Leitweges ausgelastet,
wird das nächste Bündel belegt
(„Bündelüberlauf"). Ein Bündel kann
auch für verschiedene Leitwege ver-
wendet werden.
Im obigen Beispiel ist für
Bündel
TK-Anlage 1 ein Leitweg eingerich-
tet, der eine Verbindung zur
TK-Anlage 2 ermöglicht. Diesem
Leitweg ist das Bündel „C", das Bün-
del „E" und das Bündel „A" zugeord-
net. Möchte nun ein Teilnehmer, der
an TK-Anlage 1 angeschlossen ist, ei-
nen Teilnehmer der TK-Anlage 2 er-
reichen, ist die Reihenfolge der Bele-
gung wie folgt vorgegeben:
Zunächst wird ein freier Kanal
■
im Bündel „C" gesucht.
Sind alle Leitungen von Bündel
■
„C" belegt, wird eine Verbin-
dung über Bündel „E" versucht.
Die TK-Anlage 3 leitet die Ver-
bindung weiter, wenn sie ent-
sprechend konfiguriert ist (siehe
Nummerierung ab Seite 83).
Konnte die indirekte Verbindung
■
über die TK-Anlage 3 nicht auf-
gebaut werden, wird eine Ver-
bindung über Bündel „A" ver-
sucht. Die dazu benötigte
„Vorwahl" kann mit dem Leit-
weg konfiguriert werden.
