Für eine S -Verbindung zwi-
■
0
schen zwei OpenCom 100 be-
nutzen Sie jeweils die RJ-45-
Buchsen eines der externen S
Anschlüsse.
Für eine S -Verbindung zwi-
■
2M
schen zwei
OpenCom 120benutzen Sie je-
weils die Druckklemme des S
Anschlusses.
TK-Anlage 1, S ext
0
1 2 3 4 5 6 7 8
8 7 6 5 4 3 2 1
TK-Anlage 2, S ext
0
(RJ 45-Buchsen)

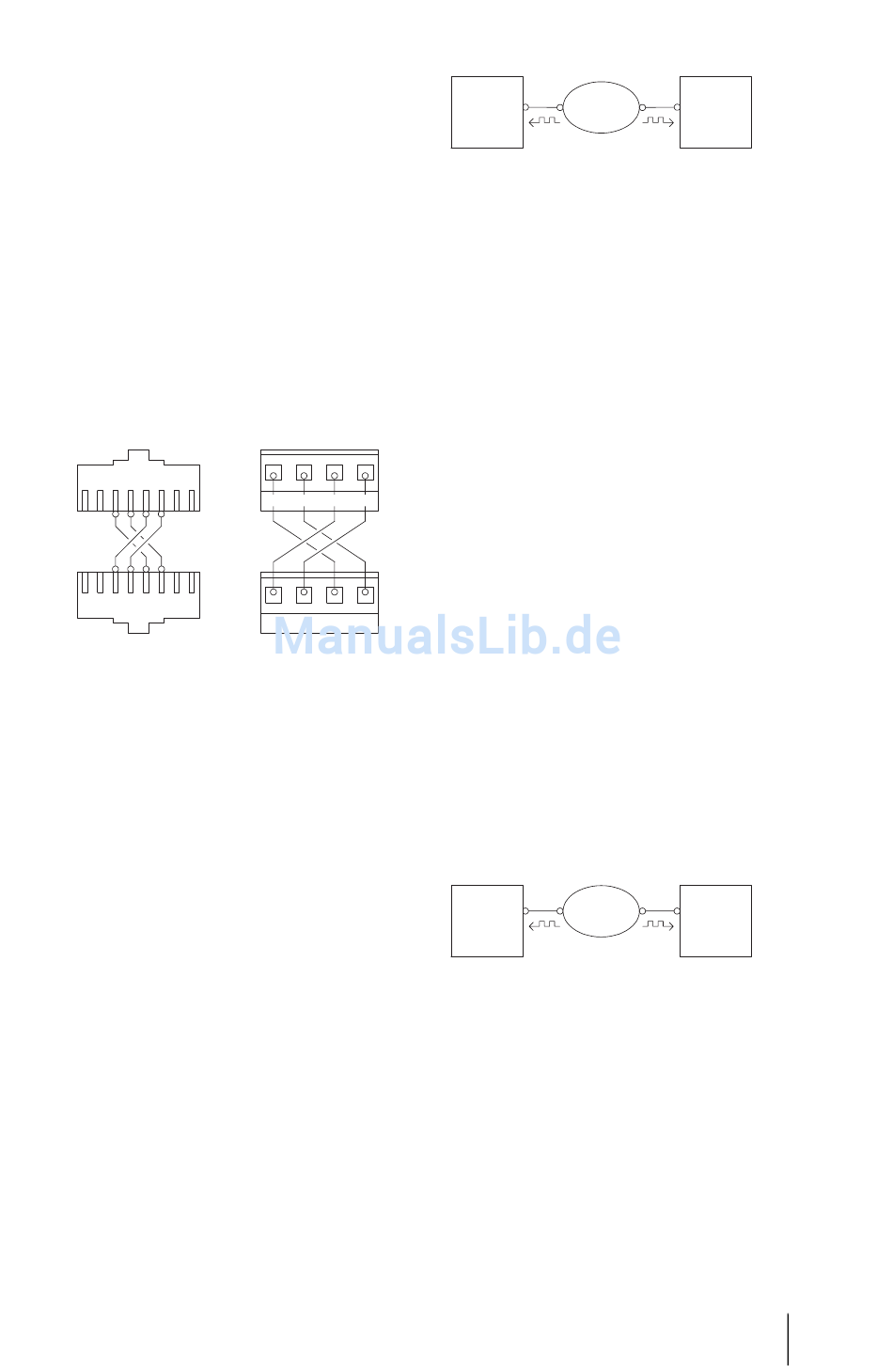

Verdrahtung einer Direktverbindung
Verbindung mit aktivem
Übertragungssystem
Für Entfernungen, die mit einer Di-
rektverbindung nicht mehr über-
brückt werden können, kann ein ak-
tives Übertragungssystem die
Reichweite bis auf 50 km erhöhen.
Üblicherweise ist das Übertragungs-
system für beide verbundenen
TK-Anlagen der L1-Master. Für die
Protokollschichten L2 und L3 ist übli-
cherweise die eine TK-Anlage der
Protokoll-Master und die andere
TK-Anlage der Protokoll-Slave.
TK-Anlagenvernetzung
-
0
-
2M
TK-Anlage 1, S
2M
Rx+ Rx- Tx+ Tx-
Rx+ Rx- Tx+ Tx-
TK-Anlage 2, S
2M
(Druckklemmen)
TK-Anlage 1
Über-
L1-Slave tragungs-
L2-Master system
L3-Master
L1-Master
Verbindung mit aktivem
Übertragungssystem
Hinweis: Das aktive Übertra-
gungssystem selbst erhält seinen L1-
Takt entweder vom Netzbetreiber
oder von einem per Draht angebun-
denen Takt-Generator.
Verbindung über öffentliches
Netz
Für Entfernungen ab 50 km können
Festverbindungen über das öffentli-
che Netz eines Netzbetreibers ver-
wendet werden. Wegen der großen
Entfernung ist die Synchronisation
des L2-Protokolls aus technischen
Gründen nicht mehr möglich. Aus
diesem Grunde ist üblicherweise das
öffentliche Netz für die Protokoll-
schichten L1 und L2 der Protokoll-
Master. Die eine TK-Anlage ist damit
der L3-Master und die andere
TK-Anlage der L3-Slave.
TK-Anlage 1
Öffent-
L1-Slave
liches Netz
L2-Slave
L3-Master
L1-Master
L2-Master
Festverbindung über öffentliches Netz

Konfiguration

Die folgend beschriebenen Konfigu-
rationsmöglichkeiten können Sie in
der Web-Konsole im Menü PBX Kon-
figuration: Leitungen einrichten.
TK-Anlagenvernetzung
TK-Anlage 2
L1-Slave
L2-Slave
L3-Slave
TK-Anlage 2
L1-Slave
L2-Slave
L3-Slave
