Instandsetzen
10.2 Ersatzteiltausch

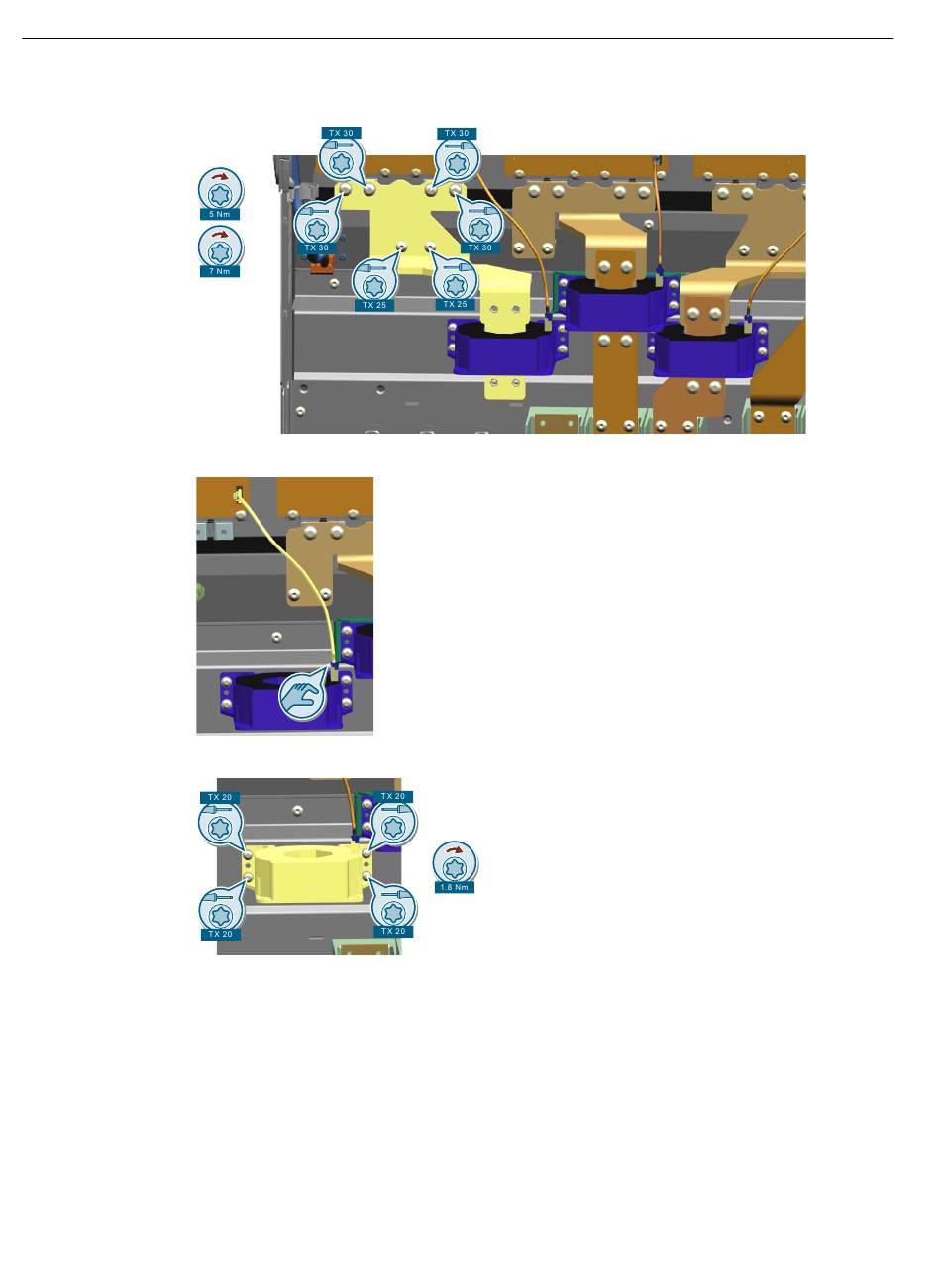

7. Entfernen Sie die untere Kupferschiene (TX-25).
8. Ziehen Sie den Stecker des Stromsensors.
9. Bauen Sie den Stromsensor aus (TX-20).
Der Stromsensor wurde ausgebaut.
❒
Einbau des Stromsensors
1. Stromsensor einbauen.
2. Stecken Sie den Stecker des Stromsensors ein.
3. Montieren Sie die untere Kupferschiene (TX-25).
4. Montieren Sie die obere Kupferschiene (TX30 und TX25).
5. Montieren Sie die IP20-Abdeckung.
