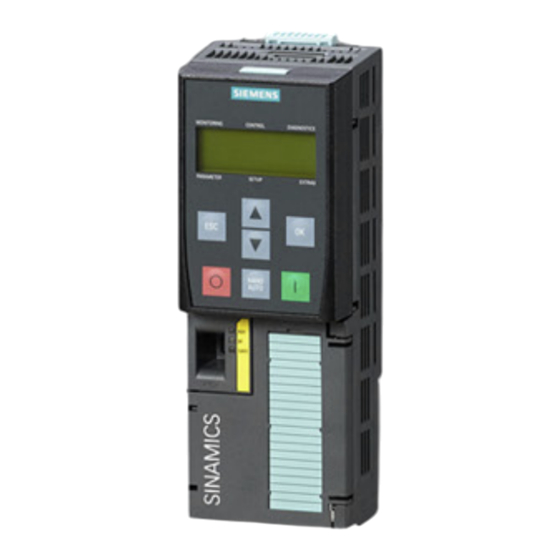

Inhaltszusammenfassung für Siemens CU230P-2

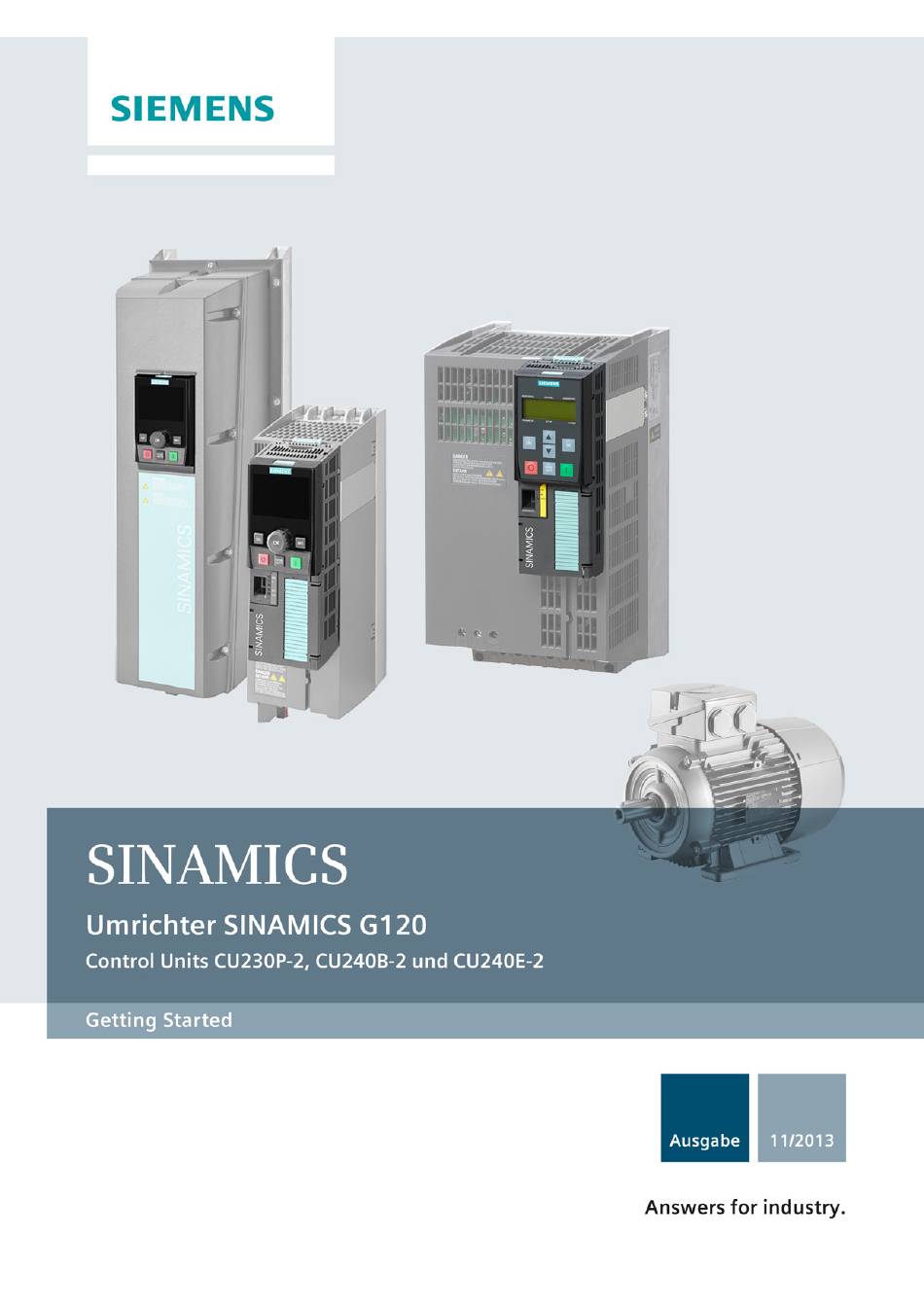

  • Seite 3: Umrichter Mit Den Control Units

    ___________________ Sicherheitshinweise ___________________ Aufbau des Umrichters ___________________ Installieren SINAMICS G120 ___________________ Inbetriebnehmen Umrichter mit den Control Units ___________________ CU230P-2 Mehr Informationen CU240B-2 CU240E-2 Getting Started Ausgabe 11/2013, Firmware V4.6 11/2013 A5E32885834A AA...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Sicherheitsfunktion "Safe Torque Off" freigeben ................. 46 4.2.3 Die wichtigsten Parameter auf einen Blick .................. 48 Mehr Informationen ..........................53 Handbücher für Ihren Umrichter ....................53 Produkt Support ........................... 54 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 6 Hier beginnt eine Handlungsanweisung. Hier endet die Handlungsanweisung. Up- und Downgrade der Firmware Möglichkeiten zum Up- und Downgrade der Firmware finden Sie im Internet unter http://support.automation.siemens.com/WW/news/de/67364620 (http://support.automation.siemens.com/WW/news/de/67364620). Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 7: Sicherheitshinweise

    6. Vergewissern Sie sich, dass die Maschine völlig verriegelt ist ... und dass Sie die richtige Maschine haben. Nach Abschluss der Arbeiten stellen Sie die Betriebsbereitschaft in umgekehrter Reihenfolge wieder her. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 8 Beim Trennen von Steckverbindungen im Betrieb können Lichtbögen zu schweren Verletzungen oder Tod führen. • Öffnen Sie die Steckverbindungen nur im spannungsfreien Zustand, sofern sie nicht ausdrücklich zum Trennen im Betrieb freigegeben sind. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 9 • Halten Sie unbedingt die für die jeweilige Komponente angegebenen Mindestabstände als Lüftungsfreiräume ein. Diese finden Sie in Maßbildern bzw. in den "Produktspezifischen Sicherheitshinweisen" am Beginn des jeweiligen Kapitels. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 10 • Setzen Sie Ihre Anlage erst dann produktiv ein, nachdem Sie den korrekten Ablauf der sicherheitsrelevanten Funktionen sichergestellt haben. Hinweis Wichtige Sicherheitshinweise zu Safety-Funktionen Sofern Sie Safety-Funktionen nutzen wollen, beachten Sie unbedingt die Sicherheitshinweise in den Safety-Handbüchern. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 11: Sicherheitshinweise Zu Elektromagnetischen Feldern (Emf)

    – Tragen von EGB-Schuhen oder EGB-Erdungsstreifen in EGB-Bereichen mit leitfähigem Fußboden • Legen Sie elektronische Bauteile, Baugruppen oder Geräte nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähigem EGB-Schaumstoff, EGB- Verpackungsbeutel, EGB-Transportbehälter). Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 12: Restrisiken Von Antriebssystemen (Power Drive Systems)

    Umrichter der Schutzart Open Type / IP20 müssen derart in einem Metallschaltschrank eingebaut (oder durch eine andere gleichwertige Maßnahme geschützt) werden, dass der Kontakt mit Feuer innerhalb und außerhalb des Umrichters verhindert wird. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 13 Verschmutzungen ausgeschlossen werden kann, ist auch eine entsprechend geringere Schutzart des Schaltschranks zulässig. Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der Technischen Anwenderdokumentation. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 14 Sicherheitshinweise 1.4 Restrisiken von Antriebssystemen (Power Drive Systems) Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 15: Aufbau Des Umrichters

    ) finden Sie unter anderem die folgenden Daten: ● Bezeichnung: z. B. Control Unit CU240E-2 DP-F ● Bestellnummer: z. B. 6SL3244-0BB13-1PA0 ● Version: z. B. A02 (Hardware) Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 16: Control Units

    Die Control Units unterscheiden sich im Wesentlichen durch folgende Faktoren: ● Art der Feldbus-Schnittstellen ● Art und Umfang der Funktionen – z. B. bei CU230P-2… durch zusätzliche spezifische Technologiefunktionen für Pumpen, Lüfter und Kompressoren – z. B. bei CU240E-2… durch zusätzliche integrierte Sicherheitsfunktionen ●...

  • Seite 17: Power Module

    6SL3224-0BE… und 6SL3224-0XE… Baugröße FSGX Leistungsbereich (kW) 0,37 … 1,5 2,2 … 4 7,5 … 15 18,5 … 30 37 … 45 55 … 132 160 … 250 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 18 Die Power Module PM330 gibt es als ungefilterte Geräte in der Schutzart IP20. Externe Netzfilter stehen als Option zur Verfügung. Bestellnummernbereich: 6SL3310-1PE… Baugröße Leistungsbereich (kW) 160 … 200 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 19 Umrichter mit Schutzart IP55 Um die Schutzart IP55 einzuhalten, muss der Umrichter entweder mit einem Operator Panel (IOP bzw. BOP-2) oder mit der Blindabdeckung 6SL3256-1BA00-0AA0 betrieben werden. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 20: Umrichterkomponenten Zusammenbauen

    Aufbau des Umrichters 2.4 Umrichterkomponenten zusammenbauen Umrichterkomponenten zusammenbauen CU aufstecken CU abnehmen Operator Panel aufstecken Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 21: Iop Intelligent Operator Panel

    Durch erneutes Drücken gelangt man wieder in die Anzeige • Kurz drücken: Rückkehr zur vorherigen Anzeige • Drücken länger als 3 Sekunden: Das IOP springt zurück in den Statusbildschirm • Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 22: Menüstruktur

    Das hier dargestellte Menü zeigt die grundsätzliche Struktur. Abhängig vom Softwarestand und von der Control Unit ergeben sich unterschiedliche Unterstrukturen. Anstatt die Applikationsassistenten zu verwenden, können Sie alle Einstellungen grundsätzlich auch direkt über einzelne Parameter ändern. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 23: Installieren

    – Der Schutzleiter entspricht den örtlichen Vorschriften für Ausrüstungen mit erhöhtem Ableitstrom. Verdrahtung von Power Module mit Motor und Versorgungsnetz Bild 3-1 Anschluss der Power Module PM340 1AC Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 24 Anschluss der Power Module PM230 IP20 und in Durchstecktechnik Bild 3-3 Anschluss der Power Module PM230 IP55 Bild 3-4 Anschluss der Power Module PM240, PM240-2 IP20 und in Durchstecktechnik Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 25 Installieren 3.1 Power Module installieren Bild 3-5 Anschluss der Power Module PM250 Bild 3-6 Anschluss der Power Module PM260 Bild 3-7 Anschluss der Power Module PM330 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 26: Control Unit Installieren

    • U -10/0 V … 10 V ⑦ USB-Schnittstelle zur Verbindung mit einem ⑧ Status-LED ⑨ Klemmenleisten für die Digitalausgänge Schnittstellen auf der Unterseite der Control Unit Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 27 Installieren 3.2 Control Unit installieren Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 28: Klemmenleisten Der Cu230P-2

    Verdrahtung bei Verwendung externer Spannungsversorgungen. Anschluss eines M-schaltenden Kontakts. Hinweis Bei Anschluss eines M-Schaltenden Kontakts kann ein Erdschluss am Digitaleingang zu einer ungewollten Ansteuerung des Eingangs führen. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 29: Control Unit Cu240B / Cu240E

    Installieren 3.2 Control Unit installieren 3.2.2 Control Unit CU240B / CU240E 3.2.2.1 Schnittstellen der CU240B-2 und CU240E-2 Bild 3-8 Design der Control Unit am Beispiel der CU240E-2 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 30 Installieren 3.2 Control Unit installieren Die Feldbus-Schnittstelle des Umrichter ist auf der Unterseite der Control Unit. Bild 3-9 Belegung der Feldbus-Schnittstellen Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 31: Klemmenleisten Der Control Units Cu240B-2

    Verdrahtung bei Verwendung externer Spannungsversorgungen. Anschluss eines P-schaltenden Kontakts. ⑤ Verdrahtung bei Verwendung der internen Spannungsversorgungen. Anschluss eines M-schaltenden Kontakts. ⑥ Verdrahtung bei Verwendung externer Spannungsversorgungen. Anschluss eines M-schaltenden Kontakts. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 32: Klemmenleisten Der Control Units Cu240E-2

    Verdrahtung bei Verwendung externer Spannungsversorgungen. Anschluss eines P-schaltenden Kontakts. ⑤ Verdrahtung bei Verwendung der internen Spannungsversorgungen. Anschluss eines M-schaltenden Kontakts. ⑥ Verdrahtung bei Verwendung externer Spannungsversorgungen. Anschluss eines M-schaltenden Kontakts. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 33: Vorbelegung Der Klemmenleiste Wählen

    3. Merken Sie sich die Makro-Nummer der passenden Voreinstellung. Sie müssen diese Makro-Nummer bei der Inbetriebnahme des Umrichters einstellen. Sie haben die passende Vorbelegung des Umrichters gefunden. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 34 Control Units CU240E-2 Control Units CU240E-2 PROFIdrive Telegramm 352 PROFIdrive Telegramm 1 PROFIdrive Telegramm 1 Nur mit den Control Units CU240E-2 F, CU240E-2 DP-F und CU240E-2 PN-F. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 35 Makro 7: Umschalten über DI 3 zwischen Feldbus und Tippen Makro 8: Motorpotenziometer (MOP) mit Sicherheitsfunktion Control Units CU230P-2 und CU240E-2 Control Units CU240E-2 Werkseinstellung für Umrichter mit PROFIBUS- oder PROFINET-Schnittstelle PROFIdrive Telegramm 1 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 36 RS485-Schnittstelle Makro 12: Zweidrahtsteuerung mit Makro 13: Sollwert über Analogeingang Methode 1 mit Sicherheitsfunktion Control Units CU230P-2 und Control Units CU240E-2 CU240E-2 Werkseinstellung für Umrichter mit RS485-Schnittstelle Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 37 Makro 15: Umschalten über DI 3 zwischen Analogsollwert und Makro 17: Zweidrahtsteuerung mit Motorpotenziometer (MOP) Methode 2 Control Units CU230P-2 und CU240E-2 Makro 18: Zweidrahtsteuerung mit Methode 3 Control Units CU240B-2 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 38 Makro 20: Dreidrahtsteuerung mit Makro 21: Feldbus USS Methode 2 Methode 2 Control Units CU240B-2 Control Units CU240B-2 Control Units CU230P-2 und CU240E2 USS-Einstellung: 38400 Baud, 2 PZD, PKW variabel Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 39 USS-Einstellung: 38400 Baud, 2 PZD, CANopen-Einstellung: 20 kBaud PKW variabel Makro 101: Universalanwendungen Makro 103: Pumpen Druckregelung Makro 104: ESM Treppenhaus Druckregelung Control Units CU230P-2 Control Units CU230P-2 Control Units CU230P-2 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 40 Makro 105: Lüfter Druckregelung + Makro 106: Kühlturm aktiver Fühler + Makro 107: Kühlturm LG-Ni1000 Fühler ESM mit Festsollwert Energiesparmodus + Energiesparmodus Control Units CU230P-2 Control Units CU230P-2 Control Units CU230P-2 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 41: Klemmenleiste Verdrahten

    Siehe auch Abschnitt: Vorbelegung der Klemmenleiste wählen (Seite 33). ● Sie haben das passende Werkzeug: – Kleiner Schraubenzieher zum Öffnen der Federzugklemmen – Werkzeug zum Abisolieren der Leitungen Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 42: Beschreibungsdateien Für Feldbusse

    Sie dann die Datei auf Ihr Programmiergerät oder Ihren PC übertragen. GSDML für Internet: PROFINET (http://support.automat ion.siemens.com/WW/ view/de/26641490) EDS für CANopen Internet: (http://support.automat ion.siemens.com/WW/ view/de/48351511) EDS für EtherNet/IP Informationen dazu finden Sie in der Betriebsanleitung Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 43: Inbetriebnehmen

    Verknüpfung zum Umrichter über USB-Schnittstelle, 6SL3072-0AA00-0AG0 PROFIBUS oder PROFINET Download: (http://support.automation.siemens.com/WW/view/de/1080498 5/133200) Drive ES Basic 6SW1700-5JA00-5AA0 Als Option zu STEP 7 mit Routingfunktion über Netzwerkgrenzen für PROFIBUS und PROFINET Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 44: Inbetriebnahme

    ● Am Ende der Inbetriebnahme sollten Sie die Einstellungen Ihres Umrichters z. B. auf dem IOP sichern, damit sie bei einem Defekt des Umrichters nicht verloren gehen. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 45: Einstellungen Im Menü Grundinbetriebnahme

    Stillstand abgebremst werden soll. 22/28 Motor-Temperatursensor Typ des Temperatursensors eingeben p0610 = … 23/28 Motorhaltebremse Konfiguration eingeben p1215 = … 24/28 MHB Öffnungszeit Öffnungszeit einstellen p1216 = … Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 46: Sicherheitsfunktion "Safe Torque Off" Freigeben

    Wenn Sie die "Safe Torque Off" über Digitaleingänge realisieren, werden der DI4 und DI5 zum Fehlersicheren Digitaleingang (FDI) zusammen gefasst. Sie dürfen diese Digitaleingänge nicht für andere Befehle verwenden. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 47 17/18 Speichern der Einstellungen Bestätigen mit OK 18/18 Speichern, bitte warten Sie haben die Sicherheitsfunktion STO im Umrichter freigegeben und können STO über die Klemmen 16 und 17 anwählen. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 48: Die Wichtigsten Parameter Auf Einen Blick

    Mögliche Einstellungen (Auswahlmöglichkeiten abhängig vom Typ der CU) p2030 0: Kein Protokoll (das bedeutet: Steuerung über Digitaleingänge / Anschlussklemmen) 1: USS 2: Modbus 3: PROFIBUS DP 4: CAN 5: BACnet 7: PROFINET 8: P1 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 49 6: Lineare U/f-Kennlinie mit FCC für frequenzgenaue Anwendungen in der Textiltechnik 7: Quadratische U/f-Kennlinie mit ECO 19: U/f-Steuerung ohne Kennlinie 20: Vektorregelung ohne Drehzahlgeber 22: Drehmomentregelung ohne Drehzahlgeber Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 50: Funktion Einer Klemme Ändern

    2. Stellen Sie diesen Parameter auf den Wert des Statusparameters r0722.x des gewünschten Digitaleingangs ein. Funktion : Fehler über DI 1 quittieren. Einstellung : p3981 = 722.1 Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 51 2. Stellen Sie diesen Parameter auf den Wert des Statusparameters r0755.x des Analogeingangs ein. Benutzen Sie Parameter p0756[0] und den I/U-Schalter auf der Vorderseite des Frequenzumrichters, um den Analogeingang als Spannungs- oder Stromeingang zu konfigurieren. Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
  • Seite 52 Abkürzung Mögliche Einstellung p0601 T1 Motor (+) 0: Kein Sensor (Werkseinstellung) 1: PTC-Thermistor (→ P0604) T2 Motor (-) 2: KTY84 (→ P0604) 4: ThermoClick-Sensor p0604 Motortemperatur Warnschwelle Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 53: Mehr Informationen

    SINAMICS G120 installieren Power Module: PM240, PM250 und PM260 • PM240-2 • PM230 • PM330 • Installationsanleitung Komponenten für Drosseln, Filter und installieren Bremswiderstände Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...

  • Seite 54: Produkt Support

    Deutschland Italien Spanien Großbritannien +33 (0) 821 801 122 +49 (0)911 895 7222 +39 (02) 24362000 +34 902 237 238 +44 161 446 5545 Weitere Service-Telefonnummern: (http://support.automation.siemens.com/WW/view/de/4000024) Umrichter mit den Control Units CU230P-2; CU240B-2; CU240E-2 Getting Started, 11/2013, A5E32885834A AA...
