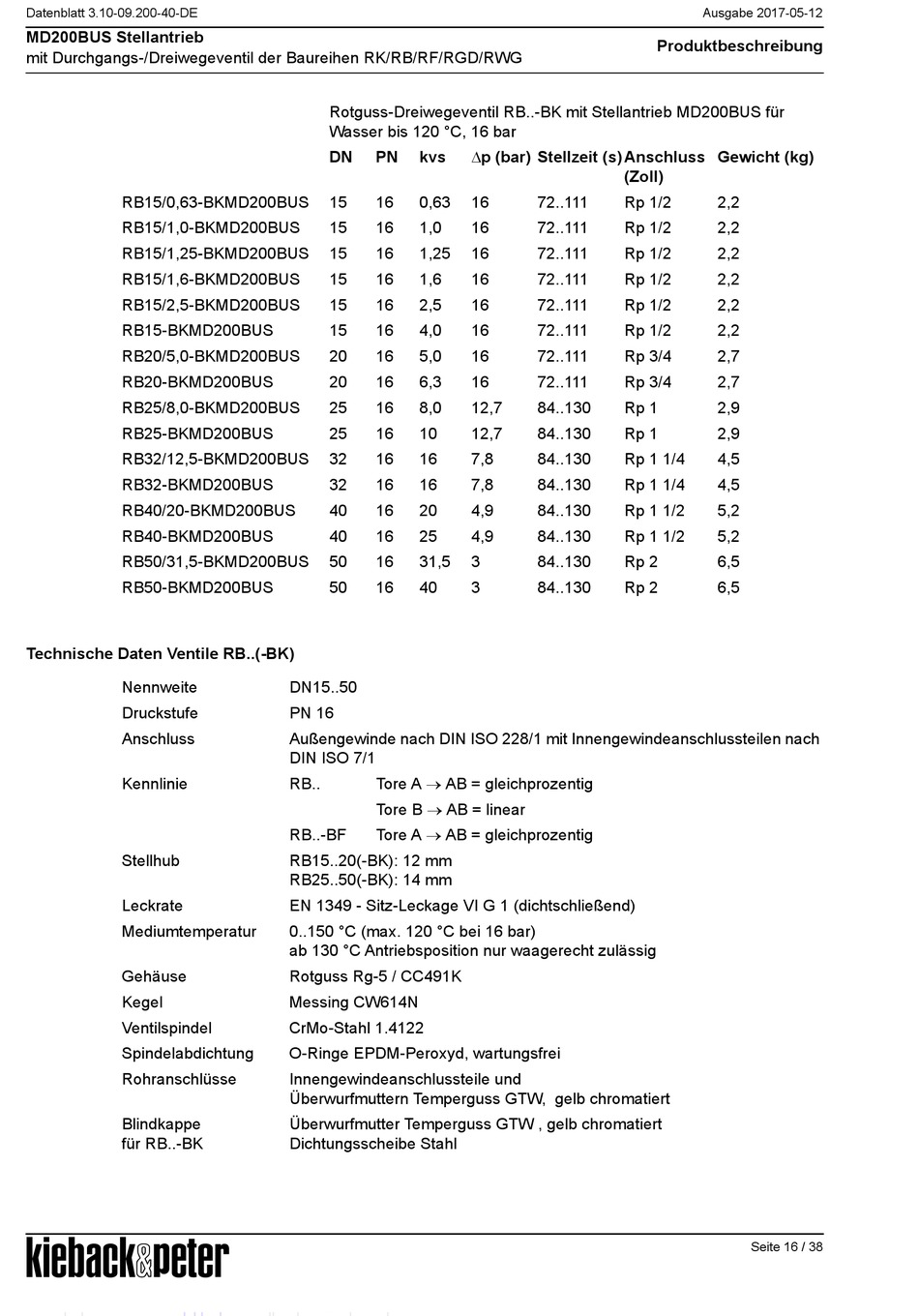

Datenblatt 3.10-09.200-40-DE
MD200BUS Stellantrieb
mit Durchgangs-/Dreiwegeventil der Baureihen RK/RB/RF/RGD/RWG
RB15/0,63-BKMD200BUS
RB15/1,0-BKMD200BUS
RB15/1,25-BKMD200BUS
RB15/1,6-BKMD200BUS
RB15/2,5-BKMD200BUS
RB15-BKMD200BUS
RB20/5,0-BKMD200BUS
RB20-BKMD200BUS
RB25/8,0-BKMD200BUS
RB25-BKMD200BUS
RB32/12,5-BKMD200BUS
RB32-BKMD200BUS
RB40/20-BKMD200BUS
RB40-BKMD200BUS
RB50/31,5-BKMD200BUS
RB50-BKMD200BUS
Technische Daten Ventile RB..(-BK)
Nennweite
Druckstufe
Anschluss
Kennlinie
Stellhub
Leckrate
Mediumtemperatur
Gehäuse
Kegel
Ventilspindel
Spindelabdichtung
Rohranschlüsse
Blindkappe
für RB..-BK
A
Rotguss-Dreiwegeventil RB..-BK mit Stellantrieb MD200BUS für
Wasser bis 120 °C, 16 bar
DN
PN
kvs
15
16
0,63
15
16
1,0
15
16
1,25
15
16
1,6
15
16
2,5
15
16
4,0
20
16
5,0
20
16
6,3
25
16
8,0
25
16
10
32
16
16
32
16
16
40
16
20
40
16
25
50
16
31,5
50
16
40
DN15..50
PN 16
Außengewinde nach DIN ISO 228/1 mit Innengewindeanschlussteilen nach
DIN ISO 7/1
Tore A AB = gleichprozentig
RB..
Tore B AB = linear
Tore A AB = gleichprozentig
RB..-BF
RB15..20(-BK): 12 mm
RB25..50(-BK): 14 mm
EN 1349 - Sitz-Leckage VI G 1 (dichtschließend)
0..150 °C (max. 120 °C bei 16 bar)
ab 130 °C Antriebsposition nur waagerecht zulässig
Rotguss Rg-5 / CC491K
Messing CW614N
CrMo-Stahl 1.4122
O-Ringe EPDM-Peroxyd, wartungsfrei
Innengewindeanschlussteile und
Überwurfmuttern Temperguss GTW, gelb chromatiert
Überwurfmutter Temperguss GTW , gelb chromatiert
Dichtungsscheibe Stahl
p (bar) Stellzeit (s) Anschluss
(Zoll)
16
72..111
Rp 1/2
16
72..111
Rp 1/2
16
72..111
Rp 1/2
16
72..111
Rp 1/2
16
72..111
Rp 1/2
16
72..111
Rp 1/2
16
72..111
Rp 3/4
16
72..111
Rp 3/4
12,7
84..130
Rp 1
12,7
84..130
Rp 1
7,8
84..130
Rp 1 1/4
7,8
84..130
Rp 1 1/4
4,9
84..130
Rp 1 1/2
4,9
84..130
Rp 1 1/2
3
84..130
Rp 2
3
84..130
Rp 2
Ausgabe 2017-05-12
Produktbeschreibung
Gewicht (kg)
2,2
2,2
2,2
2,2
2,2
2,2
2,7
2,7
2,9
2,9
4,5
4,5
5,2
5,2
6,5
6,5
Seite 16 / 38
