Gerätebeschreibung

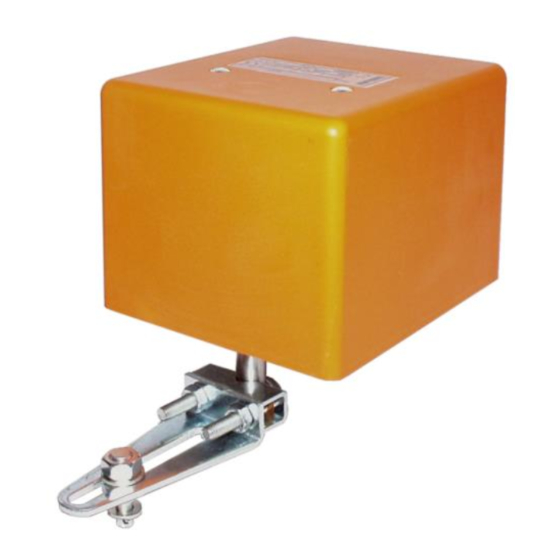

Klappen-Stellantrieb M20, M20Y
Die Klappen-Stellantriebe M20 und M20Y dienen
zur Verstellung von Luftklappen, Heizungsmischern
und Drosselklappen.
Inhalt
Klappen-Stellantrieb M20, M20Y ............................................................................................. 1
Hinweise zur Gerätebeschreibung ...................................................................................... 2
Sicherheitshinweise ....................................................................................................... 2
Qualifiziertes Fachpersonal ........................................................................................... 2
Anwendung ......................................................................................................................... 3
Typen .................................................................................................................................. 3
Technische Daten ............................................................................................................... 3
Zubehör .......................................................................................................................... 3
Abmessungen ................................................................................................................ 4
Installation ........................................................................................................................... 4
Anschluss ....................................................................................................................... 5
Montage .............................................................................................................................. 6
Inbetriebnahme ................................................................................................................... 6
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50
12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.de
Technisches Datenblatt 3.50-30.020-01-DE
M20, M20Y Klappen-Stellantrieb
Seite
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter M20
Inhaltszusammenfassung für Kieback&Peter M20
-

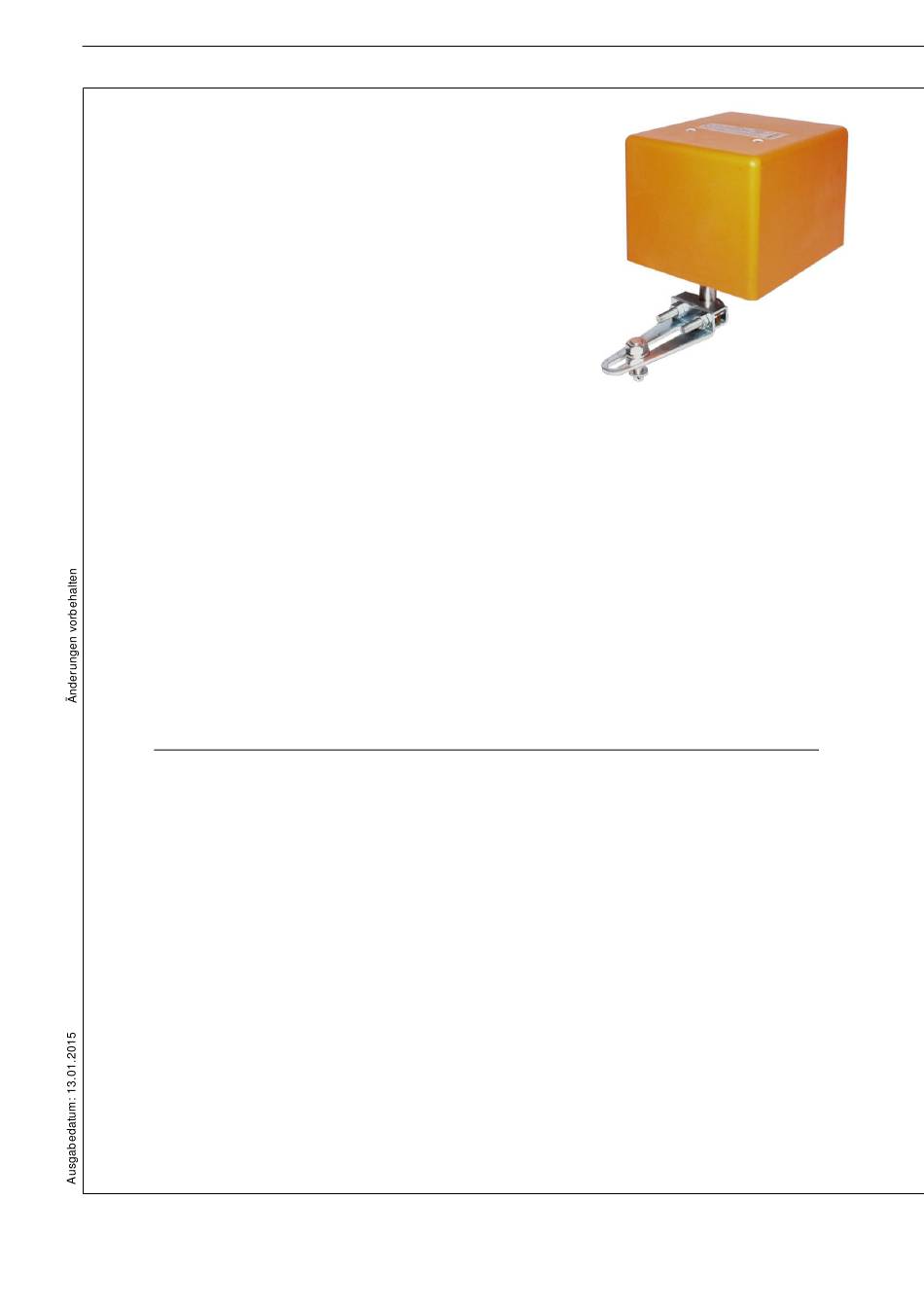

Seite 1: Inhaltsverzeichnis
Technisches Datenblatt 3.50-30.020-01-DE Gerätebeschreibung M20, M20Y Klappen-Stellantrieb Klappen-Stellantrieb M20, M20Y Die Klappen-Stellantriebe M20 und M20Y dienen zur Verstellung von Luftklappen, Heizungsmischern und Drosselklappen. Inhalt Seite Klappen-Stellantrieb M20, M20Y ..................... 1 Hinweise zur Gerätebeschreibung ..................2 Sicherheitshinweise ....................... 2 Qualifiziertes Fachpersonal ................... 2 Anwendung ......................... -
Seite 2: Hinweise Zur Gerätebeschreibung
M20, M20Y Klappen-Stellantrieb Hinweise zur Gerätebeschreibung Die Beschreibung enthält Hinweise zum Einsatz und zur Montage der Klappen-Stellantriebe M20 und M20Y Sollten Fragen auftreten, die nicht mit Hilfe der Gerätebeschreibung geklärt werden können, sind weitere Informationen beim Lieferanten oder Hersteller einzuholen. -
Seite 3: Anwendung
Technisches Datenblatt 3.50-30.020-01-DE Gerätebeschreibung M20, M20Y Klappen-Stellantrieb Anwendung Die Klappen-Stellantriebe M20 und M20Y dienen zur Verstellung von Luftklappen, Heizungsmischern und Drosselklappen. Er wird mit einem eingestellten Drehwinkel von 90° geliefert. Der Drehwinkel kann dem Klappengestänge im Bereich von 0..90° leicht angepasst werden. -
Seite 4: Abmessungen
Gerätebeschreibung M20, M20Y Klappen-Stellantrieb Abmessungen Installation Achtung Netzspannung 230 V beim Klappen-Stellantrieb M20 und bei Einsatz des Endumschalter E ist eine Netzspannung 230 V an den Anschluss- klemmen des Endumschalter möglich! Gefahr Die Elektroinstallation mit dem Geräteanschluss darf nur qualifiziertes Fachpersonal, z.B. -
Seite 5: Anschluss
Technisches Datenblatt 3.50-30.020-01-DE Gerätebeschreibung M20, M20Y Klappen-Stellantrieb Anschluss M20-A90 M20Y F04/250C Triac Y = 0..10 V DC 230 V AC 24 V AC 0 V AC/DC 24 V AC Y = 0..10 V DC 0 V AC/DC 24 V AC Handschalteranschluss Anschluss Zubehör... -
Seite 6: Montage
Haubenboden erforderlich. Befestigung des Klappen-Stellantriebs direkt an den 6 Gehäusebohrungen M 4x15 oder mit Wandkonsole W/M20 (Zubehör). Für die Montage auf einen Mischer stehen die Anbausätze Z27/Z28 als Zubehör zur Verfügung. Die anzuschließenden Anlagenteile (Klappengestänge/Drosselklappe/Mischer) sind auf Leichtgängigkeit zu prüfen. - Seite 7 Klemmen 1 - 3 Stetigsignal Y = 0 V DC M20/M20-A90 - Stellrichtungsumkehr: 1. Klappen-Stellantrieb spannungsfrei schalten und Haube abnehmen. 2. Anschlussleitungen der Klemmen 2 und 3 sowie der Klemmen 5 und 7 tauschen 3. Haube aufsetzen und Antriebsfunktion prüfen.
- Seite 8 Technisches Datenblatt 3.50-30.020-01-DE Gerätebeschreibung M20, M20Y Klappen-Stellantrieb Drehwinkel- M20Y einstellung 1. Klappen-Stellantrieb spannungsfrei schalten und Haube abnehmen. 2. Befestigungsschraube der Befestigungs- Nockenscheiben lösen, Nockenscheiben schraube einstellen und wieder sichern. (Torx T2) 3. Motorstromkreis muss in beiden Klappenendstellungen bzw. in beiden...
