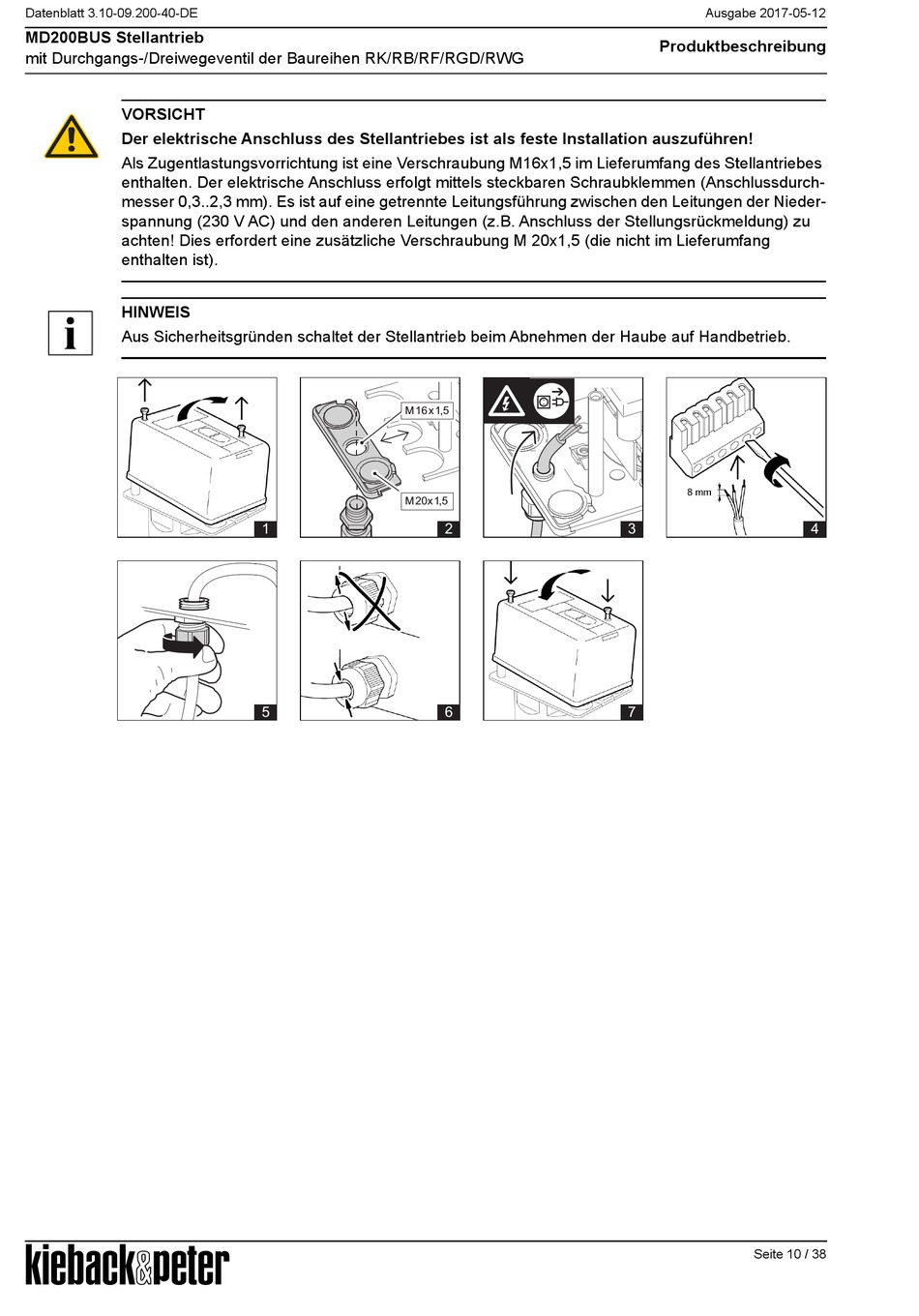

Datenblatt 3.10-09.200-40-DE
MD200BUS Stellantrieb
mit Durchgangs-/Dreiwegeventil der Baureihen RK/RB/RF/RGD/RWG
VORSICHT
Der elektrische Anschluss des Stellantriebes ist als feste Installation auszuführen!
Als Zugentlastungsvorrichtung ist eine Verschraubung M16x1,5 im Lieferumfang des Stellantriebes
enthalten. Der elektrische Anschluss erfolgt mittels steckbaren Schraubklemmen (Anschlussdurch-
messer 0,3..2,3 mm). Es ist auf eine getrennte Leitungsführung zwischen den Leitungen der Nieder-
spannung (230 V AC) und den anderen Leitungen (z.B. Anschluss der Stellungsrückmeldung) zu
achten! Dies erfordert eine zusätzliche Verschraubung M 20x1,5 (die nicht im Lieferumfang
enthalten ist).
HINWEIS
Aus Sicherheitsgründen schaltet der Stellantrieb beim Abnehmen der Haube auf Handbetrieb.
A
M16 x 1,5
M 20x1,5
1
5
2
6
Ausgabe 2017-05-12
Produktbeschreibung
3
7
Seite 10 / 38
