Ausgabe 2017-05-12

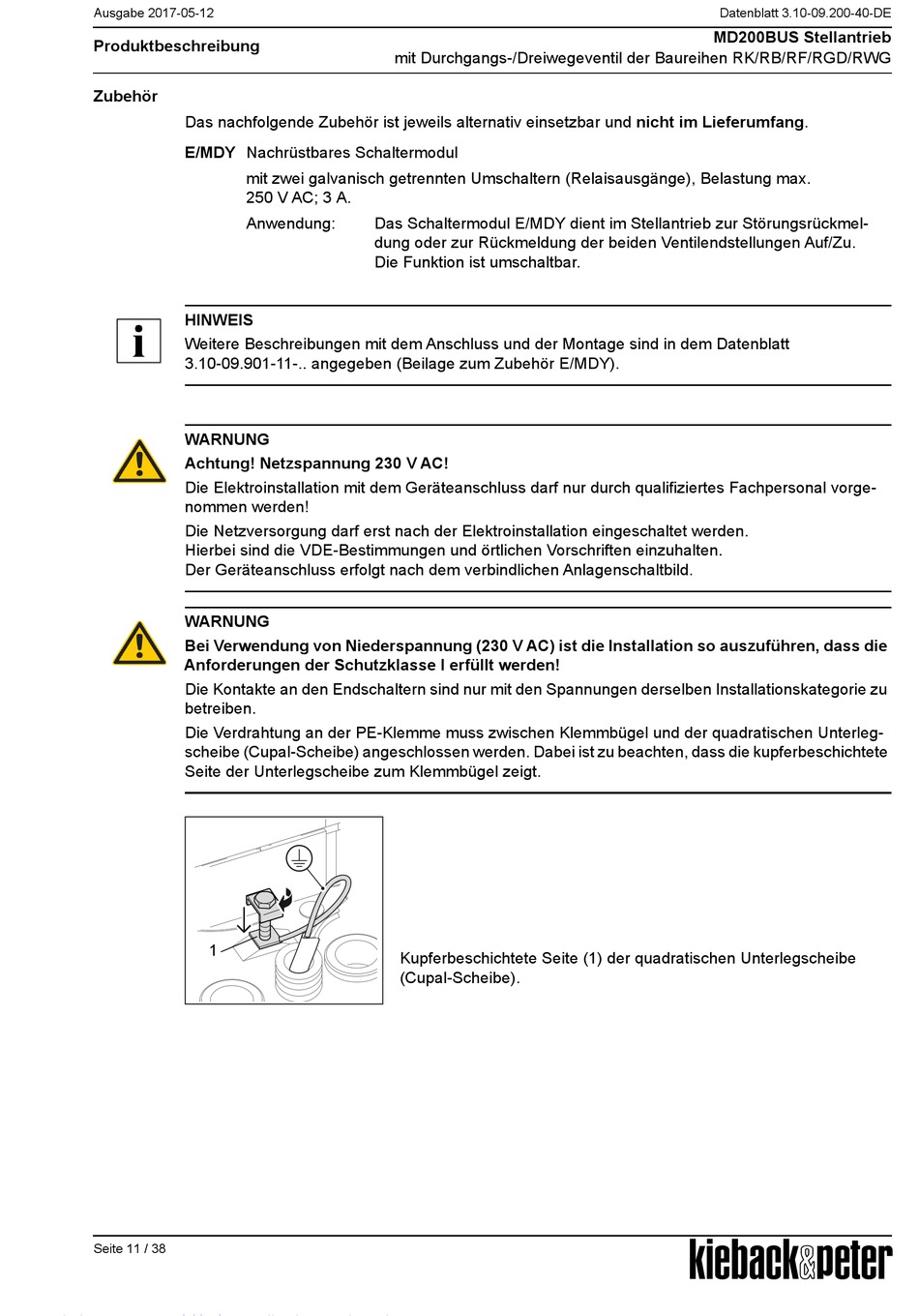

Produktbeschreibung
Zubehör
Das nachfolgende Zubehör ist jeweils alternativ einsetzbar und nicht im Lieferumfang.
E/MDY Nachrüstbares Schaltermodul
mit zwei galvanisch getrennten Umschaltern (Relaisausgänge), Belastung max.
250 V AC; 3 A.
Anwendung:
HINWEIS
Weitere Beschreibungen mit dem Anschluss und der Montage sind in dem Datenblatt
3.10-09.901-11-.. angegeben (Beilage zum Zubehör E/MDY).
WARNUNG
Achtung! Netzspannung 230 V AC!
Die Elektroinstallation mit dem Geräteanschluss darf nur durch qualifiziertes Fachpersonal vorge-
nommen werden!
Die Netzversorgung darf erst nach der Elektroinstallation eingeschaltet werden.
Hierbei sind die VDE-Bestimmungen und örtlichen Vorschriften einzuhalten.
Der Geräteanschluss erfolgt nach dem verbindlichen Anlagenschaltbild.
WARNUNG
Bei Verwendung von Niederspannung (230 V AC) ist die Installation so auszuführen, dass die
Anforderungen der Schutzklasse I erfüllt werden!
Die Kontakte an den Endschaltern sind nur mit den Spannungen derselben Installationskategorie zu
betreiben.
Die Verdrahtung an der PE-Klemme muss zwischen Klemmbügel und der quadratischen Unterleg-
scheibe (Cupal-Scheibe) angeschlossen werden. Dabei ist zu beachten, dass die kupferbeschichtete
Seite der Unterlegscheibe zum Klemmbügel zeigt.
1
Seite 11 / 38
mit Durchgangs-/Dreiwegeventil der Baureihen RK/RB/RF/RGD/RWG
Das Schaltermodul E/MDY dient im Stellantrieb zur Störungsrückmel-
dung oder zur Rückmeldung der beiden Ventilendstellungen Auf/Zu.
Die Funktion ist umschaltbar.
Kupferbeschichtete Seite (1) der quadratischen Unterlegscheibe
(Cupal-Scheibe).
Datenblatt 3.10-09.200-40-DE
MD200BUS Stellantrieb
A
