Ausgabe 2017-05-12
Produktbeschreibung

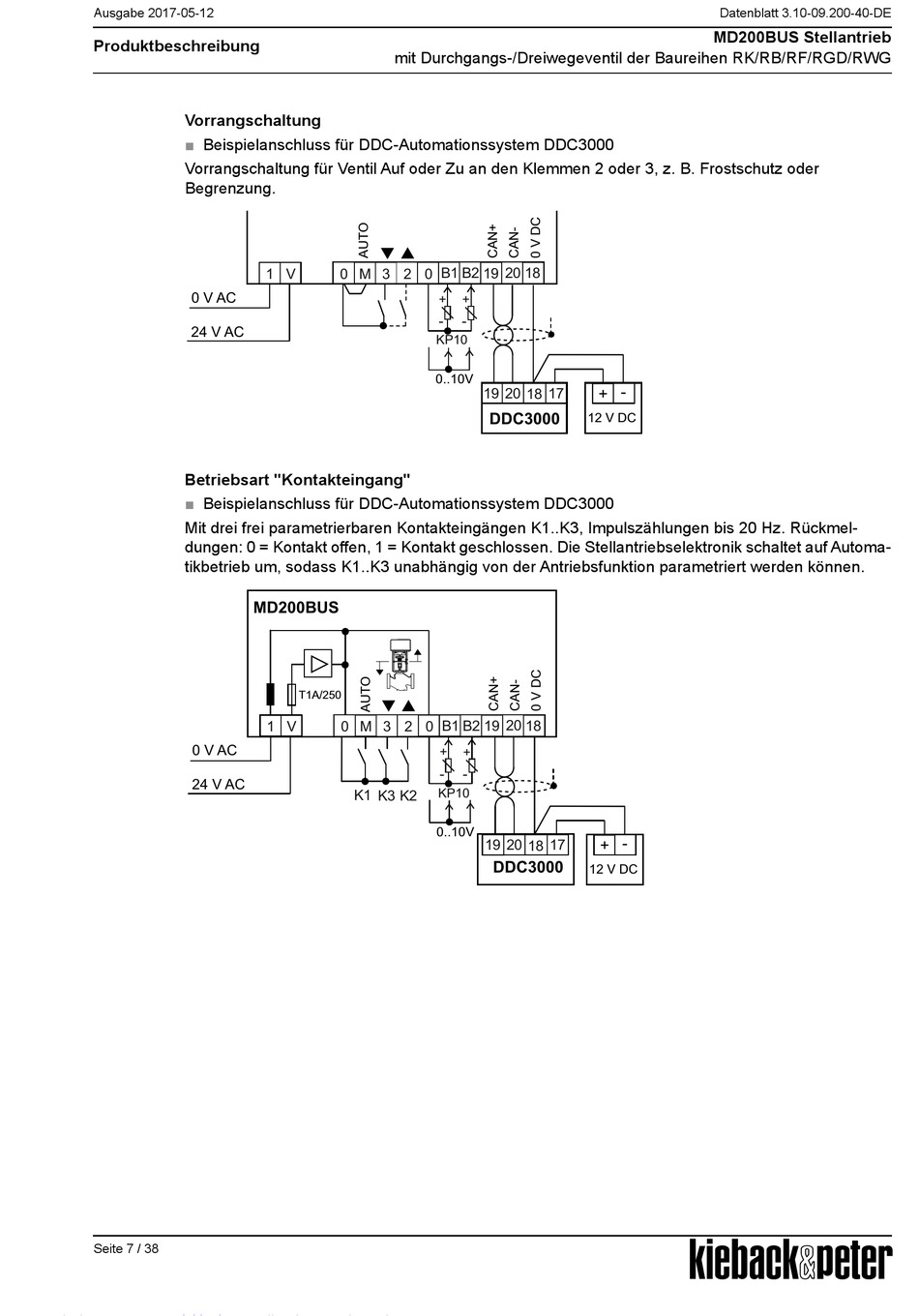

Vorrangschaltung
■
Beispielanschluss für DDC-Automationssystem DDC3000
Vorrangschaltung für Ventil Auf oder Zu an den Klemmen 2 oder 3, z. B. Frostschutz oder
Begrenzung.
1 V
0 V AC
24 V AC
Betriebsart "Kontakteingang"
■
Beispielanschluss für DDC-Automationssystem DDC3000
Mit drei frei parametrierbaren Kontakteingängen K1..K3, Impulszählungen bis 20 Hz. Rückmel-
dungen: 0 = Kontakt offen, 1 = Kontakt geschlossen. Die Stellantriebselektronik schaltet auf Automa-
tikbetrieb um, sodass K1..K3 unabhängig von der Antriebsfunktion parametriert werden können.
MD200BUS
1 V
0 V AC
24 V AC
Seite 7 / 38
mit Durchgangs-/Dreiwegeventil der Baureihen RK/RB/RF/RGD/RWG
0 M 3
2 0
B1 B2
+
+
-
-
KP10
0..10V
T1A/250
B1 B2
0 M 3
2 0
+
+
-
-
KP10
K1
K3
K2
0..10V
19 20 18
+ -
19 20 18 17
DDC3000
12 V DC
19 20 18
+ -
19 20 18 17
DDC3000
12 V DC
Datenblatt 3.10-09.200-40-DE
MD200BUS Stellantrieb
