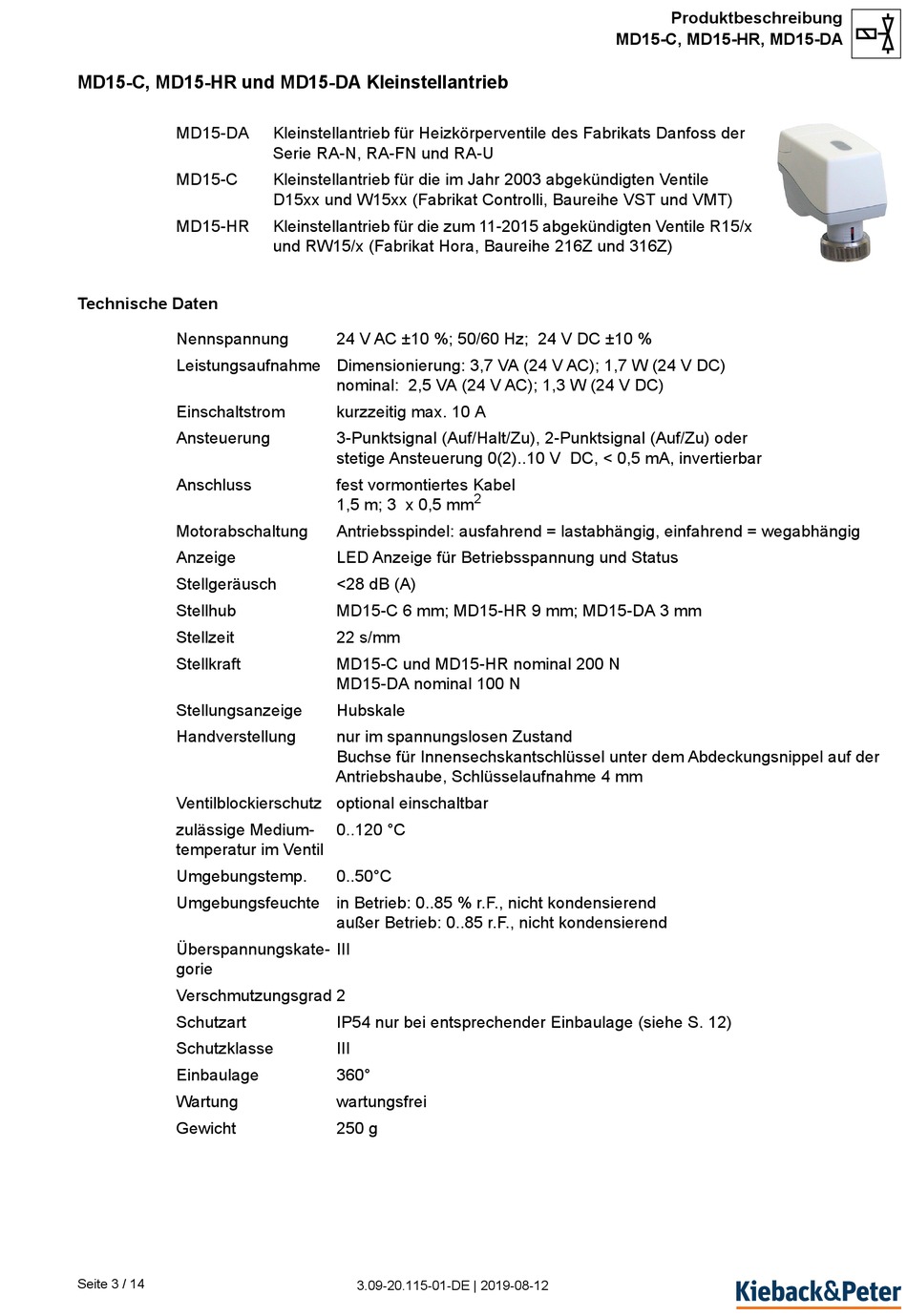

MD15-C, MD15-HR und MD15-DA Kleinstellantrieb

MD15-DA
MD15-C
MD15-HR

Technische Daten

Nennspannung
Leistungsaufnahme Dimensionierung: 3,7 VA (24 V AC); 1,7 W (24 V DC)
Einschaltstrom
Ansteuerung
Anschluss
Motorabschaltung
Anzeige
Stellgeräusch
Stellhub
Stellzeit
Stellkraft
Stellungsanzeige
Handverstellung
Ventilblockierschutz optional einschaltbar
zulässige Medium-
temperatur im Ventil
Umgebungstemp.
Umgebungsfeuchte in Betrieb: 0..85 % r.F., nicht kondensierend
Überspannungskate-
gorie
Verschmutzungsgrad 2
Schutzart
Schutzklasse
Einbaulage
Wartung
Gewicht
Seite 3 / 14
Kleinstellantrieb für Heizkörperventile des Fabrikats Danfoss der
Serie RA-N, RA-FN und RA-U
Kleinstellantrieb für die im Jahr 2003 abgekündigten Ventile
D15xx und W15xx (Fabrikat Controlli, Baureihe VST und VMT)
Kleinstellantrieb für die zum 11-2015 abgekündigten Ventile R15/x
und RW15/x (Fabrikat Hora, Baureihe 216Z und 316Z)
24 V AC ±10 %; 50/60 Hz; 24 V DC ±10 %
nominal: 2,5 VA (24 V AC); 1,3 W (24 V DC)
kurzzeitig max. 10 A
3-Punktsignal (Auf/Halt/Zu), 2-Punktsignal (Auf/Zu) oder
stetige Ansteuerung 0(2)..10 V DC, < 0,5 mA, invertierbar
fest vormontiertes Kabel
1,5 m; 3 x 0,5 mm
Antriebsspindel: ausfahrend = lastabhängig, einfahrend = wegabhängig
LED Anzeige für Betriebsspannung und Status
<28 dB (A)
MD15-C 6 mm; MD15-HR 9 mm; MD15-DA 3 mm
22 s/mm
MD15-C und MD15-HR nominal 200 N
MD15-DA nominal 100 N
Hubskale
nur im spannungslosen Zustand
Buchse für Innensechskantschlüssel unter dem Abdeckungsnippel auf der
Antriebshaube, Schlüsselaufnahme 4 mm
0..120 °C
0..50°C
außer Betrieb: 0..85 r.F., nicht kondensierend
III
IP54 nur bei entsprechender Einbaulage (siehe S. 12)
III
360°
wartungsfrei
250 g
3.09-20.115-01-DE | 2019-08-12
MD15-C, MD15-HR, MD15-DA
