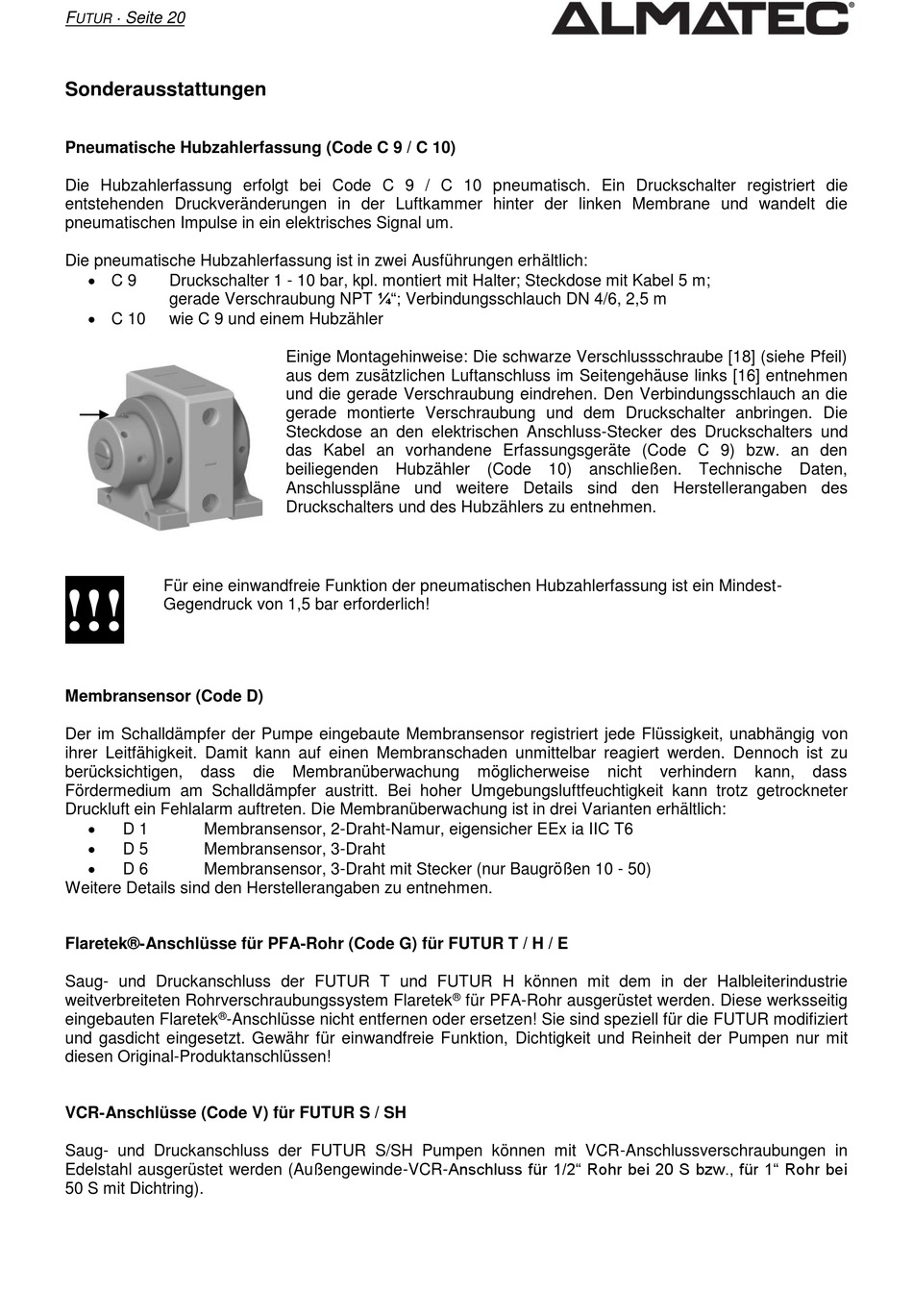

F
· Seite 20
UTUR
Sonderausstattungen
Pneumatische Hubzahlerfassung (Code C 9 / C 10)
Die Hubzahlerfassung erfolgt bei Code C 9 / C 10 pneumatisch. Ein Druckschalter registriert die
entstehenden Druckveränderungen in der Luftkammer hinter der linken Membrane und wandelt die
pneumatischen Impulse in ein elektrisches Signal um.
Die pneumatische Hubzahlerfassung ist in zwei Ausführungen erhältlich:
C 9
Druckschalter 1 - 10 bar, kpl. montiert mit Halter; Steckdose mit Kabel 5 m;
gerade Verschraubung NPT ¼"; Verbindungsschlauch DN 4/6, 2,5 m
C 10
wie C 9 und einem Hubzähler
Für eine einwandfreie Funktion der pneumatischen Hubzahlerfassung ist ein Mindest-
!!!
Gegendruck von 1,5 bar erforderlich!
Membransensor (Code D)
Der im Schalldämpfer der Pumpe eingebaute Membransensor registriert jede Flüssigkeit, unabhängig von
ihrer Leitfähigkeit. Damit kann auf einen Membranschaden unmittelbar reagiert werden. Dennoch ist zu
berücksichtigen,
dass
Fördermedium am Schalldämpfer austritt. Bei hoher Umgebungsluftfeuchtigkeit kann trotz getrockneter
Druckluft ein Fehlalarm auftreten. Die Membranüberwachung ist in drei Varianten erhältlich:
D 1
Membransensor, 2-Draht-Namur, eigensicher EEx ia IIC T6
D 5
Membransensor, 3-Draht
D 6
Membransensor, 3-Draht mit Stecker (nur Baugrößen 10 - 50)
Weitere Details sind den Herstellerangaben zu entnehmen.
Flaretek®-Anschlüsse für PFA-Rohr (Code G) für FUTUR T / H / E
Saug- und Druckanschluss der FUTUR T und FUTUR H können mit dem in der Halbleiterindustrie
weitverbreiteten Rohrverschraubungssystem Flaretek
®
eingebauten Flaretek
-Anschlüsse nicht entfernen oder ersetzen! Sie sind speziell für die FUTUR modifiziert
und gasdicht eingesetzt. Gewähr für einwandfreie Funktion, Dichtigkeit und Reinheit der Pumpen nur mit
diesen Original-Produktanschlüssen!
VCR-Anschlüsse (Code V) für FUTUR S / SH
Saug- und Druckanschluss der FUTUR S/SH Pumpen können mit VCR-Anschlussverschraubungen in
Edelstahl ausgerüstet werden (Außengewinde-VCR-Anschluss für 1/2" Rohr bei 20 S bzw., für 1" Rohr bei
50 S mit Dichtring).
Einige Montagehinweise: Die schwarze Verschlussschraube [18] (siehe Pfeil)
aus dem zusätzlichen Luftanschluss im Seitengehäuse links [16] entnehmen
und die gerade Verschraubung eindrehen. Den Verbindungsschlauch an die
gerade montierte Verschraubung und dem Druckschalter anbringen. Die
Steckdose an den elektrischen Anschluss-Stecker des Druckschalters und
das Kabel an vorhandene Erfassungsgeräte (Code C 9) bzw. an den
beiliegenden Hubzähler
Anschlusspläne und weitere Details sind den Herstellerangaben des
Druckschalters und des Hubzählers zu entnehmen.
die
Membranüberwachung
(Code 10)
anschließen. Technische Daten,
möglicherweise
nicht
®
für PFA-Rohr ausgerüstet werden. Diese werksseitig
verhindern
kann,
dass
