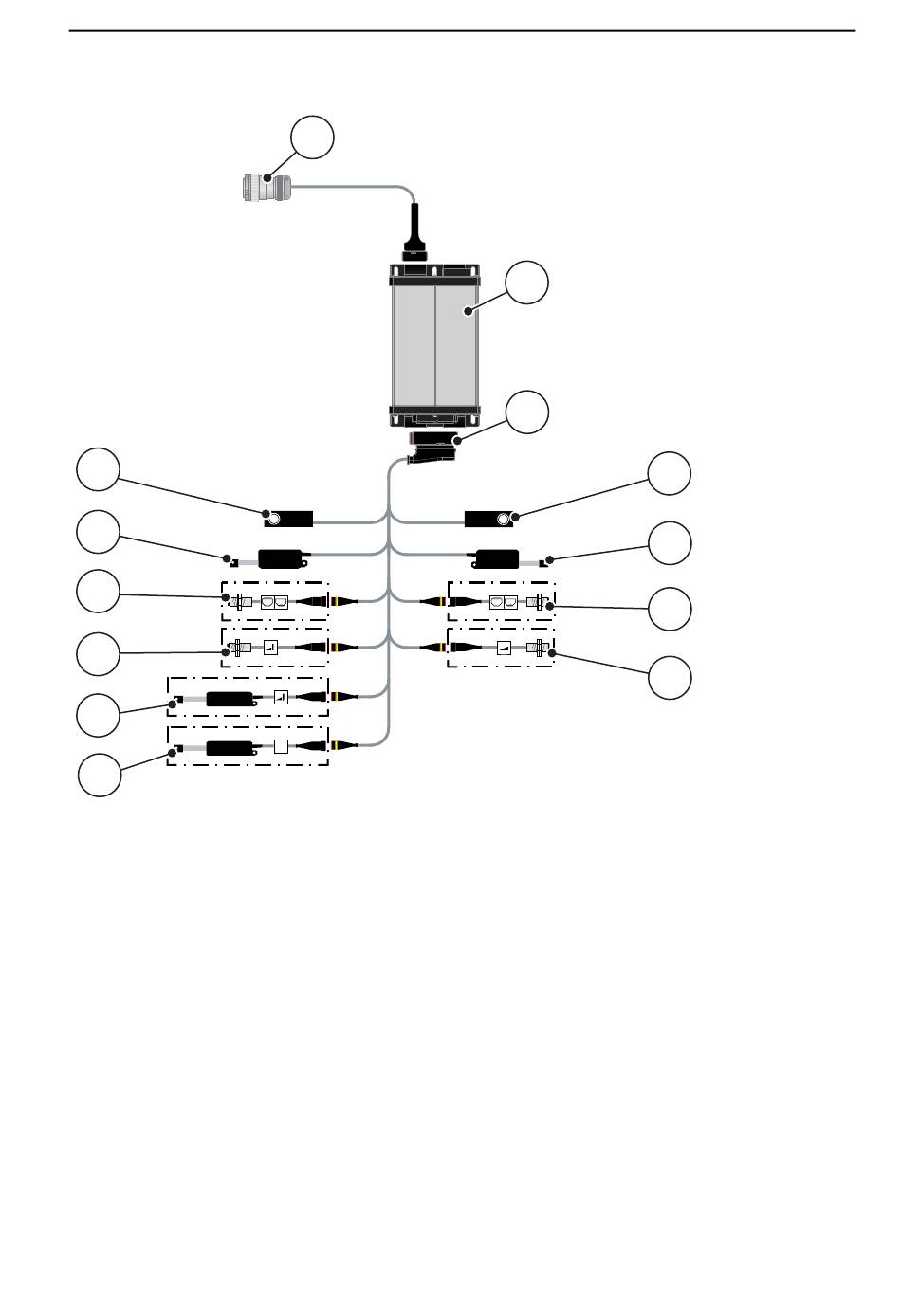

Schematische Anschlussübersicht Standard:
13
12
11
10
9
8
Bild 3.1:
[1] ISOBUS-Gerätestecker
[2] Gerätesteuerung
[3] Maschinenstecker
[4] Wiegezelle rechts
[5] Aktuator Dosierschieber rechts
[6] Leermeldesensor rechts
[7] Telimatsensor oben
[8] Aktuator Aufgabepunkt
[9] Aktuator Telimat
[10] Telimatsensor unten
[11] Leermeldesensor links
[12] Aktuator Dosierschieber links
[13] Wiegezelle links
1
A GP
L
Schematische Anschlussübersicht ISOBUS-Terminal
(Maschinenkabel)
