4.2
•
•
•
•

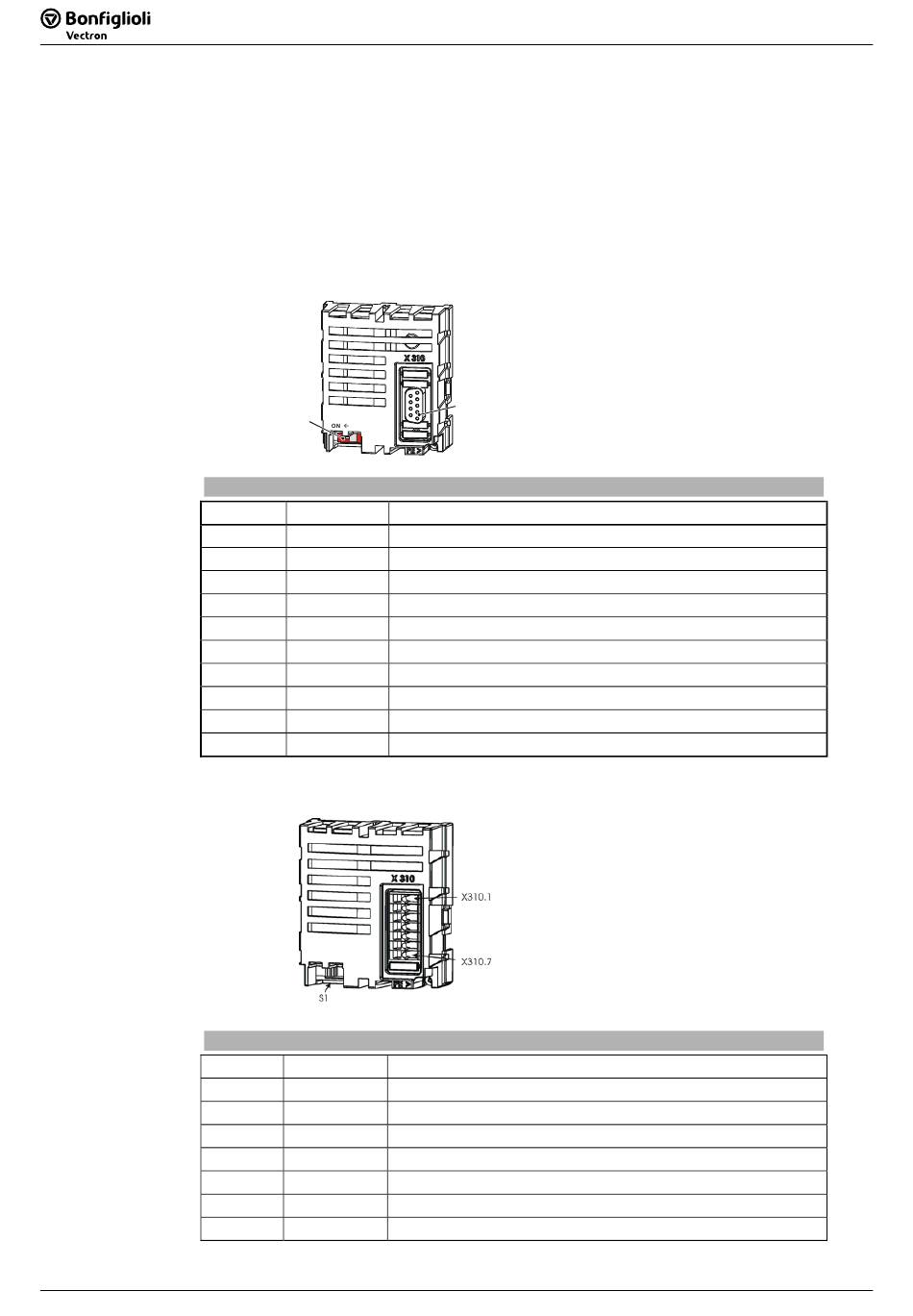

4.2.1 RS485-Baugruppe CM-485 DB9

Artikel Nr.
179-675 110

4.2.2 RS485-Baugruppe CM-485 T

Artikel Nr.
179-675 111
12
12

RS485 Kommunikations Modul

Für die RS485 Busleitung ist eine verdrillte, geschirmte Leitung zu verwenden.
Der Schirm ist als Geflechtschirm auszuführen. (kein Folienschirm)
Der Leitungsschirm ist an beiden Enden flächig mit PE zu verbinden.
Die Steckerbelegungen des RS485 Kabels und des RS232 Kabels sind unter-
schiedlich. Wird das falsche Kabel verwendet, ist keine Datenübertragung mög-
lich.
S1
Busstecker X310 CM-485 (9polig D-Sub)
Pin Name
Gehäuse Schirm
1 Datenleitung B
2 Datenleitung B' Brücke von Pin 1 für Kabelschleifen
3 0 V
4 –
5 +5 V
6 –
7 Datenleitung A
8 Datenleitung A' Brücke von Pin 7 für Kabelschleifen
9 –
Busstecker X310 CM-485T (7polige Klemmleiste)
Klemme Name
1 A
2 A'
3 B
4 B'
5 +5 V
6 0 V
7 PE
Betriebsanleitung Modbus
Betriebsanleitung Modbus
Der Anschluss der RS485-Schnittstelle
erfolgt über die 9-polige D-Sub Buchse
X310.
Details zur Belegung der Buchse sind der
folgenden Tabelle zu entnehmen.
X310
verbunden mit PE
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
GND/Masse
n. c.
Versorgungsspannung Schnittstellenumsetzer +5 V
n. c.
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
n. c.
Der Anschluss der RS485-Schnittstelle
erfolgt über die 7-polige Federklemmleiste
X310.
Details zur Belegung der Buchse sind der
folgenden Tabelle zu entnehmen.
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
Brücke von Pin 1 für Kabelschleifen
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
Brücke von Pin 3 für Kabelschleifen
Versorgungsspannung Schnittstellenumsetzer +5 V
Masse / GND
Schirm
Funktion
Funktion
