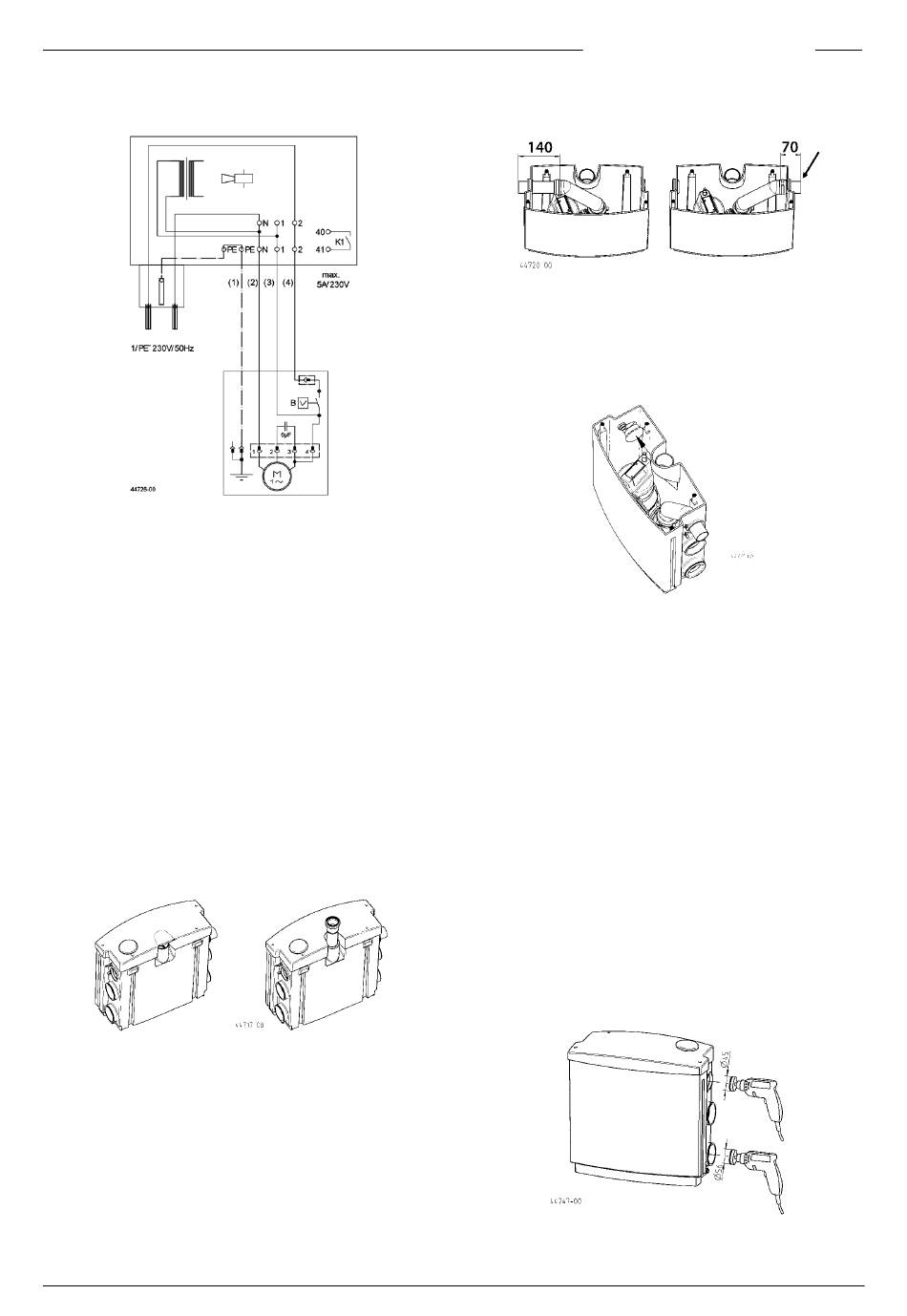

Schema elettrico
B = interruttore a galleggiante, colori dei fili: (1) = verde/giallo,
(2) = marrone, (3) = grigio, (4) = nero

INSTALLAZIONE

HEBEFIX EXTRA può essere installato nella parete o utilizzato
direttamente nella stanza.
• Al di sotto del livello di ristagno si deve installare la linea di
mandata con un coprigiunto attraverso il livello di ristagno
stabilito in loco (EN 12056).
• Ogni punto di scarico (lavandino, lavastoviglie) deve essere
dotato di chiusura antiodori (sifone) (EN 12056-2).
• Inoltre è necessaria l'installazione di una valvola di non ritor-
no certificata, fornita con HEBEFIX EXTRA (EN 12050-4).
Nel coperchio è possibile installare un afflusso con diametro
esterno di 40 mm, si deve staccare un elemento esclusiva-
mente dal punto segnato.
Avvertenze sulla linea di mandata
La linea di mandata è montata a sinistra dalla fabbrica. Se la
linea di mandata deve procedere verso destra, il tubo deve
essere accorciato di circa 70 mm. Se in caso di collegamento
diretto di HEBEFIX EXTRA non si collega nessuna linea di ven-
tilazione, il lato sinistro deve essere chiuso dall'interno con il
tappo di chiusura.
La linea di mandata del cliente viene collegata allo scarico di
mandata di HEBEFIX EXTRA con il gomito di scarico a forma di
arco. I limiti di potenza predefiniti dal produttore (Dati tecnici)
devono essere rispettati. Eventuali differenze compromettono
la potenza di pompaggio.
La linea di mandata deve essere installata senza pendenze. Se
tuttavia la linea deve essere installata con una pendenza verso
il punto di consegna, essa deve essere allargata con una linea
di dimensioni maggiori a partire dal punto più alto. In questo
modo si evitano sollevatori a ventosa che causano anomalie di
funzionamento.
Avvertenze sulla ventilazione del serbatoio
Una ventilazione del serbatoio è assolutamente necessaria per
il funzionamento dell'impianto. Prima della messa in funzione
si deve rimuovere la pellicola del filtro ai carboni attivi piccolo e
questo deve essere installato nel coperchio della ventilazione.
MONTAGGIO
E' sufficiente aprire gli attacchi necessari con una fresa a tazza
