NEDERLANDS
drukt u de meegeleverde insteekdichtingen in de geopende
leidingen.
LET OP! De uitgesneden afsluiting mag daarbij niet in het re-
servoir achterblijven.

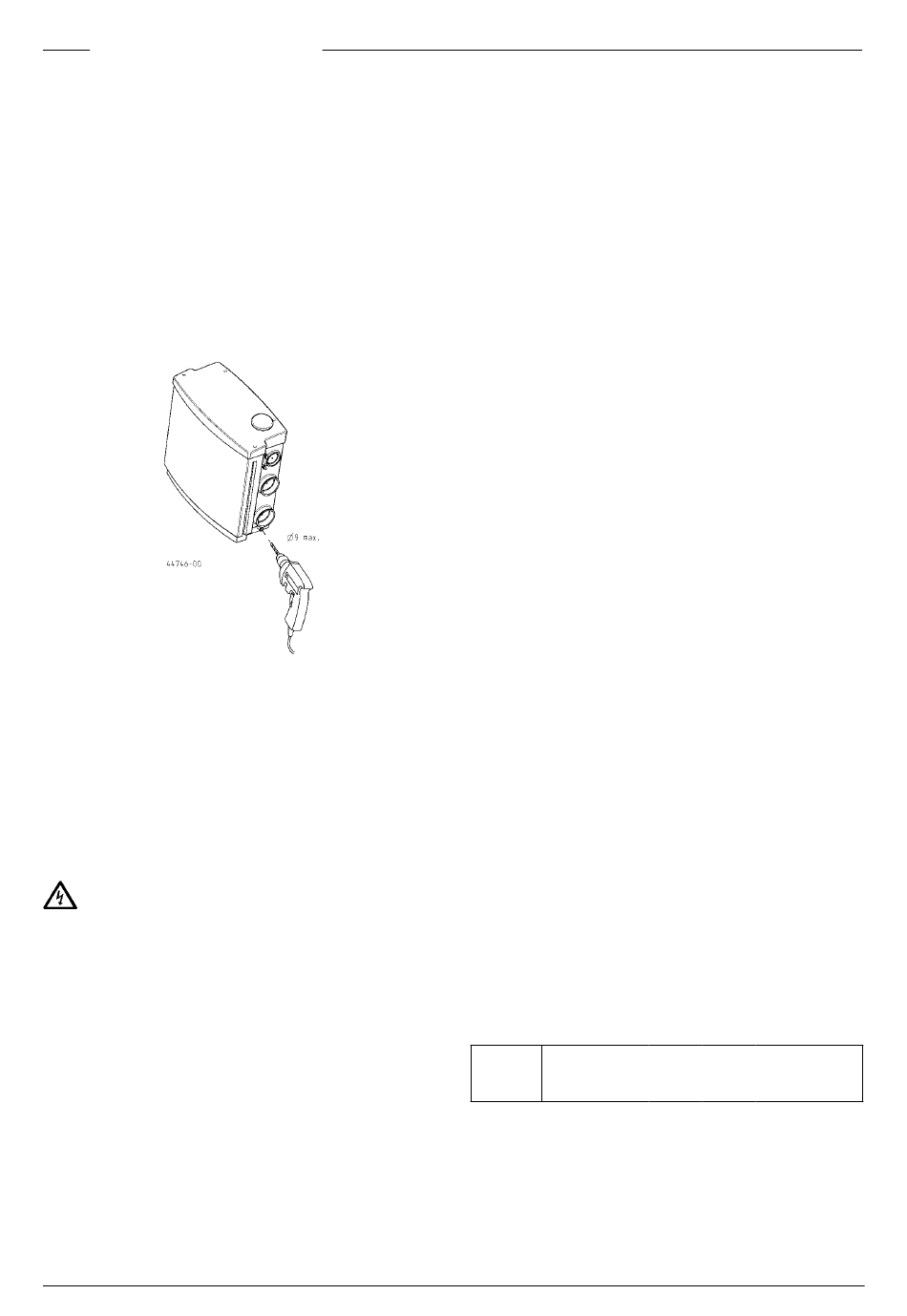

Instructie: Voor een eenvoudige noodverwerking van het op-
gestapelde afvalwater in het reservoir kan een stuk tuinslang
aan het reservoir onderaan rechts gemonteerd worden. Hier-
voor moeten de leidingen Ø 13 onderaan aan het reservoir met
een spiraalboor (max. Ø 9) uitgeboord worden. De slang op-
schuiven en met een slangklem beveiligen (aantrekmoment
1,5 Nm). Erop letten dat de afvoeropening van de slang veilig
afgesloten is. Het slangeinde kan dan bovenaan het reservoir
in de ribben geklemd worden.
Als laatste stap wordt de afvoerbocht tussen persleiding en
drukafvoer van de installatie met een klem gemonteerd.
LET OP! Alle klemverbindingen moeten dichtzitten.
De HEBEFIX EXTRA moet door de klant tegen bovendrijven en
verdraaien beveiligd worden, bv. door twee hoekplaten aan de
wand. De opstellingsplaats mag niet overstroomd worden.
ONDERHOUD
WAARSCHUWING!
Voor elke werkzaamheid aan de HEBEFIX PLUS stekkerbehui-
zing uittrekken!
De HEBEFIX EXTRA is bij doelgericht gebruik onderhoudsvrij.
Ook dan moet de installatie minstens eenmaal per jaar in ogen-
schouw genomen worden om de dichtheid van ale aansluitin-
gen te controleren en eventueel voorhanden zijnde afzettingen
in het reservoir te verwijderen.
Bij gebruik van het actiefkoolfilter bevelen wij een jaarlijkse
vervanging aan, bij geurbelasting direct.
Verhelpen van verstoppingen bij
alarmmelding
Controle van de pomp door kortstondig insteken van de stek-
ker. Begint de normale pompwerking niet, moet de pomp voor
reiniging gedemonteerd worden.
Voor de demontage moet vervolgens de waterterugstroming in
het rioleringsvoorwerp en in de installatie verholpen worden.
18
Indien bij de inbouw een slang voor noodverwerking gemon-
teerd werd, kan het opgestapelde resterende water in een plat
vat afgelaten worden en aansluitend de slang weer afgesloten
worden.
Bij de verdere werkzaamheden wordt enkel de pomp gede-
monteerd, het reservoir blijft staan.
De vier schroeven in het deksel enkel losdraaien – niet uittrek-
ken en het deksel afheffen. Het deksel kan nu samen met de
stekkerbehuizing opzij gelegd worden.
De vleugelschroef moet aan de klem van de drukafvoer los-
gemaakt worden. De elastische afvoerbocht kan dan voor de
persleiding afgetrokken worden. Pomp aan de beugelgreep
vastnemen en voorzichtig uit het reservoir trekken. Erop letten
dat de vlotter niet uit de houdlussen aan de reservoirbinnen-
wand loskomt.
Vreemde voorwerpen uit het reservoir en de pomp verwijderen
en de onderdelen reinigen.
installatie in omgekeerde volgorde opnieuw zorgvuldig monte-
ren. Hiervoor de pomp met twee voeten in de opnamen in de
reservoirbodem plaatsen en voorzichtig de vlotterhendel in de
vork van de vlotter leiden. Door een lichtjes vooruit en achter-
uit draaien van de draaggreep van de pomp vaststellen of deze
vast in haar positie staat. De elastische afvoerbocht tot aan de
aanslag op de persleidingen steken en de vleugelschroef van
de klem handvast aantrekken. Door omhoog en omlaag be-
wegen van de vlotter manueel een functiecontrole van deze
onderdelen uitvoeren. Het deksel op het reservoir drukken en
de schroeven in de lussen kruislings handvast aantrekken. Om
en botsing tussen leiding en bewegende onderdelen in het re-
servoir te vermijden, de leiding zo ver mogeijk uit het reservoir
trekken en dan wordt de kabelverschroeving vast aangetrok-
ken.

TECHNISCHE SPECIFICATIES

Gewicht 6,2 kg
Persleidingen DN 32
Motorvermogen P1 300 W
Motorvermogen P2 200 W
Spanning 1/N/PEx230 V
Frequentie 50 Hz
Netfrequentie 1,2 A
Veiligheidstype: IP 20
Stuurspanning voor alarmschakelcircuit 12 V DC (SELV)
UK: Zekering in de stekker = 13 A
Capaciteit
H 1 2
[m]
Q [m³/h] 6,5 5,5
3 4 5 6
5,0 4,0 3,0 1,5
