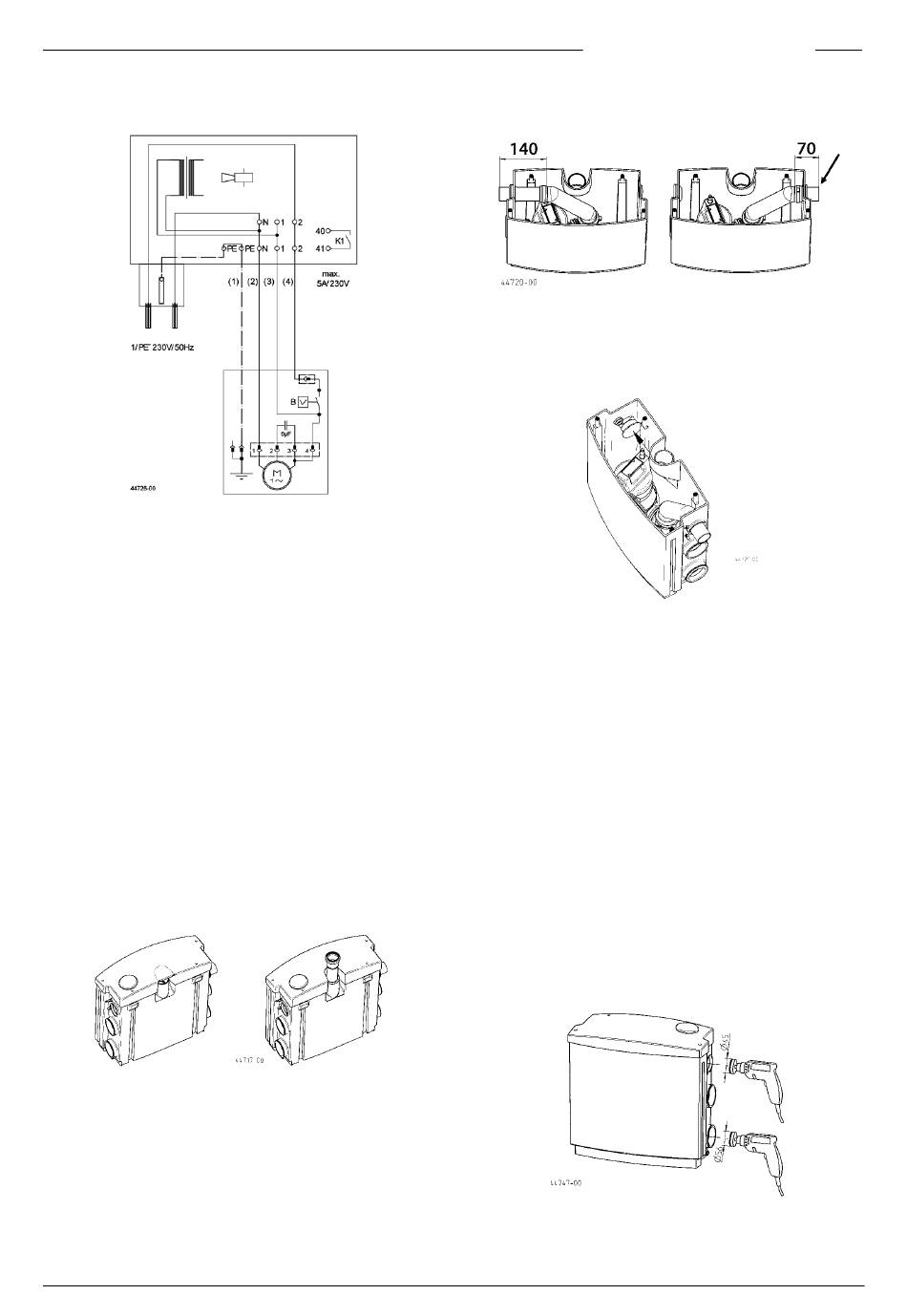

Schakelbeeld
B = vlotterschakelaar, kleur van de aders: (1) = groen/geel, (2) =
bruin, (3) = grijs, (4) = zwart
INBOUW
U kan de HEBEFIX EXTRA in een voorwand inbouwen of deze
direct in de ruimte gebruiken.
• Onder het terugstromingsniveau moet de persleiding met
een lus over het plaatselijk vastgelegde terugstromingsni-
veau geleid worden (EN 12056).
• Elke afvoerplaats (wastafels, vaatwassers) moet van een
geurafsluiting (sifon) voorzien zijn (EN 12056-2).
• Verder is de inbouw van een geteste terugslagklep voor-
geschreven, die bij de Hebefix extra meegeleverd wordt
(EN 12050-4).
Het reservoir heeft aan de zijkanten toevoerleidingen met no-
minale breedte 50. In het deksel kan een toevoer met buiten-
diameter 40 mm geïnstalleerd worden, er moet gewoon op de
gemarkeerde plaatsen een stuk uitgetrokken worden.
NEDERLANDS
Instructies voor de persleiding
In de fabriek is de persleiding links gemonteerd. Indien de pers-
leiding naar rechts loopt moet het buisstuk ca. 70 mm ingekort
worden. Wanneer bij directe aansluiting van de HEBEFIX EX-
TRA geen verluchtingsleiding aangesloten wordt moet de lin-
kerzijde met de afsluitstoppen van binnen gesloten worden.
Die door de klant geleverde persleiding wordt met de boogvor-
mige afvoerbocht aan de drukafvoer van de HEBEFIX EXTRA
aangesloten. De door de fabrikant voorgegeven capaciteits-
grenzen (technische gegevens) moeten aangehouden worden.
Afwijkingen beïnvloeden de capaciteit.
De persleiding moet zonder verloop geplaatst worden. Moet
deze toch met verloop naar de overgangsplaats geleid worden,
moet zij vanaf het hoogste punt in een groter gedimensioneer-
de leiding uitgebreid worden. Zo worden zuigeropvoerders ver-
meden, die tot functiestoringen leiden.
Instructies voor de reservoirverluchting:
Een reservoirverluchting is voor de werking van de installatie
beslist noodzakelijk. Voor inbedrijfname moet de folie van het
actiefkoolfilter verwijderd worden en in de verluchting in het
deksel gebruikt worden.
MONTAGE
Open de noodzakelijke aansluitingsleidingen met een gatzaag
(ø45 respectievelijk ø56) en ontbraam de randen. Aansluitend
17
