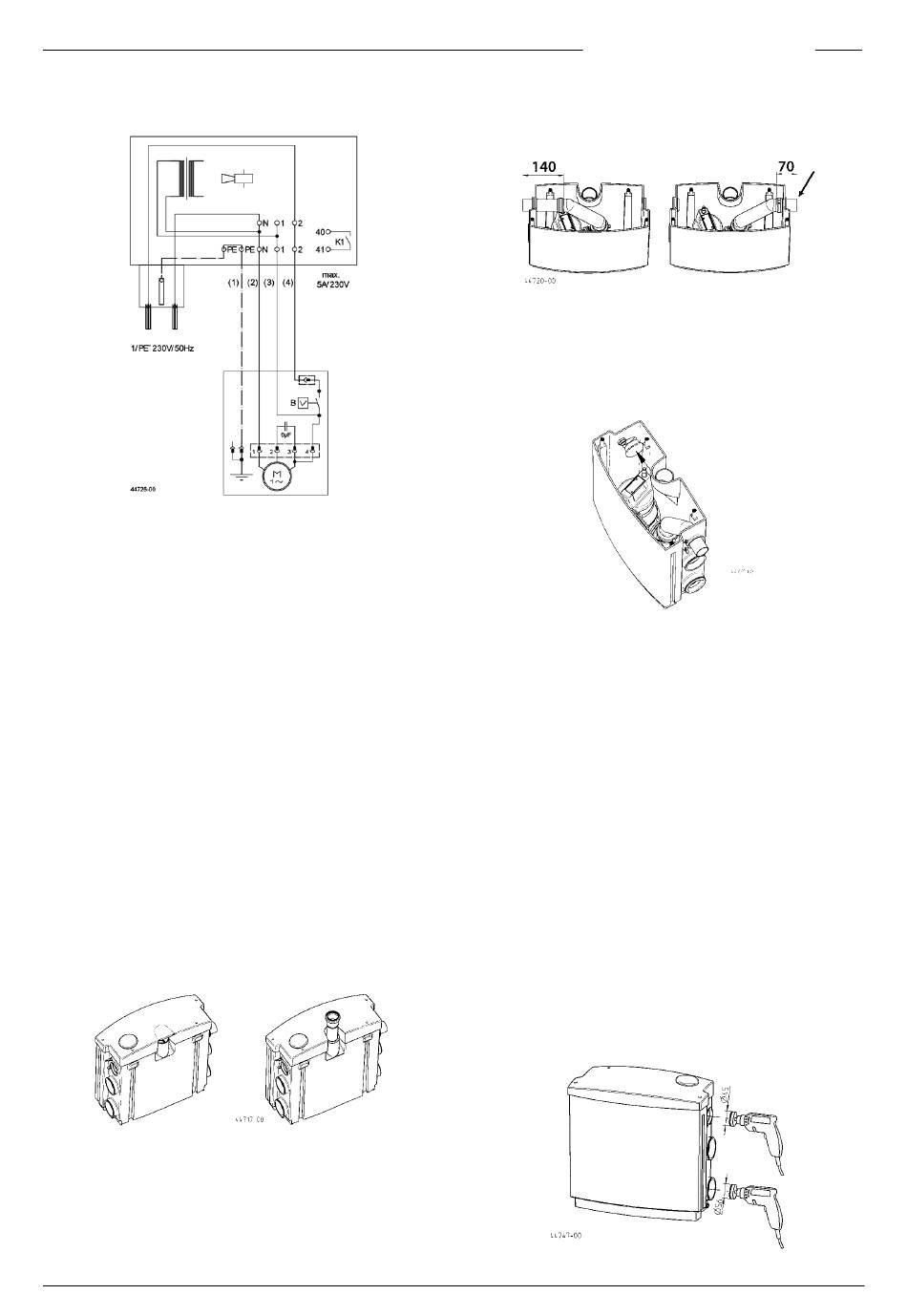

Schéma électrique
B = flotteur, couleur des fils : (1) = jaune/vert, (2) = marron, (3) =
gris, (4) = noir
MONTAGE
Vous pouvez monter le dispositif HEBEFIX EXTRA dans un bâ-
ti-support ou bien l'utiliser directement dans la pièce concer-
née.
• Lors d'une installation en-dessous du niveau de retenue, la
conduite de refoulement doit être dirigée, avec une boucle,
au-dessus du niveau de retenue fixé localement (EN 12056).
• Tout point d'évacuation (lavabo, lave-vaisselle) doit être muni
d'un siphon (EN 12056-2).
• En outre, le montage d'un clapet-retour certifié est obliga-
toire, ce dernier étant livré avec le dispositif HEBEFIX EX-
TRA (EN 12050-4).
Les tubulures d'arrivée latérales du collecteur ont une lar-
geur nominale de 50. Il est possible d'installer une arrivée d'un
diamètre extérieur de 40 mm dans le couvercle. Pour ce fai-
re, veuillez uniquement découper l' e mplacement nécessaire à
l' e ndroit marqué.
Remarques concernant la conduite de
refoulement
La conduite de refoulement est montée à gauche en usine. Si
la conduite de refoulement doit passer à droite, il est néces-
saire de réduire la section du tuyau d' e nviron 70 mm. Si aucune
conduite d'aération n' e st raccordée lors du branchement direct
de l'HEBEFIX EXTRA, il est nécessaire d' o bturer le côté gauche
depuis l'intérieur à l'aide du bouchon d' o bturation.
La conduite de refoulement sur place est raccordée à la sor-
tie de pression de l'HEBEFIX EXTRA avec le coude de sortie
incurvé. Veuillez observer les limites de puissance fixées par
le fabricant (caractéristiques techniques). Toute divergence
affecterait la puissance de pompage.
Veuillez poser la conduite de refoulement sans inclinaison. Si
une inclinaison est indispensable en vue de rejoindre la sta-
tion de transfert, il est nécessaire d'utiliser une conduite aux
dimensions plus importantes à partir du point le plus élevé.
Cela permet d'éviter les siphons, ce qui pourrait entraîner des
dysfonctionnements.
Remarques concernant l'aération du
collecteur
Il est impératif d'avoir une aération du collecteur pour le bon
fonctionnement de l'installation. Avant la mise en service,
veuillez retirer le film du petit filtre à charbon actif et le placer
dans le couvercle.
